FIT LASER, unità di marcatura con protezione integrata

Sicuro
Affidabile
Competitivo

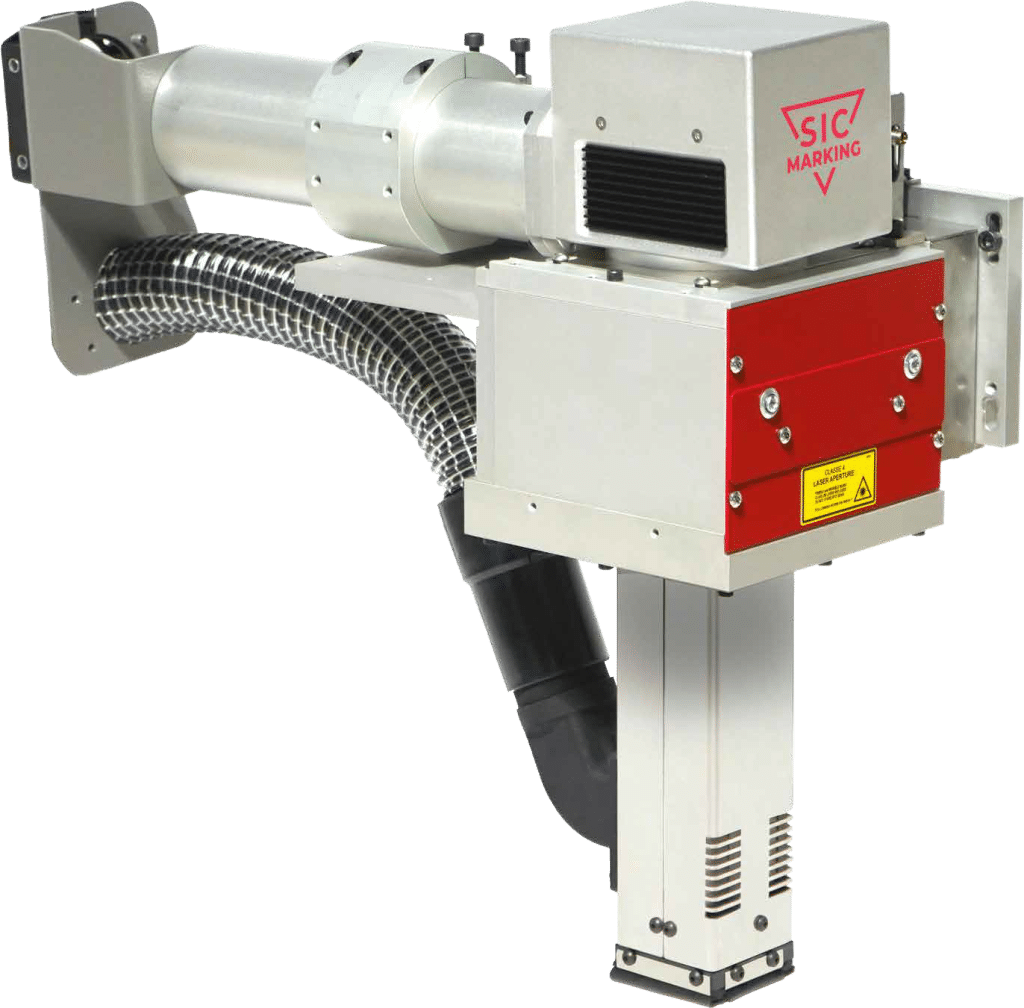

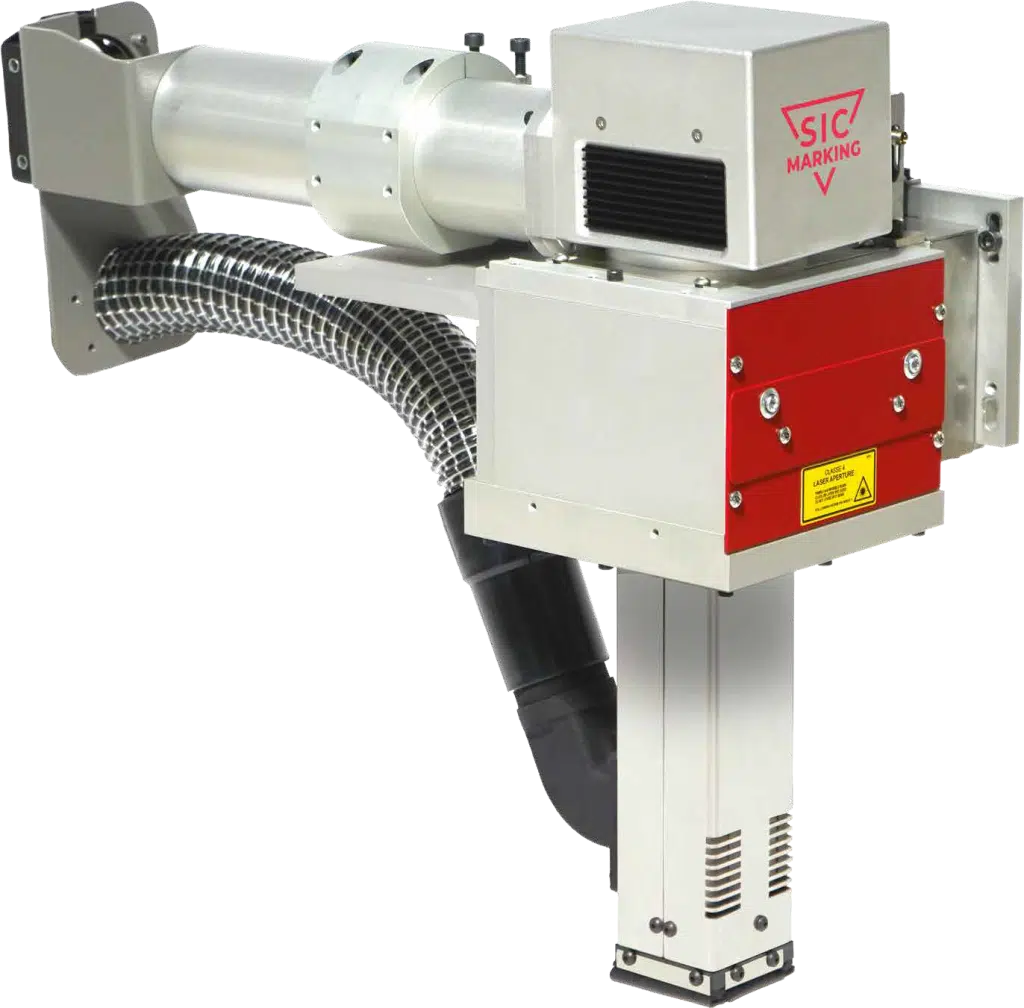

Macchina laser integrabile per linea di produzione robotizzata
Description

FIT LASER è una soluzione di marcatura all-in-one, integrata e completa di tutte le protezioni necessarie per eseguire marcature efficienti e sicure dei pezzi direttamente in linea di produzione.

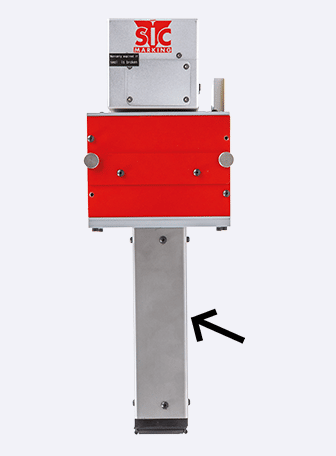

Il sistema di marcatura FIT LASER è progettato per un’integrazione in Classe 1, garantendo la protezione del personale circostante grazie a un raggio laser racchiuso in una guaina schermata contro le radiazioni.

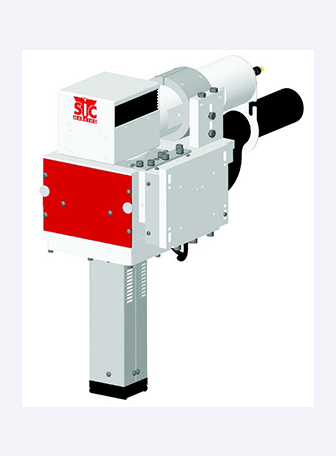

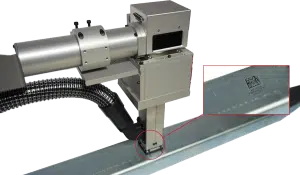

Un sistema meccanico di compensazione integrato consente un’installazione semplice all’interno della linea produttiva.
Compensa le variazioni di posizione del braccio robotico e le tolleranze dei pezzi fino a 15 mm, assicurando la distanza focale ottimale del laser e una qualità di marcatura perfetta

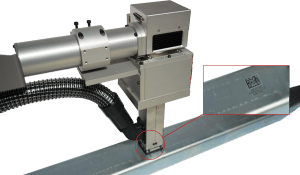

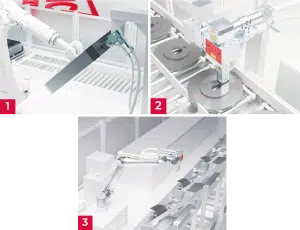

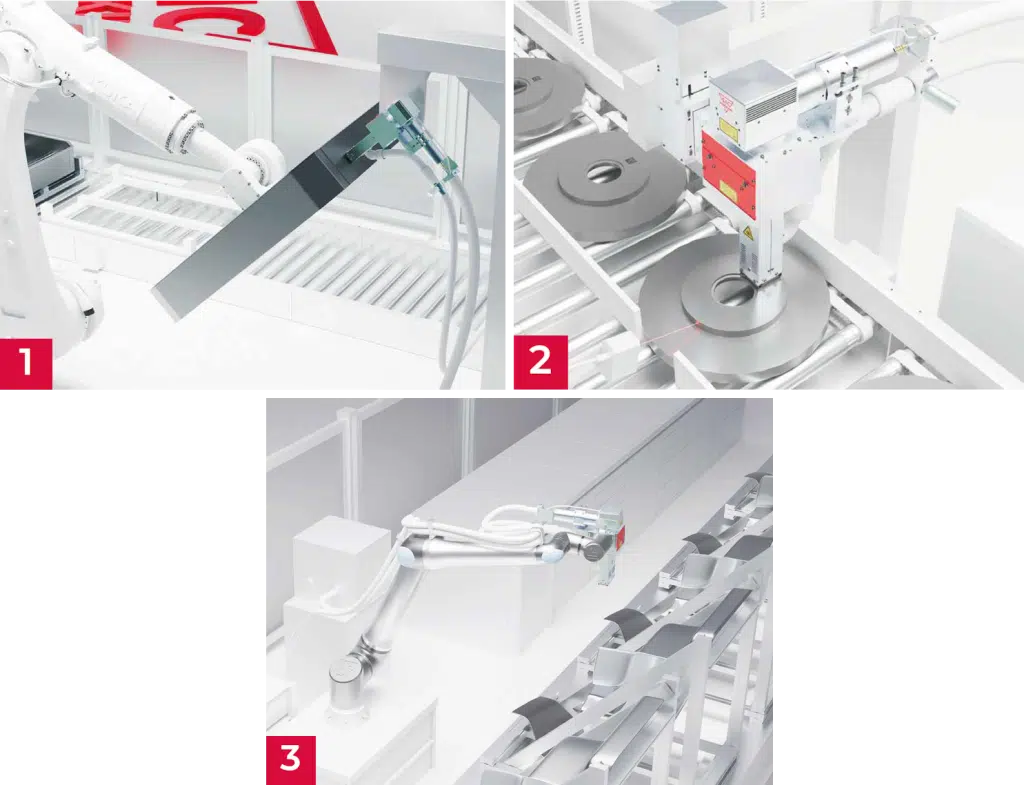

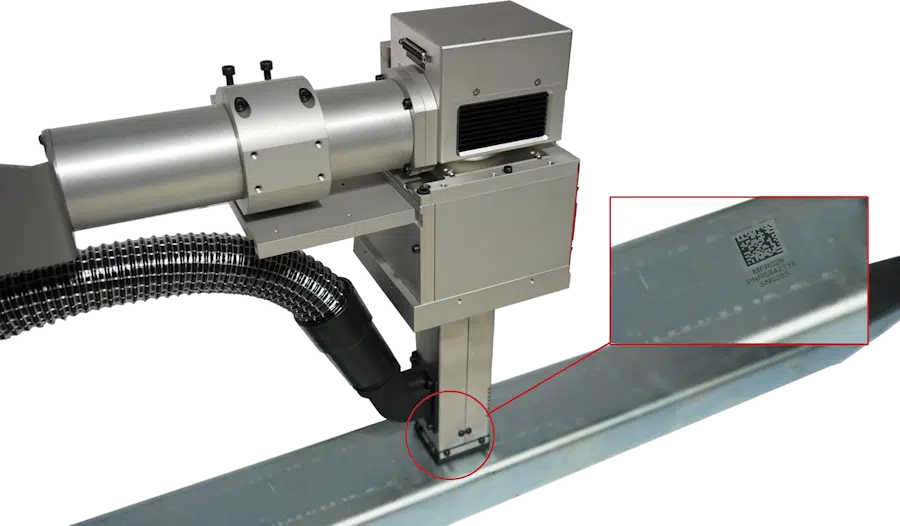

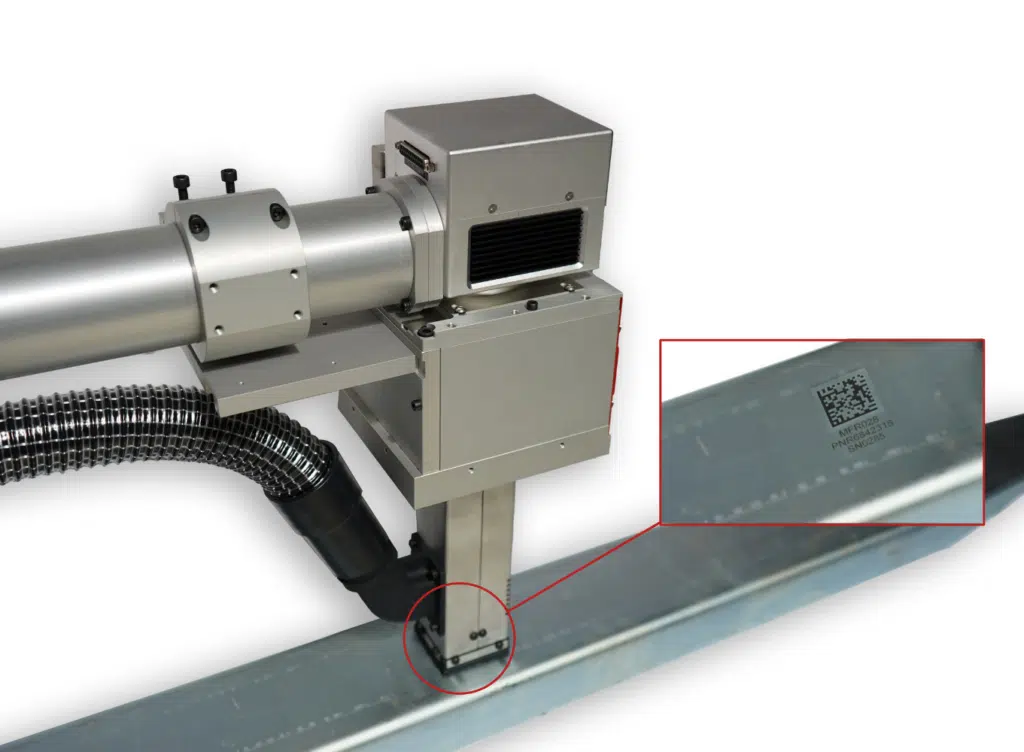

Macchina di marcatura FIT dotata di guaina protettiva, progettata per diversi casi d’uso industriali, dove sono richiesti tracciabilità, sicurezza e integrazione in linea.

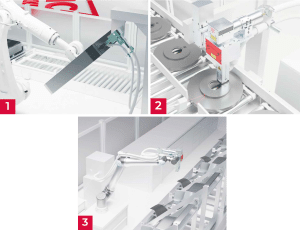

UN MARCATORE LASER CON MOLTE OPZIONI DI INTEGRAZIONE

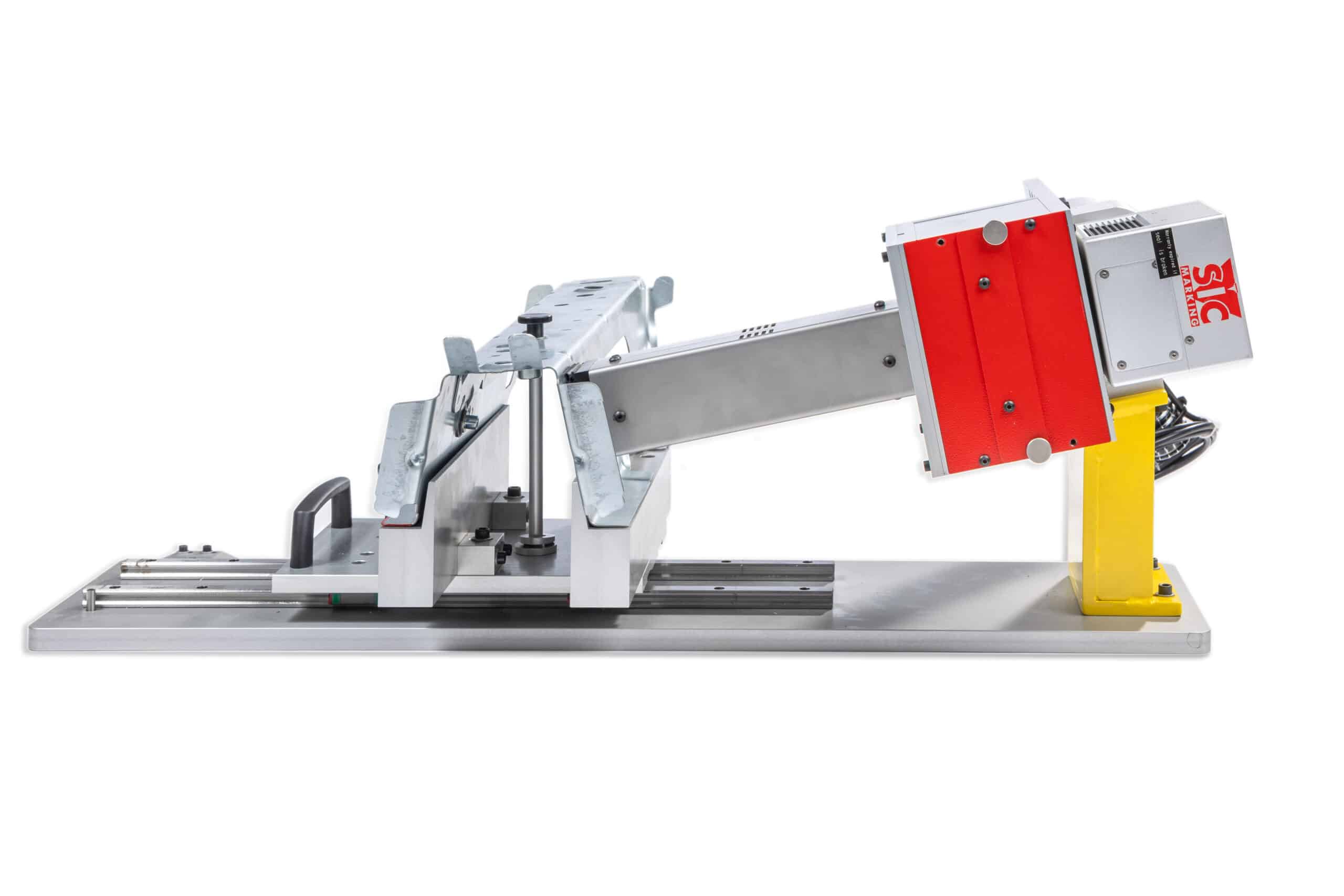

1. In posizione fissa: il pezzo viene portato al FIT

2. Su asse lineare

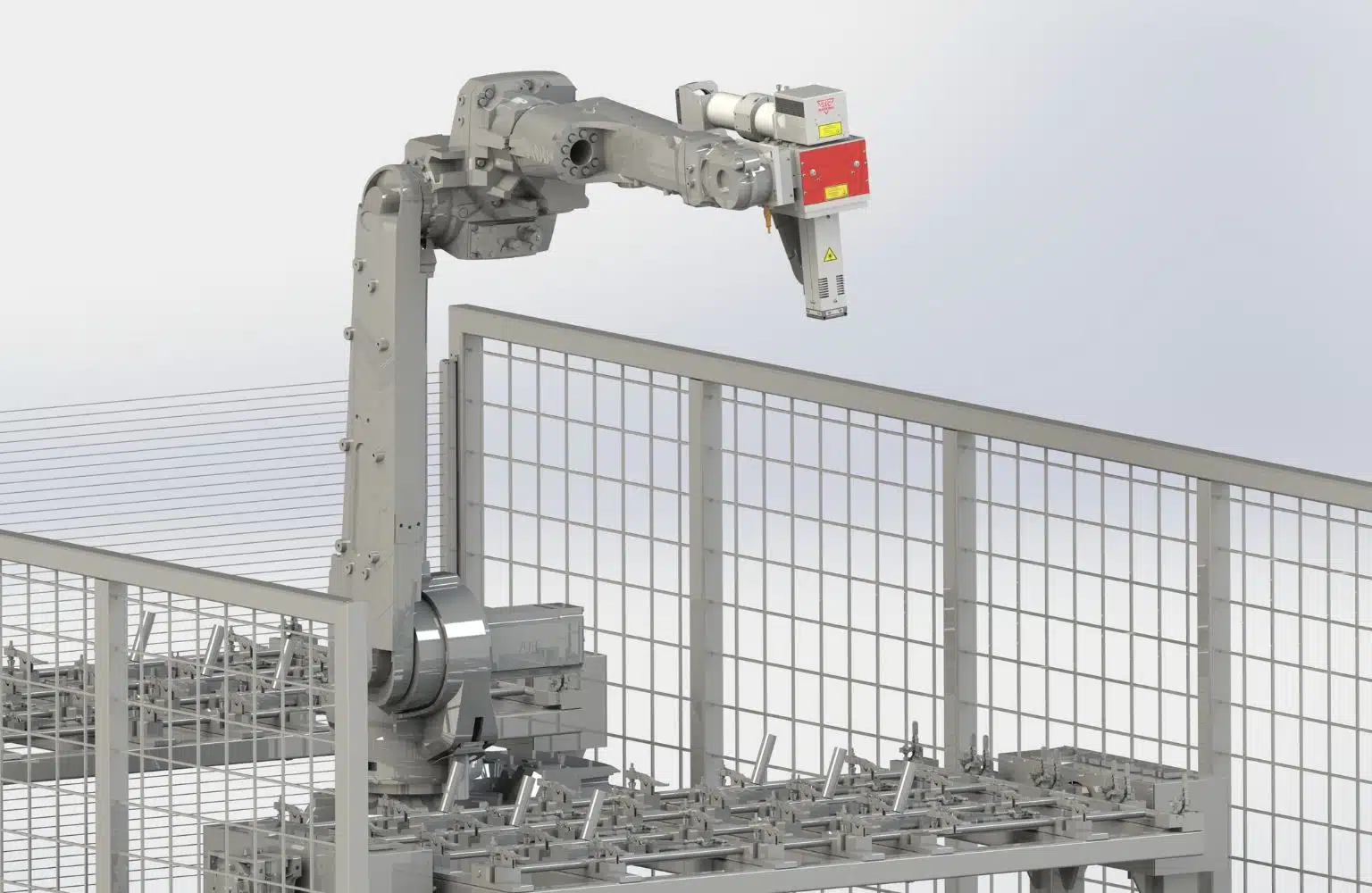

3. Montato su robot o cobot: il FIT si sposta verso il pezzo*Contatta SIC MARKING per maggiori informazioni

UN LASER INTEGRABILE CONFORME AGLI STANDARD DI SICUREZZA

  • Sistema laser preconfigurato per integrazione in Classe 1, per la massima sicurezza
  • Protezione del personale grazie al confinamento del raggio laser in una struttura schermata
  • Livello di prestazione PL-e: il più alto secondo la norma ISO 13849-1, per garantire massima affidabilità e protezione

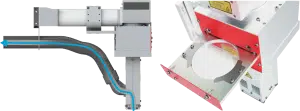

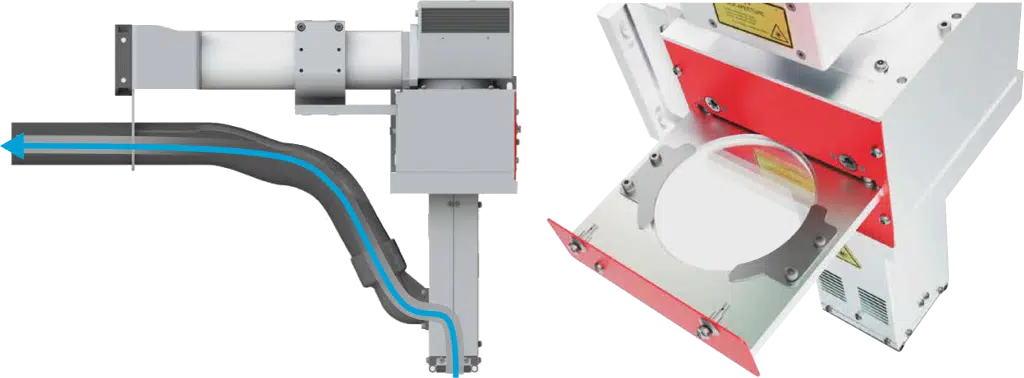

Macchina per la marcatura laser in Classe 1, progettata per garantire un’elevata sicurezza operativa grazie alla sua struttura chiusa e conforme agli standard internazionali di protezione.

MANUTENZIONE SEMPLIFICATA E PERFORMANCE GARANTITE

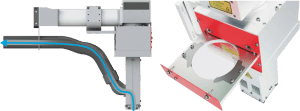

  • Flusso d’aria ottimizzato: progettato per ridurre sensibilmente la frequenza di pulizia e manutenzione
  • Vetro protettivo su cassetto estraibile per una facile pulizia e protezione ottimale degli elementi ottici dalla polvere, per prestazioni costanti nel tempo

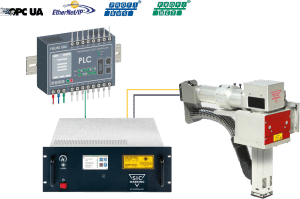

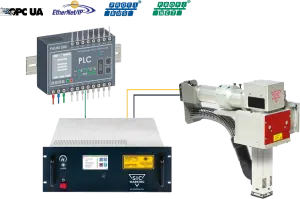

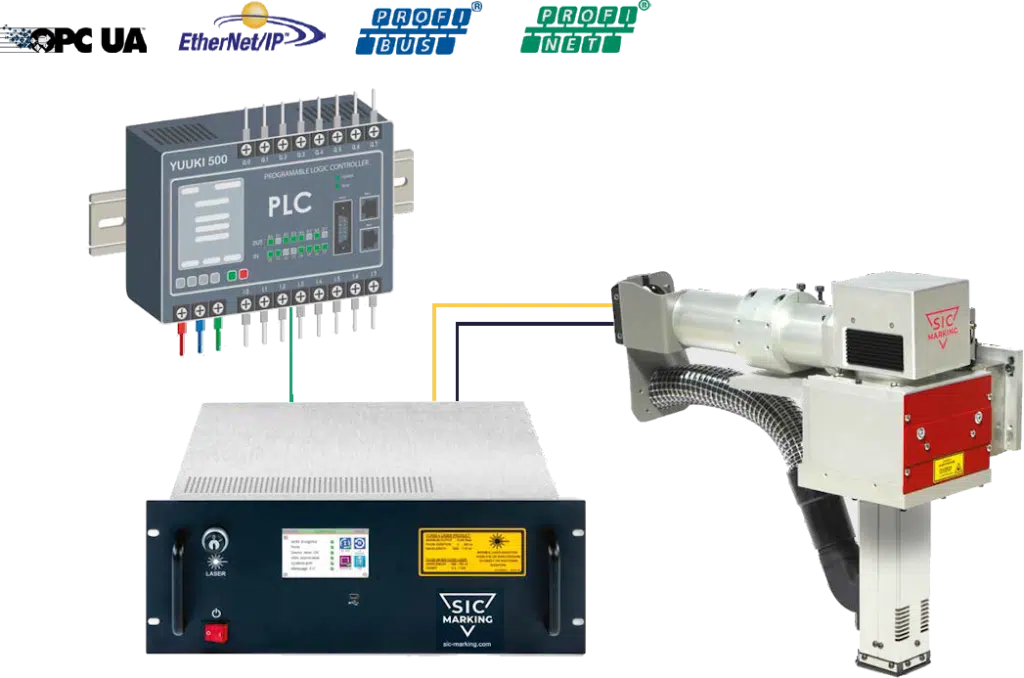

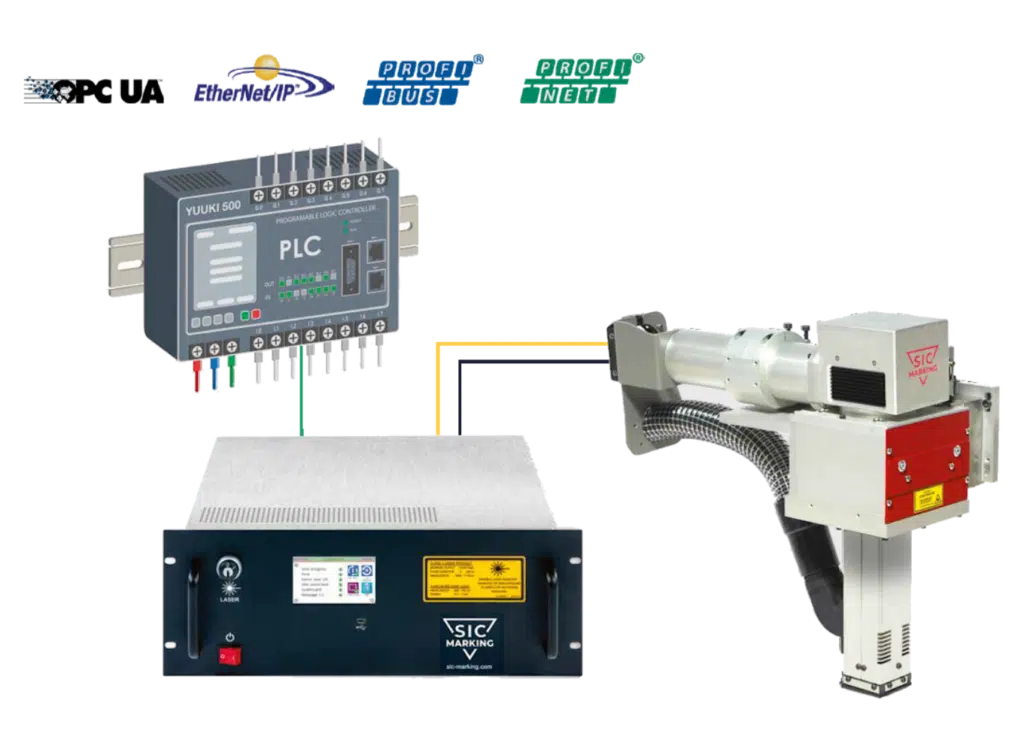

Il FU4 è un laser integrabile progettato per la comunicazione tramite fieldbus in ottica Industria 4.0

CONTROLLER MODULARE FU4: ADATTABILE ALLA TUA LINEA

  • Compatibile con i principali sistemi fieldbus: OPC UA, Profinet, Ethernet-IP, Profibus
  • Scheda I/O opzionale per il controllo di accessori come sensori di posizione, estrattori fumi, lettori di codici 2D, ecc., tramite lo stesso protocollo
  • Touch screen integrato con funzioni avanzate di diagnostica

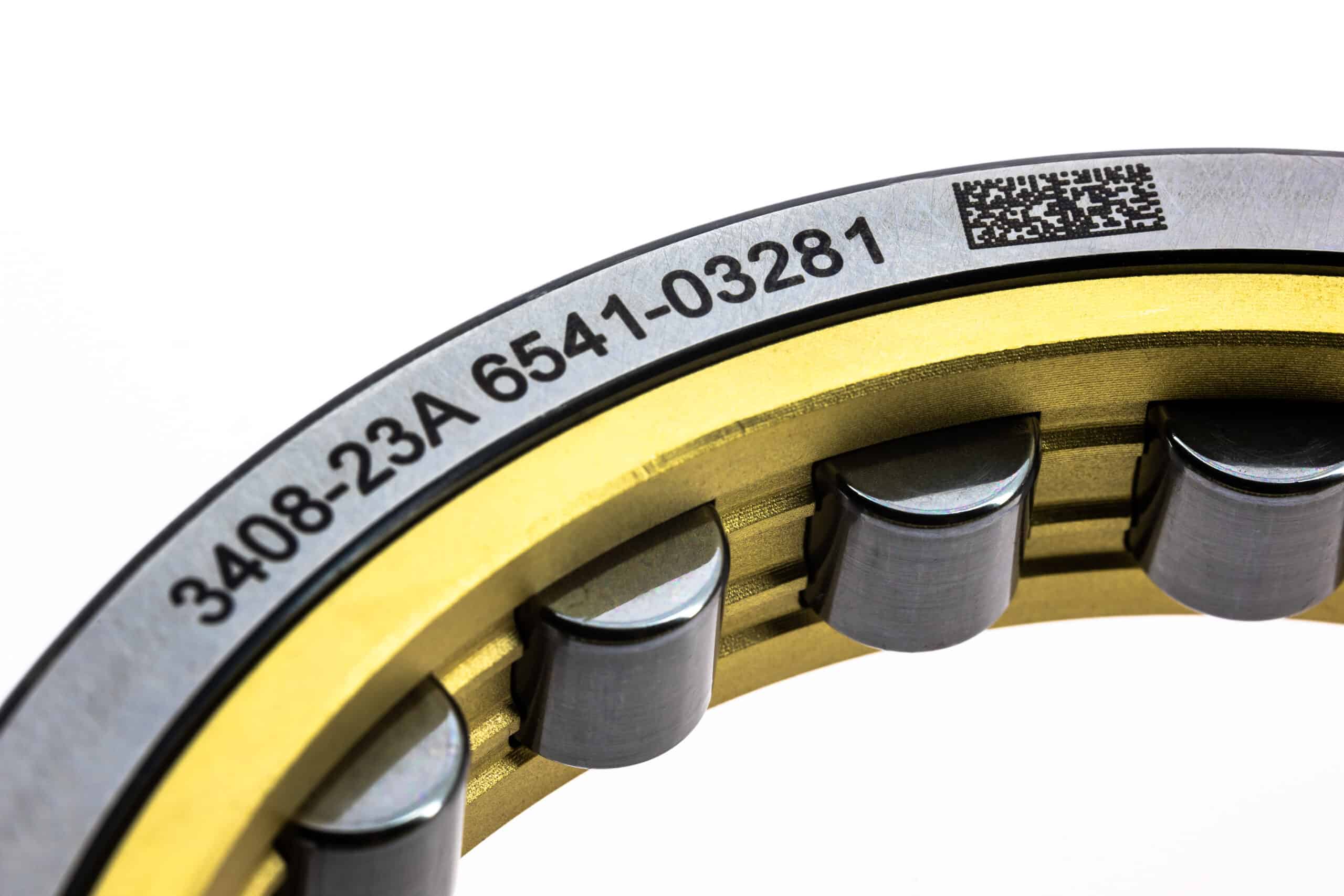

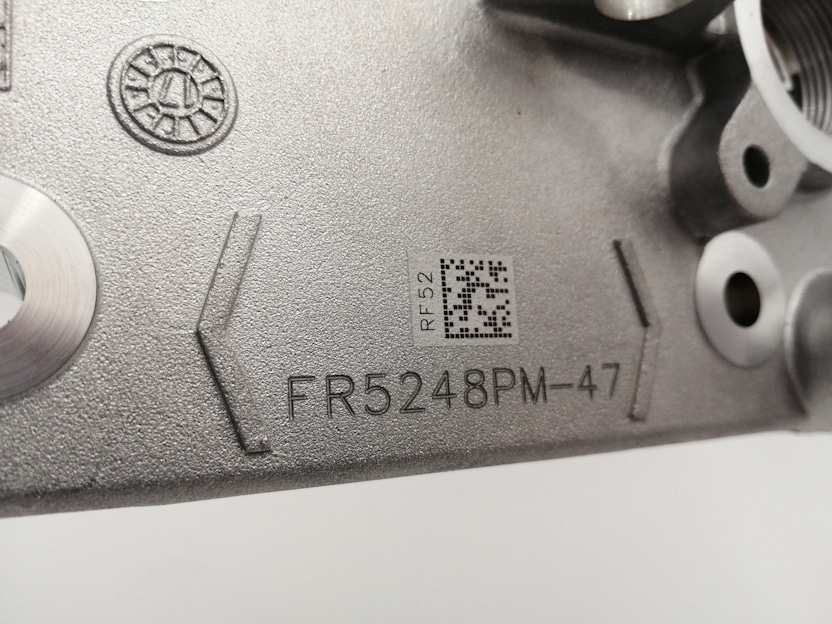

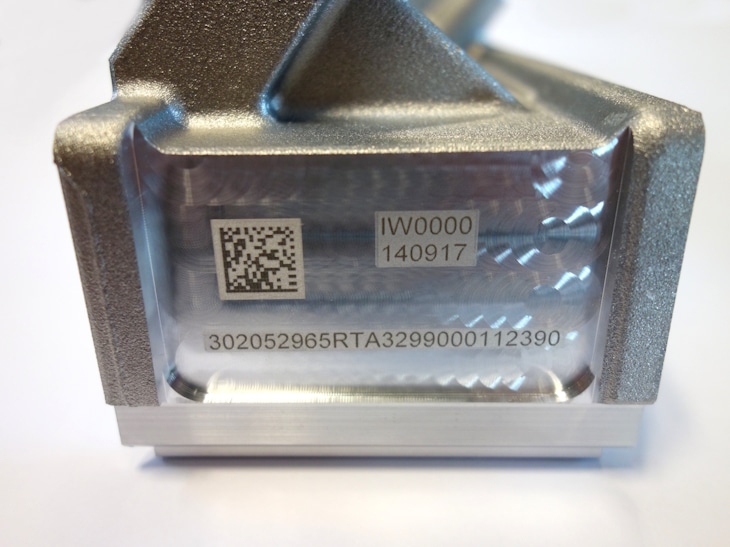

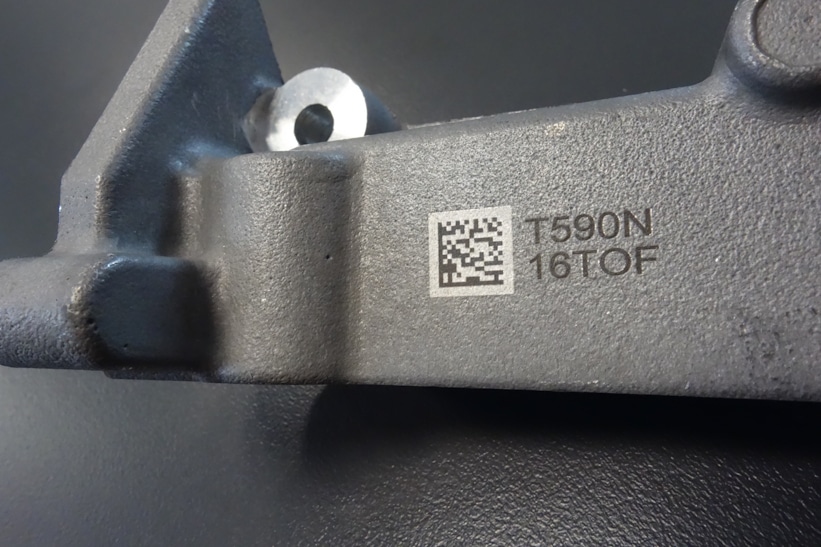

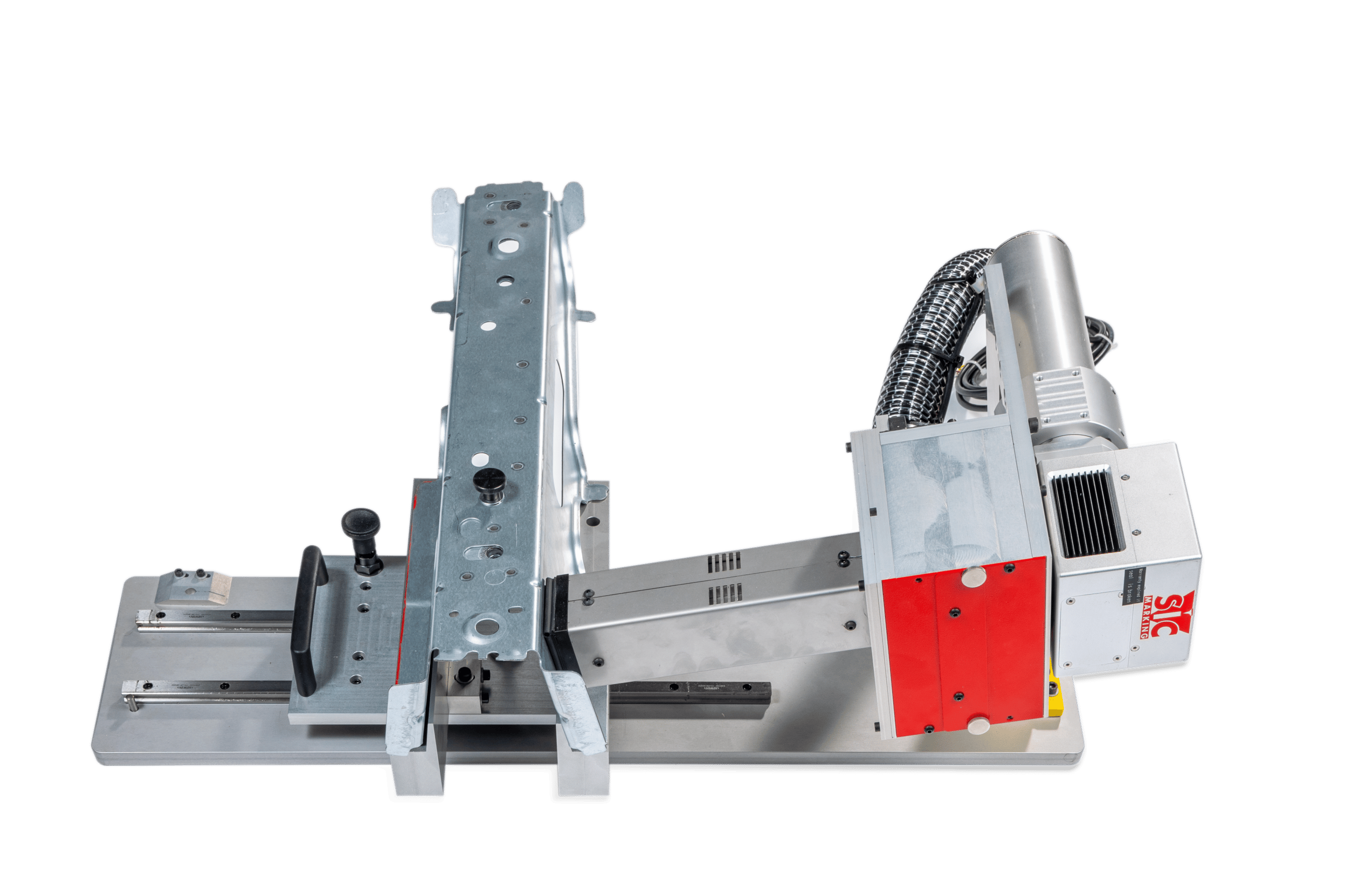

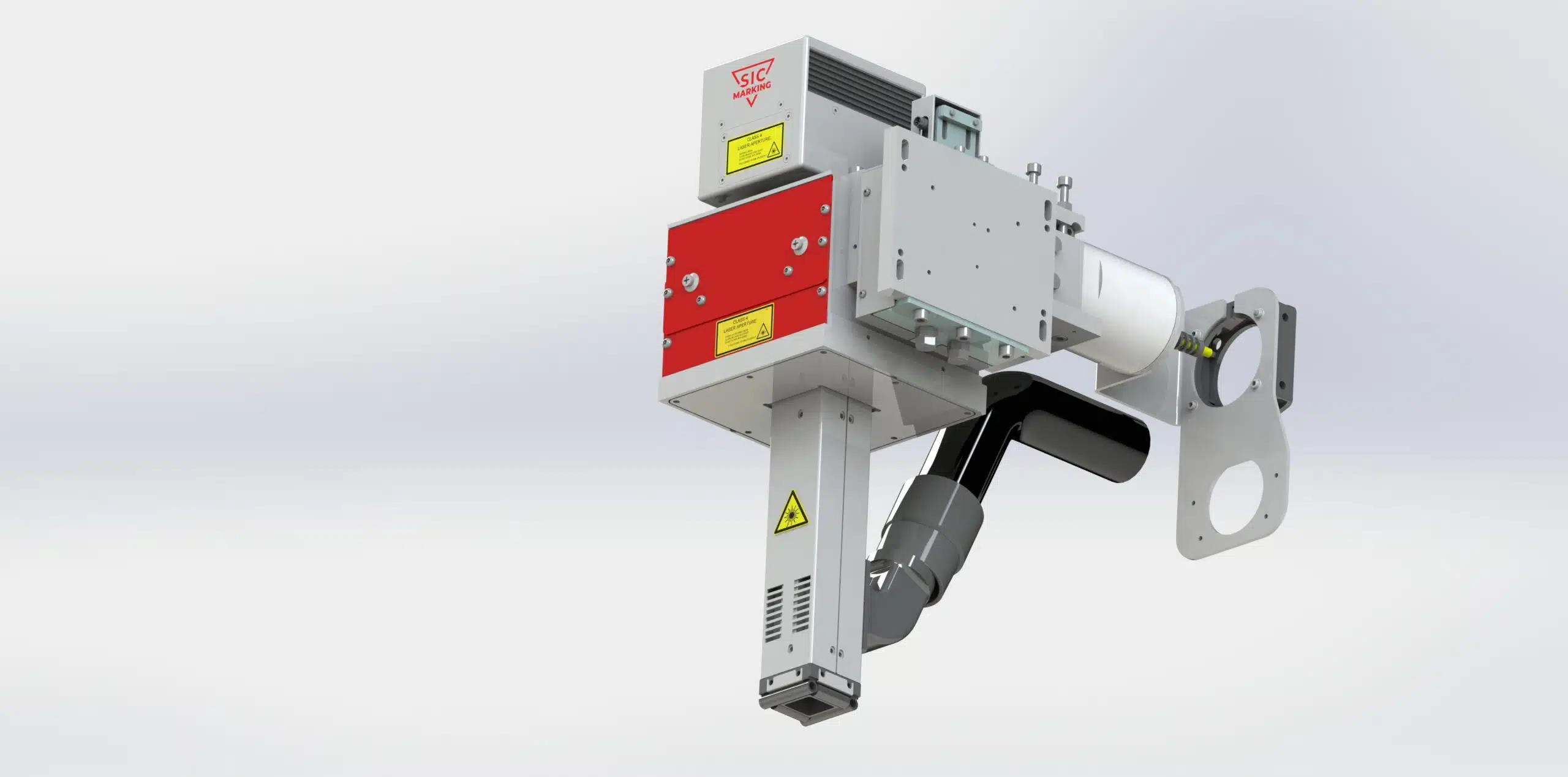

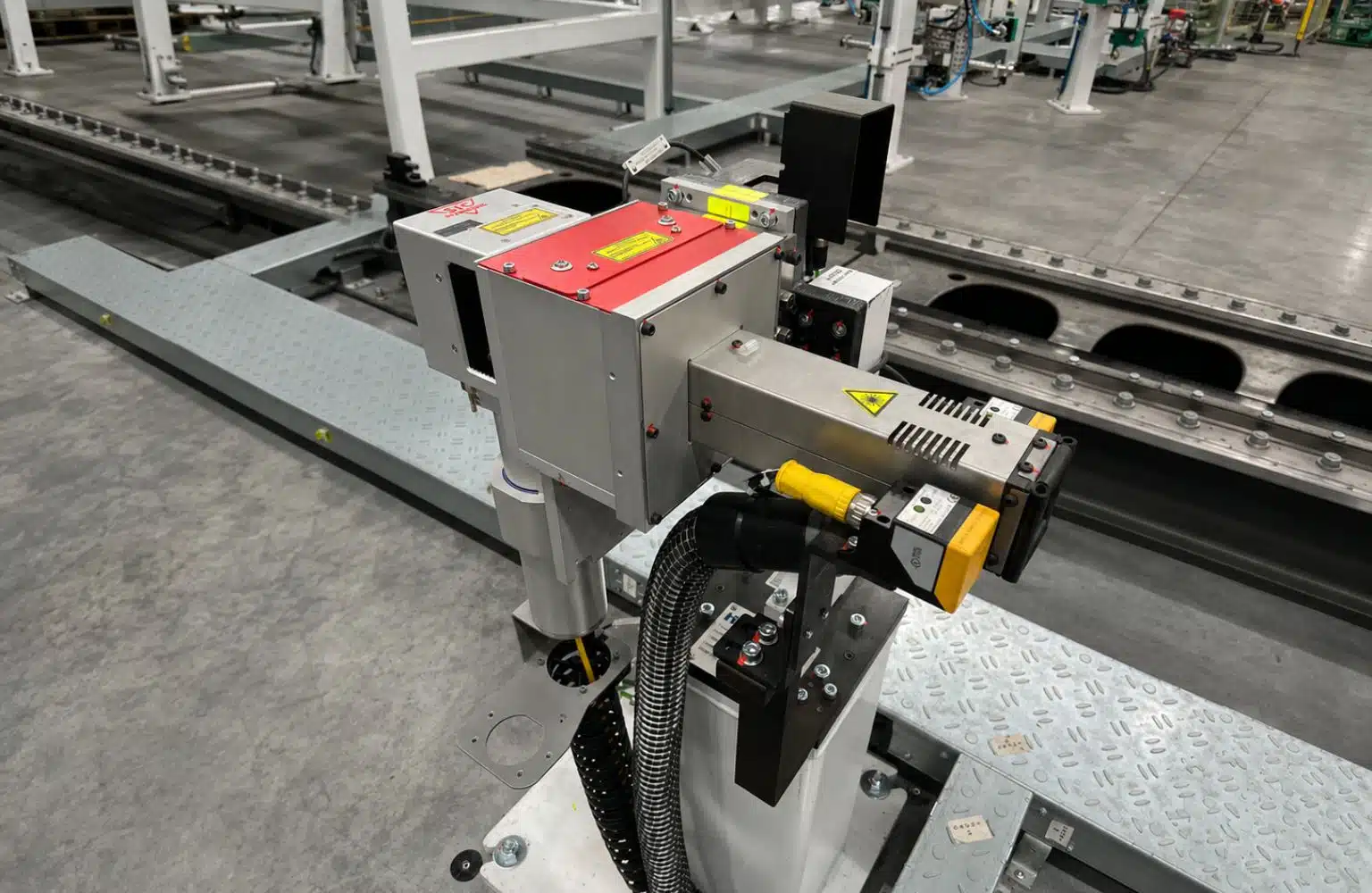

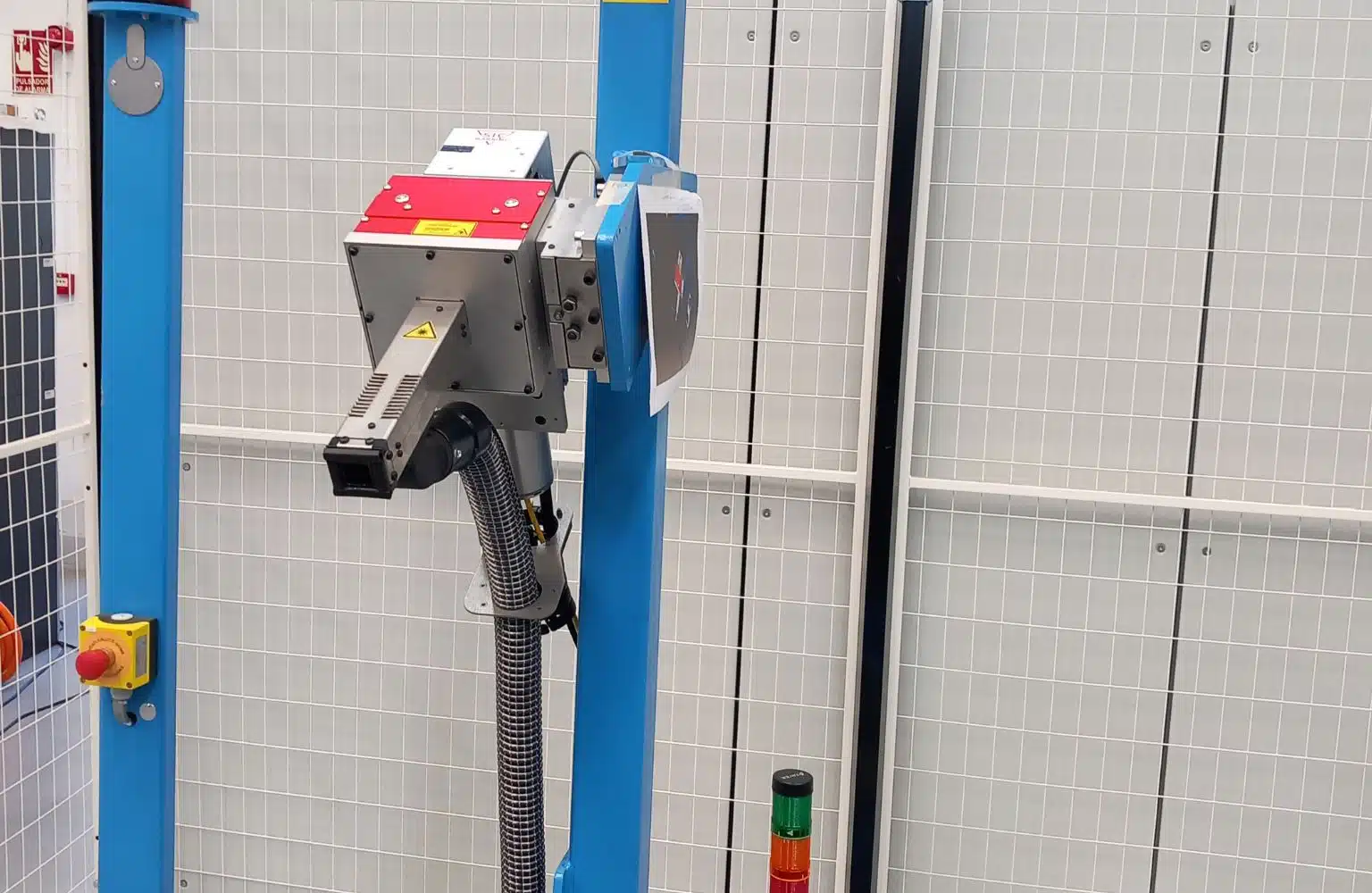

MACCHINA DI MARCATURA LASER FIT in immagini

MACCHINA DI MARCATURA LASER FIT video

Play video
Specifiche tecniche

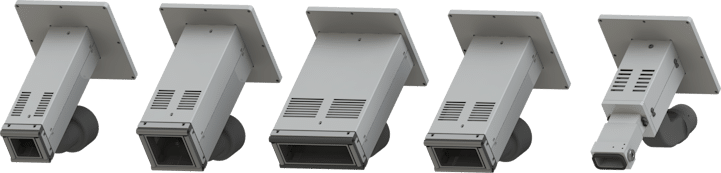

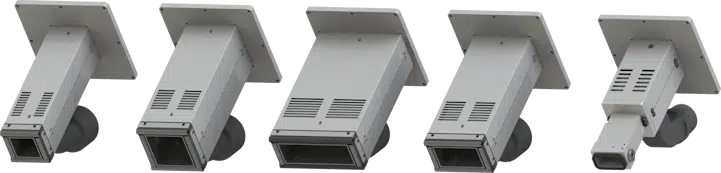

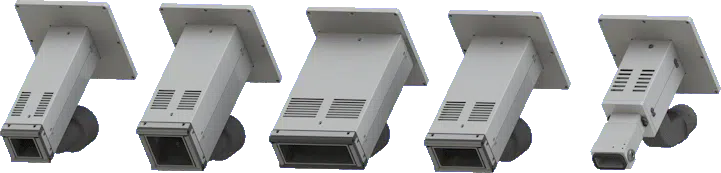

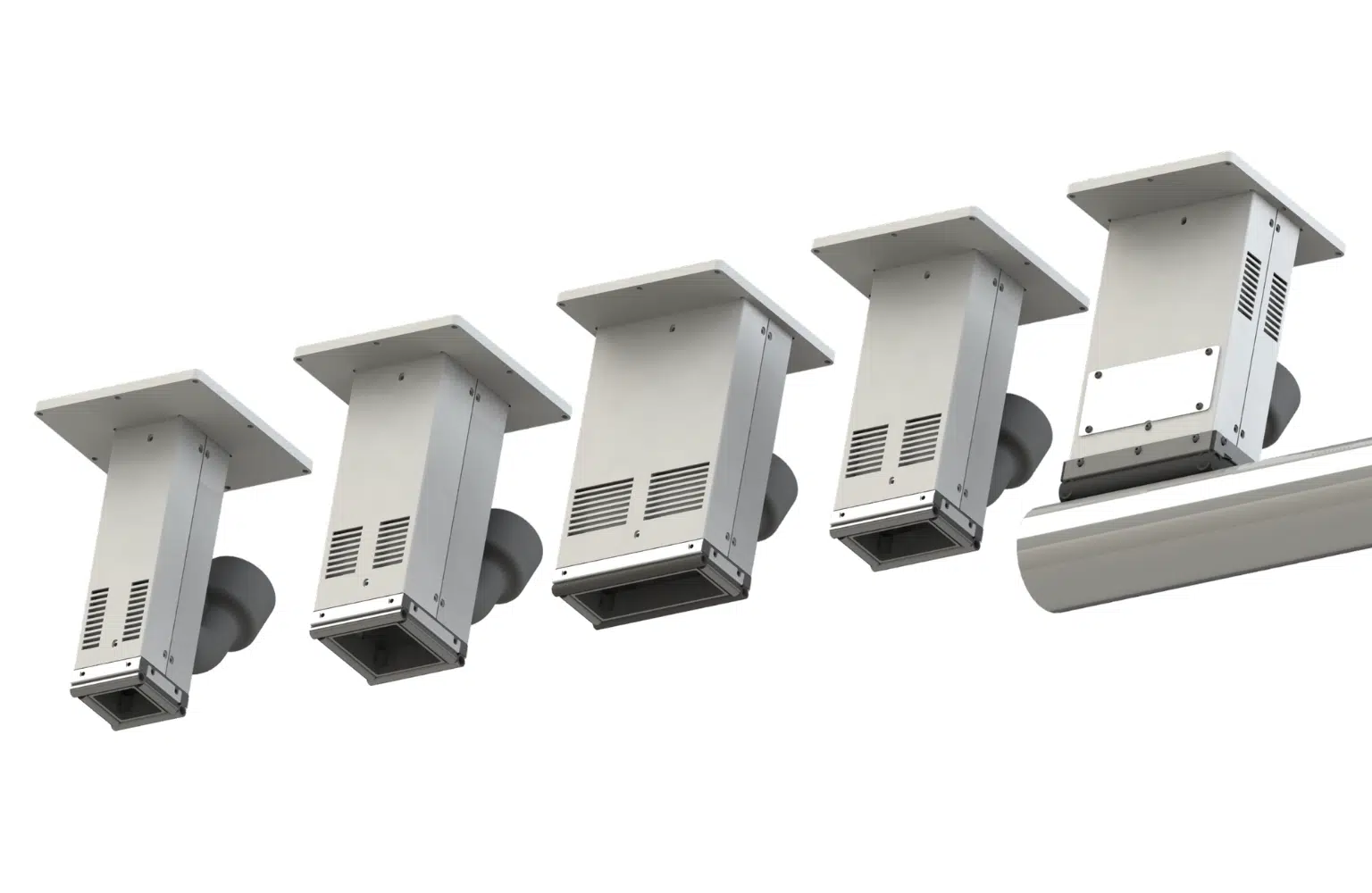

Finestra di marcatura

30 x 30mm – 50 x 50mm – 60 x 30mm – 100 x 30mm

Custom-made

Potenza laser

20W – 30W – 50W – 60W

Peso del FIT

13kg

Sicurezza laser (EN 60825-1)

Pronto per integrazione in Classe 1

Livello di prestazione dei dispositivi di sicurezza

PL-e

Protocolli di comunicazione

Profinet – Ethernet IP – OPC UA – Profibus

Accessori disponibili:

Aspiratore di Fumi

L’aspiratore di fumi è essenziale per proteggere gli operatori dai fumi emessi e mantenere una qualità di marcatura ottimale. Rimuove efficacemente particelle e fumi generati durante la marcatura laser, evitando l'accumulo su pezzi o lenti. Proteggendo operatori e apparecchiature, prolunga la durata del sistema e rispetta le normative di sicurezza industriale.

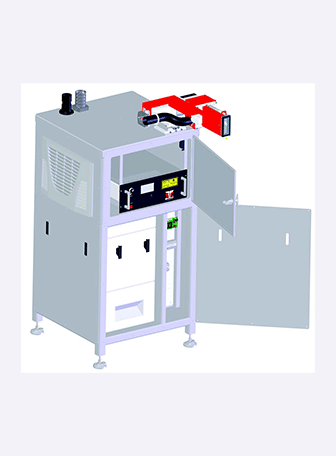

Involucro Climatizzato per il Controller

Questo involucro protegge il controller del FIT Laser da condizioni ambientali estreme (calore, olio, polvere). Il sistema di climatizzazione integrato mantiene una temperatura stabile, garantendo l'affidabilità e la longevità dei componenti elettronici. Ideale per ambienti industriali difficili, preserva le prestazioni del sistema.

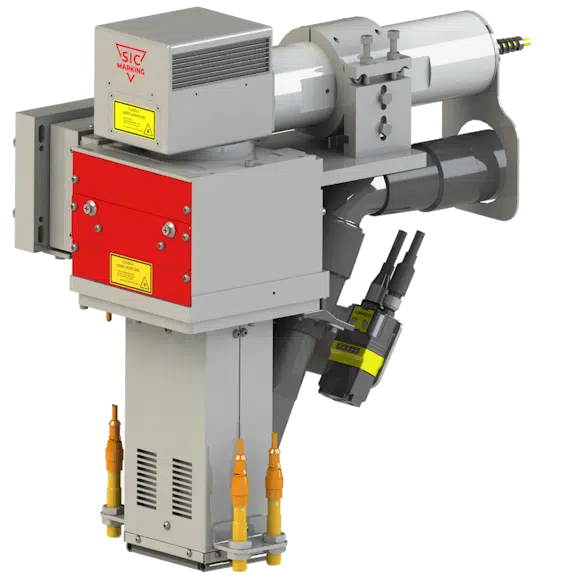

Lettore di Codici (Integrato o Esterno)

Il lettore di codici consente la verifica immediata dei codici 1D e 2D prodotti dal FIT Laser. Integrato nella testa di marcatura o esternamente sulla linea di produzione, garantisce una lettura affidabile dei codici per la tracciabilità. Collegato al controller, consente una validazione automatica e rapida.

Misuratore di Portata

Il misuratore di portata monitora il flusso d'aria utilizzato per estrarre fumi e polveri durante la marcatura laser. Garantisce prestazioni ottimali del sistema rilevando eventuali cali o variazioni di flusso, prevenendo difetti di marcatura e assicurando la sicurezza del processo. Facilmente integrabile con il FIT Laser, può essere collegato a un sistema di allarme o di spegnimento automatico al raggiungimento di soglie critiche.

Scheda Fieldbus (Profinet, Ethernet/IP o Profibus)

La scheda Fieldbus consente l'integrazione fluida del FIT Laser in ambienti automatizzati tramite Profinet, Ethernet/IP o Profibus. Permette il controllo centralizzato del laser e di diversi accessori, come sensori di posizione, aspiratori di fumi o lettori di codici 2D. Questa scheda ottimizza la connettività, riduce il cablaggio e facilita l'integrazione rapida nei sistemi industriali complessi.

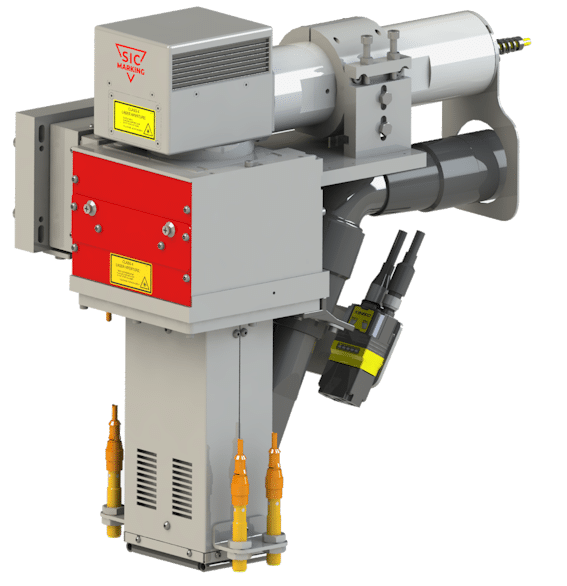

Sensori Aggiuntivi

Sensori di posizione, presenza o sicurezza possono essere aggiunti al FIT Laser per migliorare l’automazione e la precisione del processo. Rilevano il corretto posizionamento del pezzo, garantiscono la sicurezza dell’area di marcatura o sincronizzano l’attivazione del laser. Questi sensori rafforzano l’affidabilità e la ripetibilità del sistema.
