Marcatore Laser XL-BOX

Ampio spazio di lavoro
Scelta di assi manuali e motorizzati
Industria 4.0

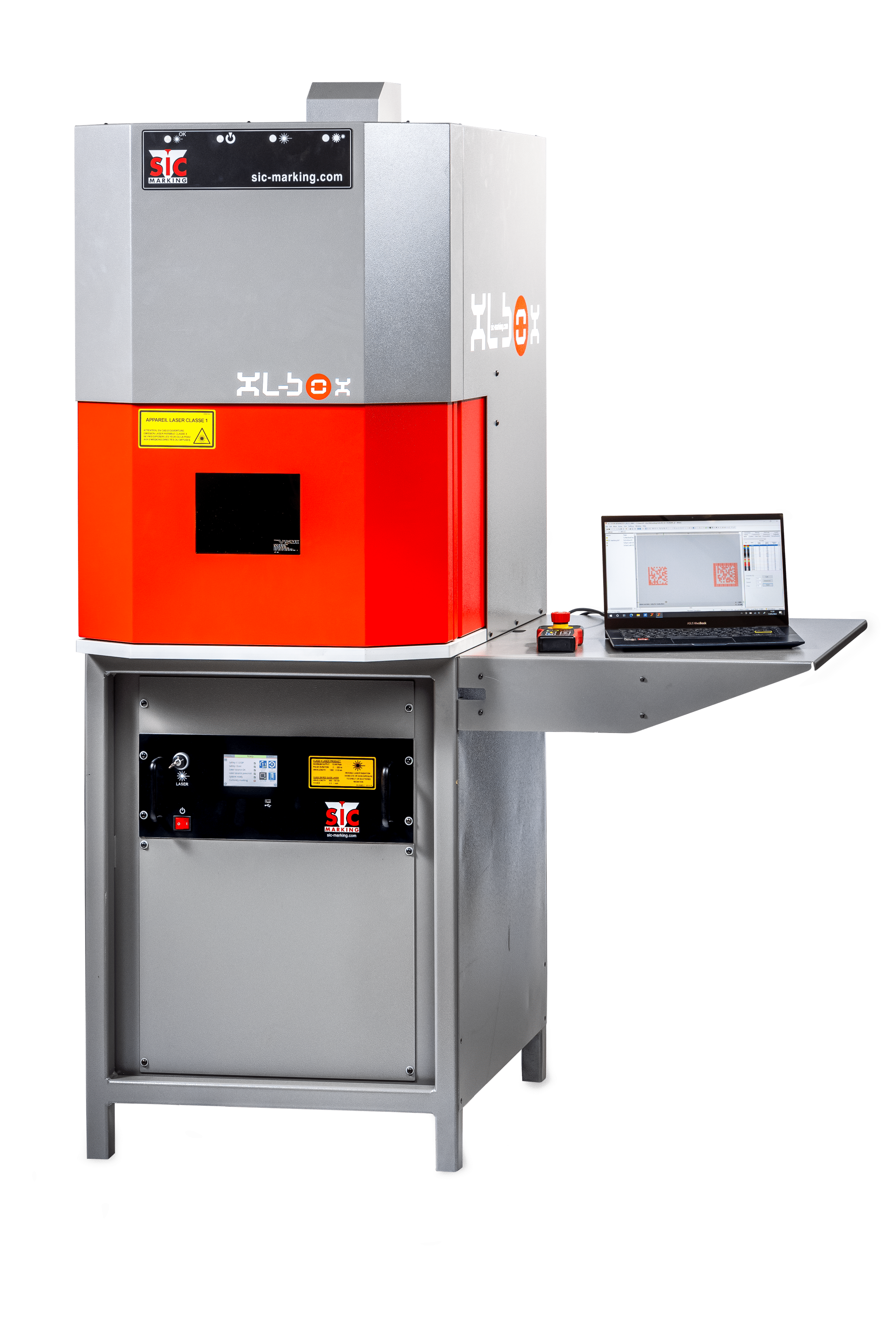

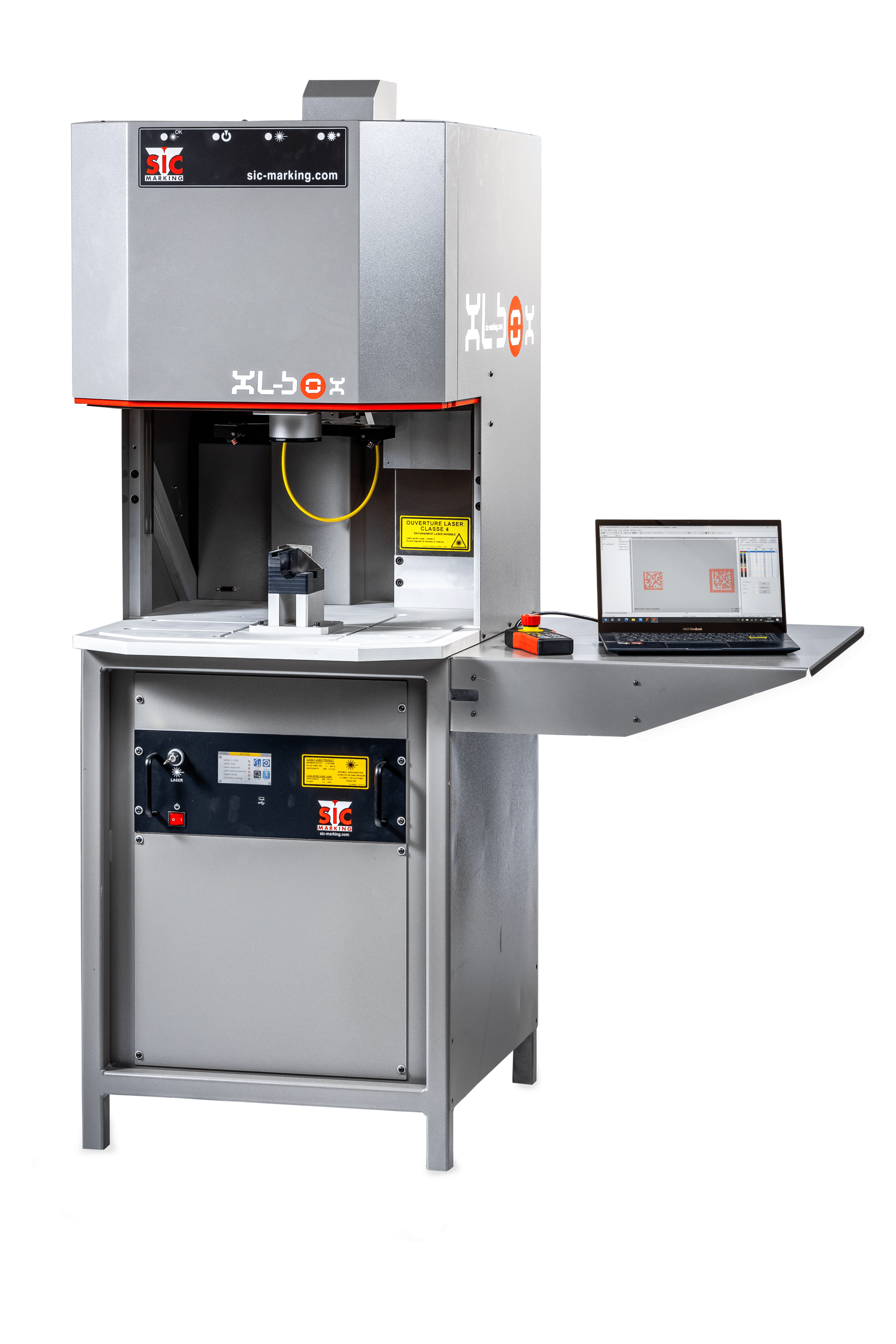

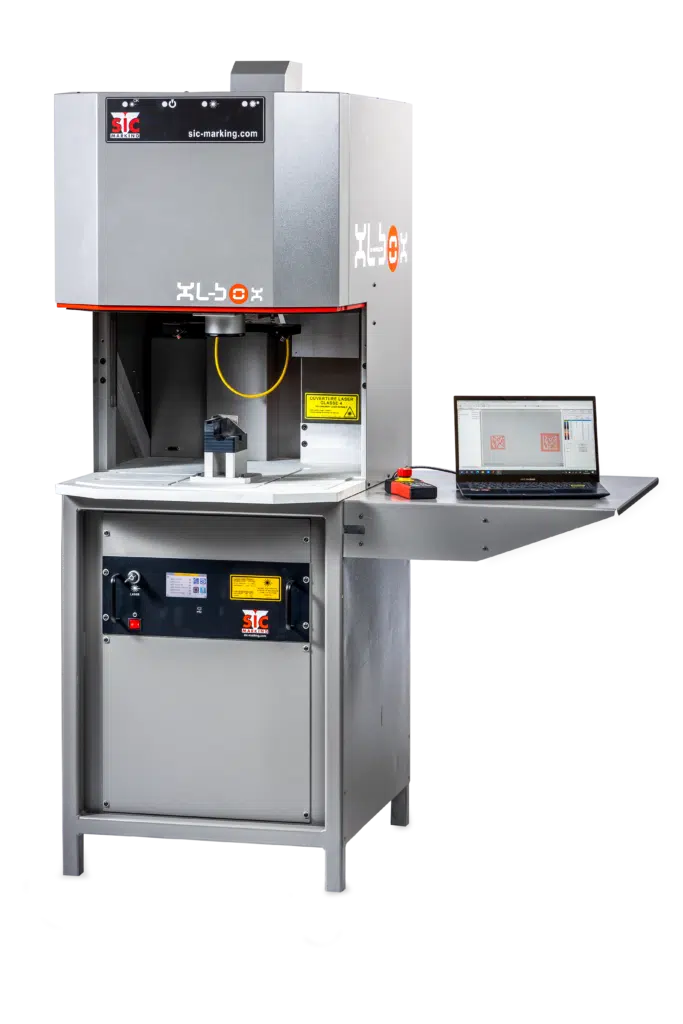

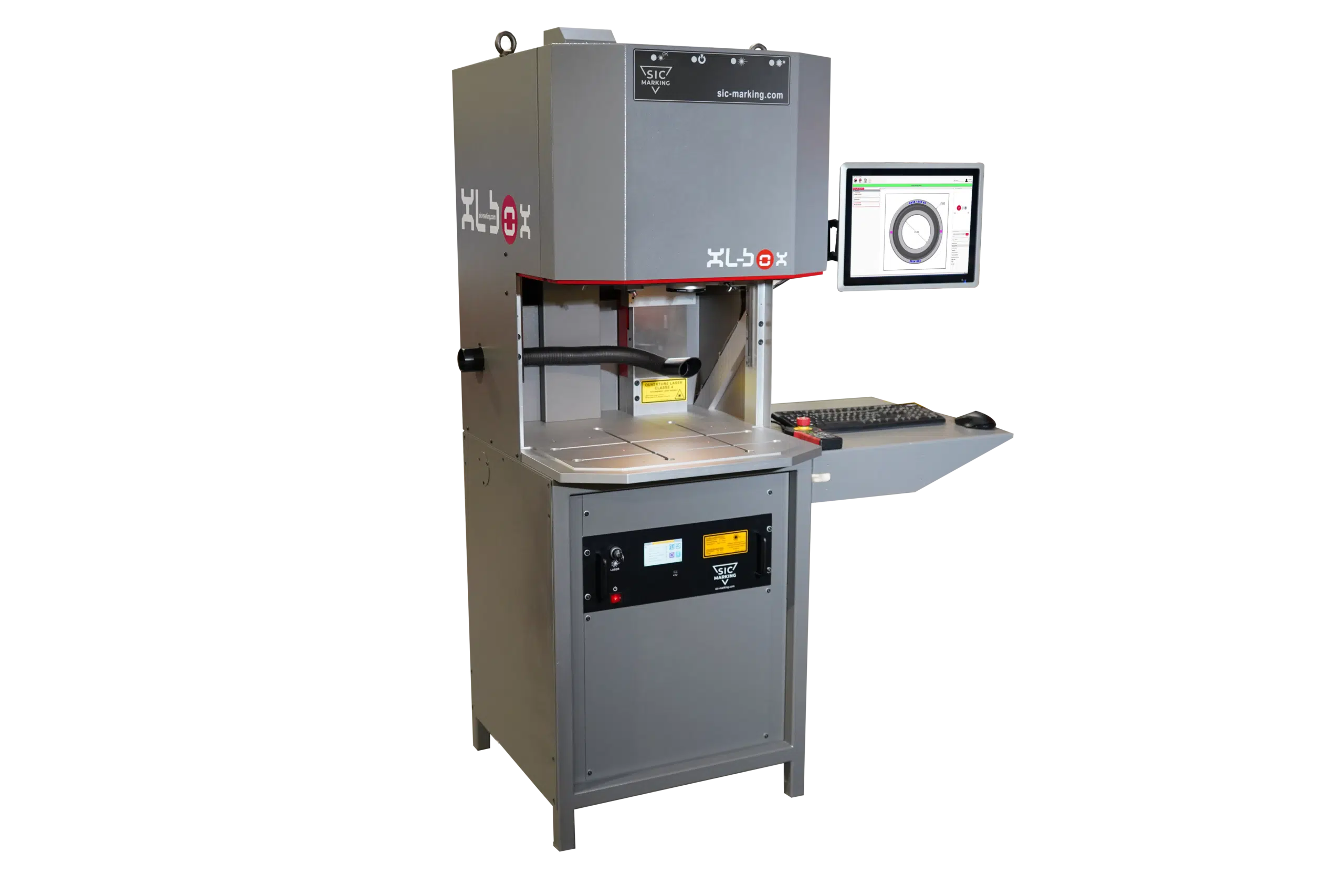

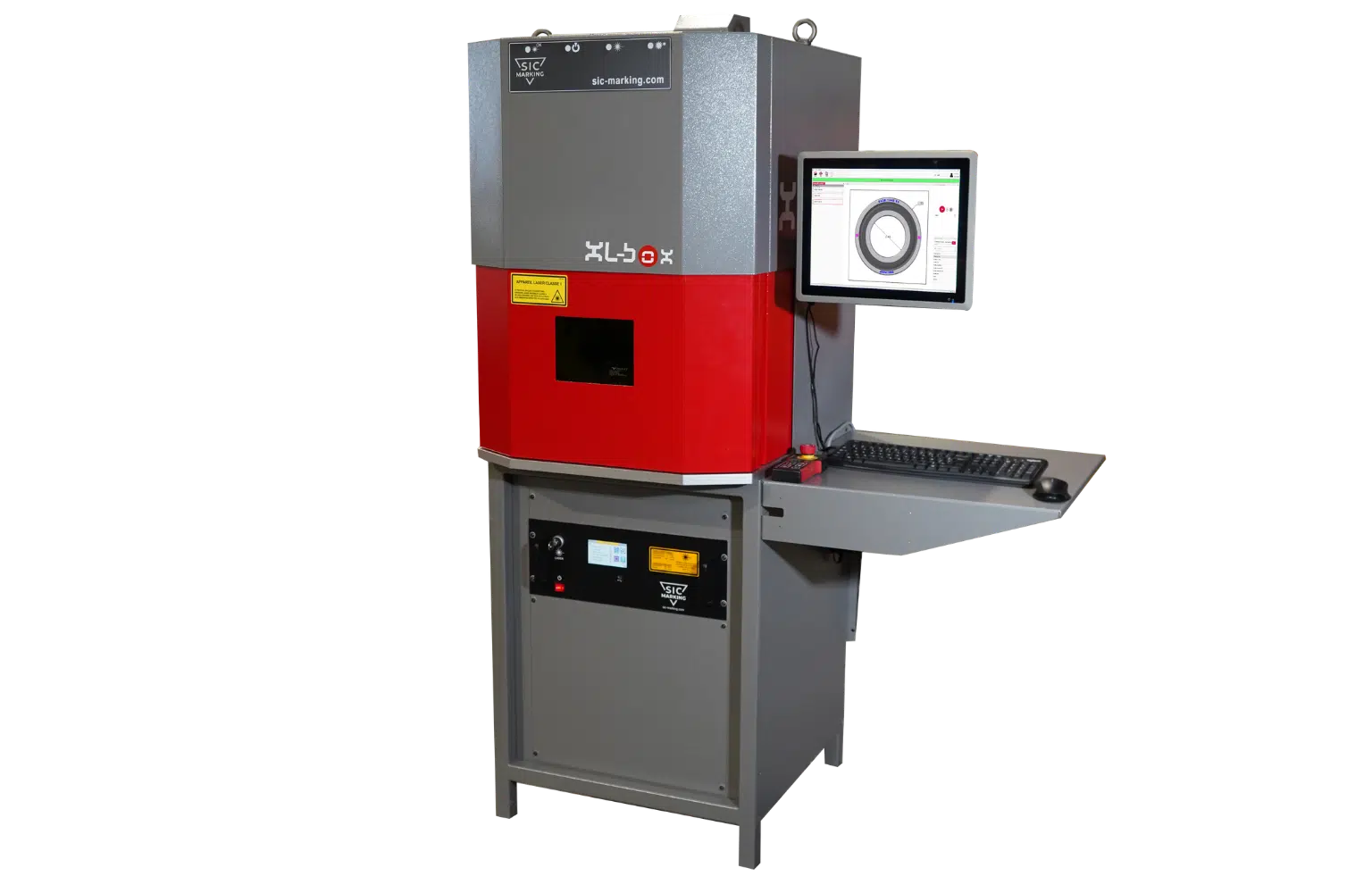

Marcatore Laser con Ampia Area di Lavoro XL-BOX
Description

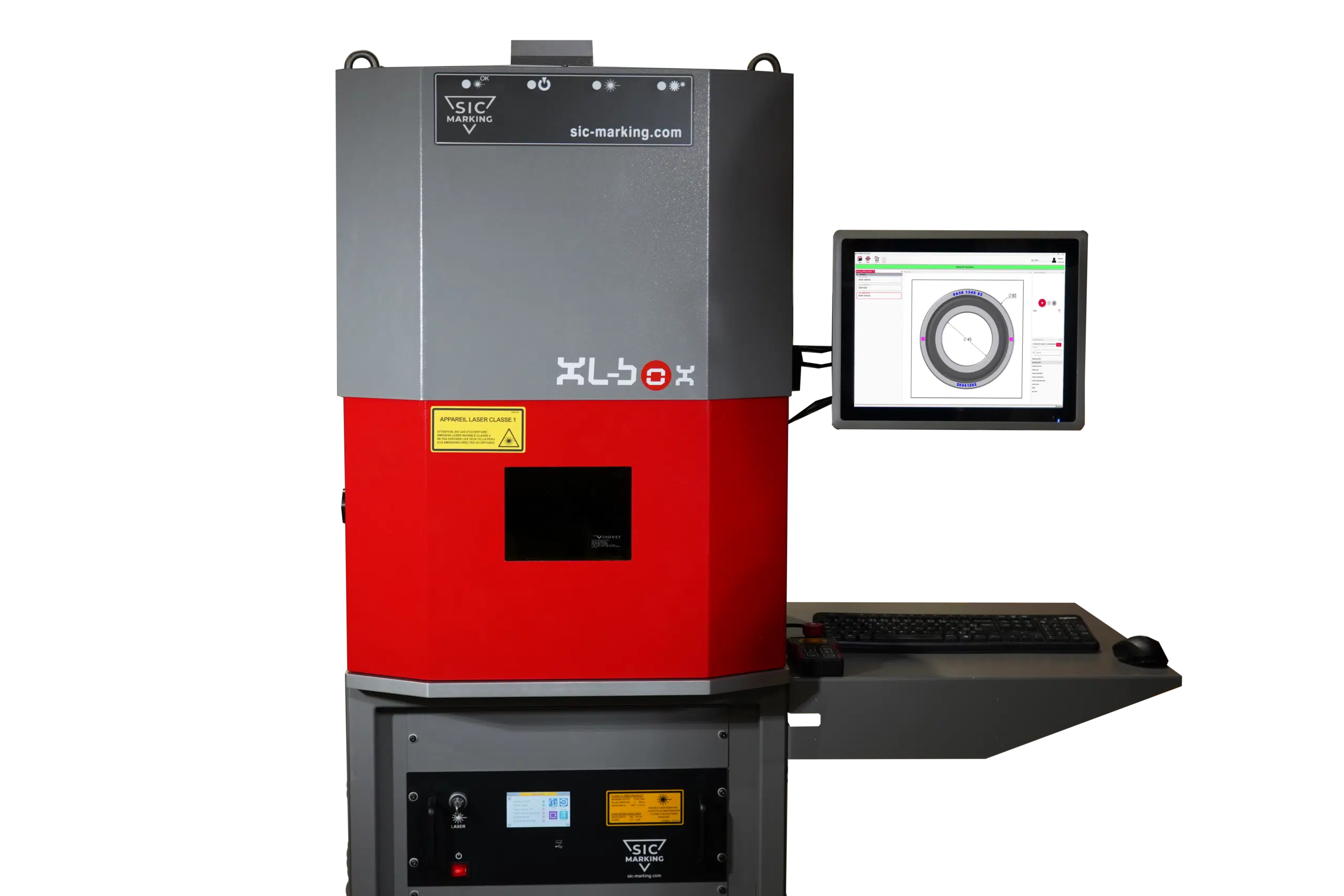

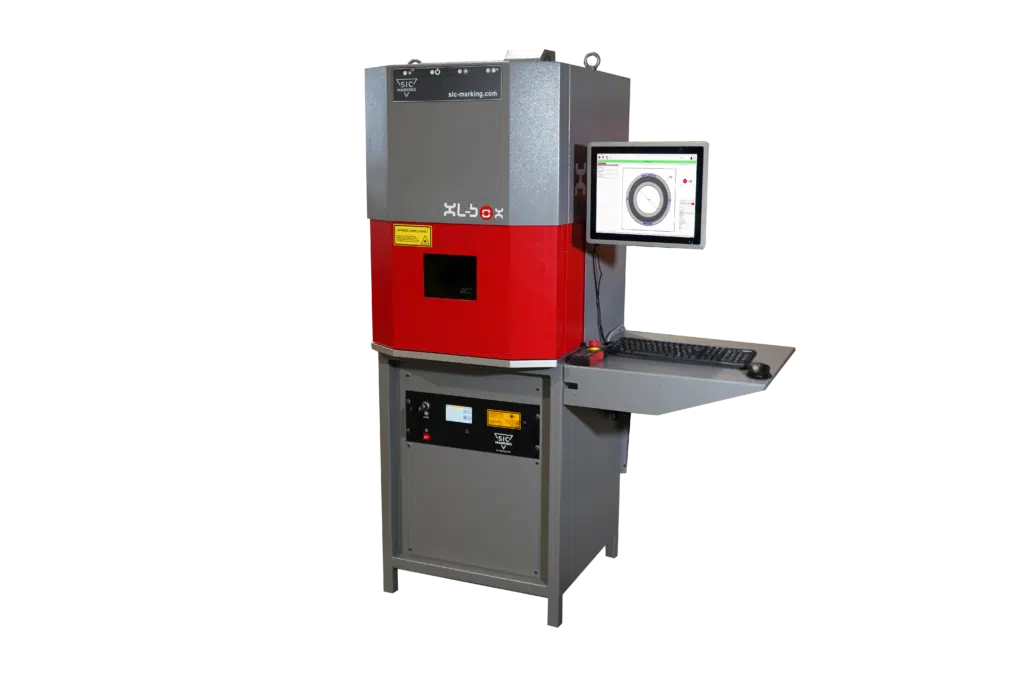

XL-BOX è un MARCATORE LASER VERSATILE che può essere utilizzato da un operatore o integrato in una cella robotizzata.

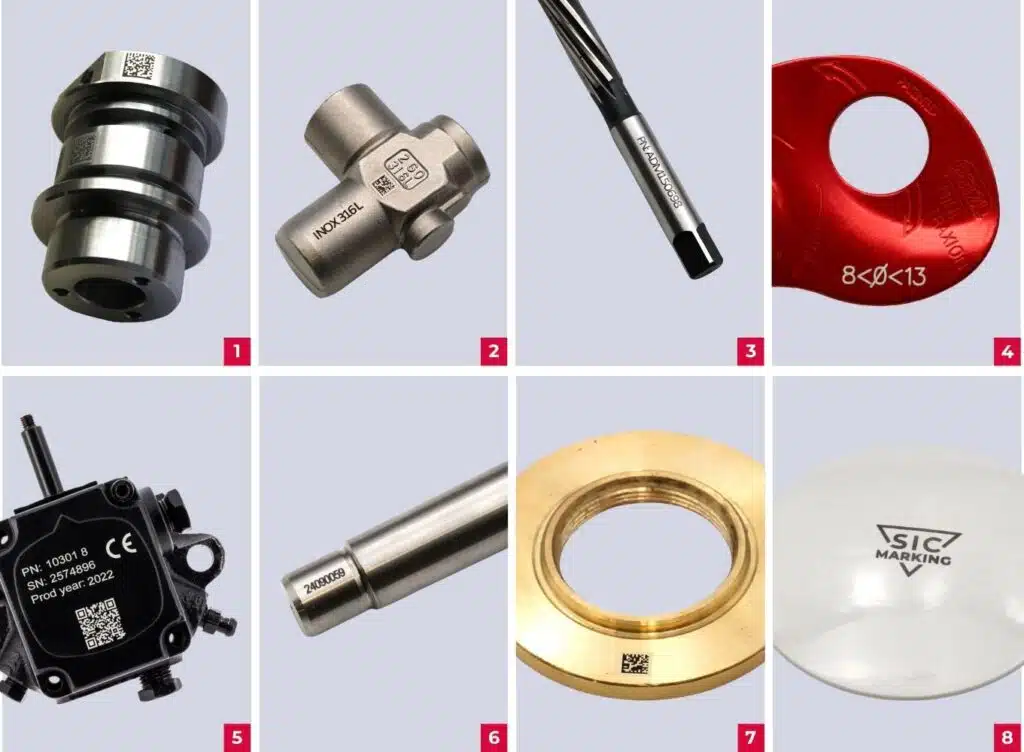

Il laser SIC Marking a fibra drogata con itterbio è una tecnologia di ultima generazione che consente una MARCATURA DI ALTA QUALITÀ SENZA ALTERARE IL MATERIALE, qualunque esso sia (acciaio, alluminio, inox, titanio, plastica, ecc.) e con un tempo di ciclo ridotto.

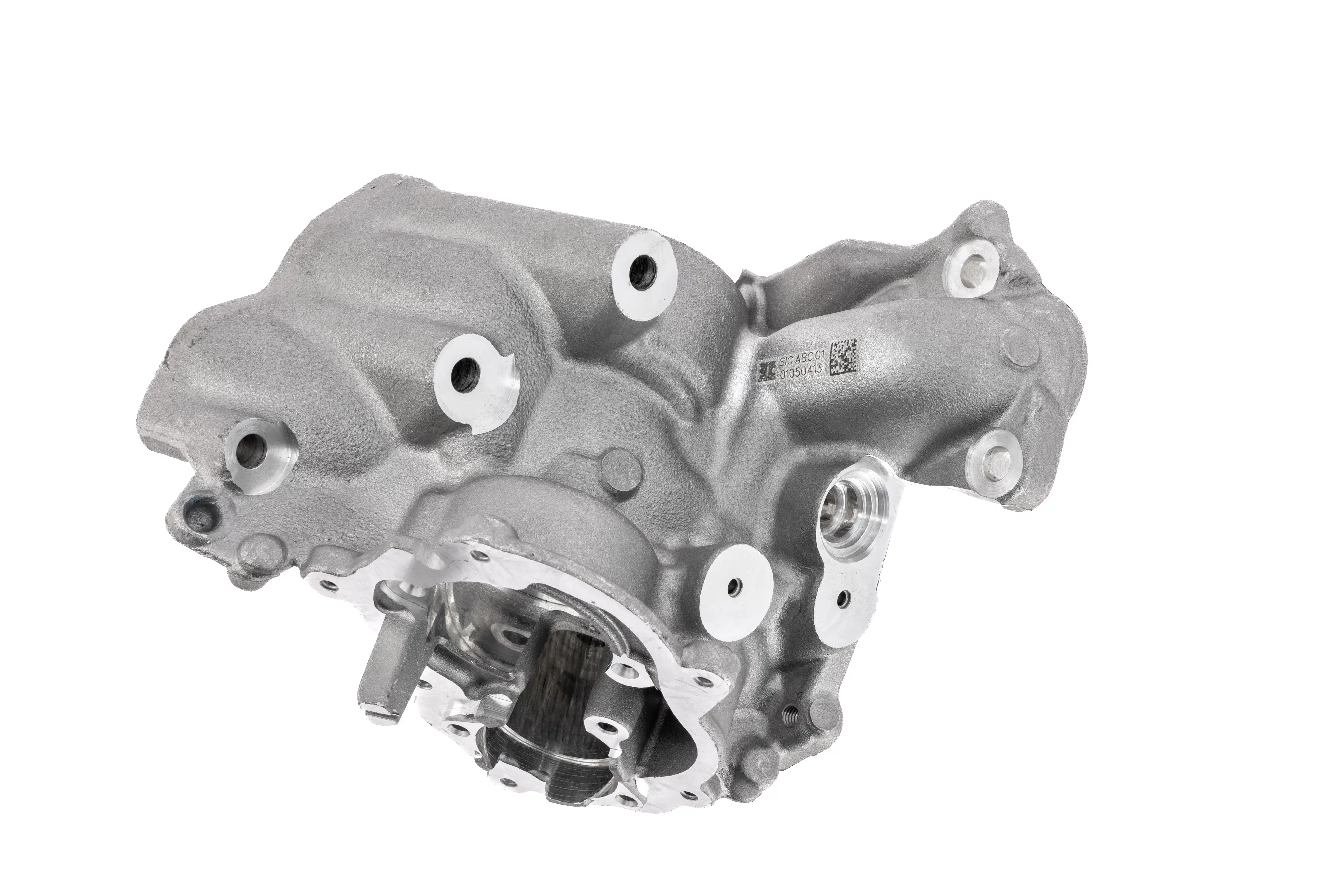

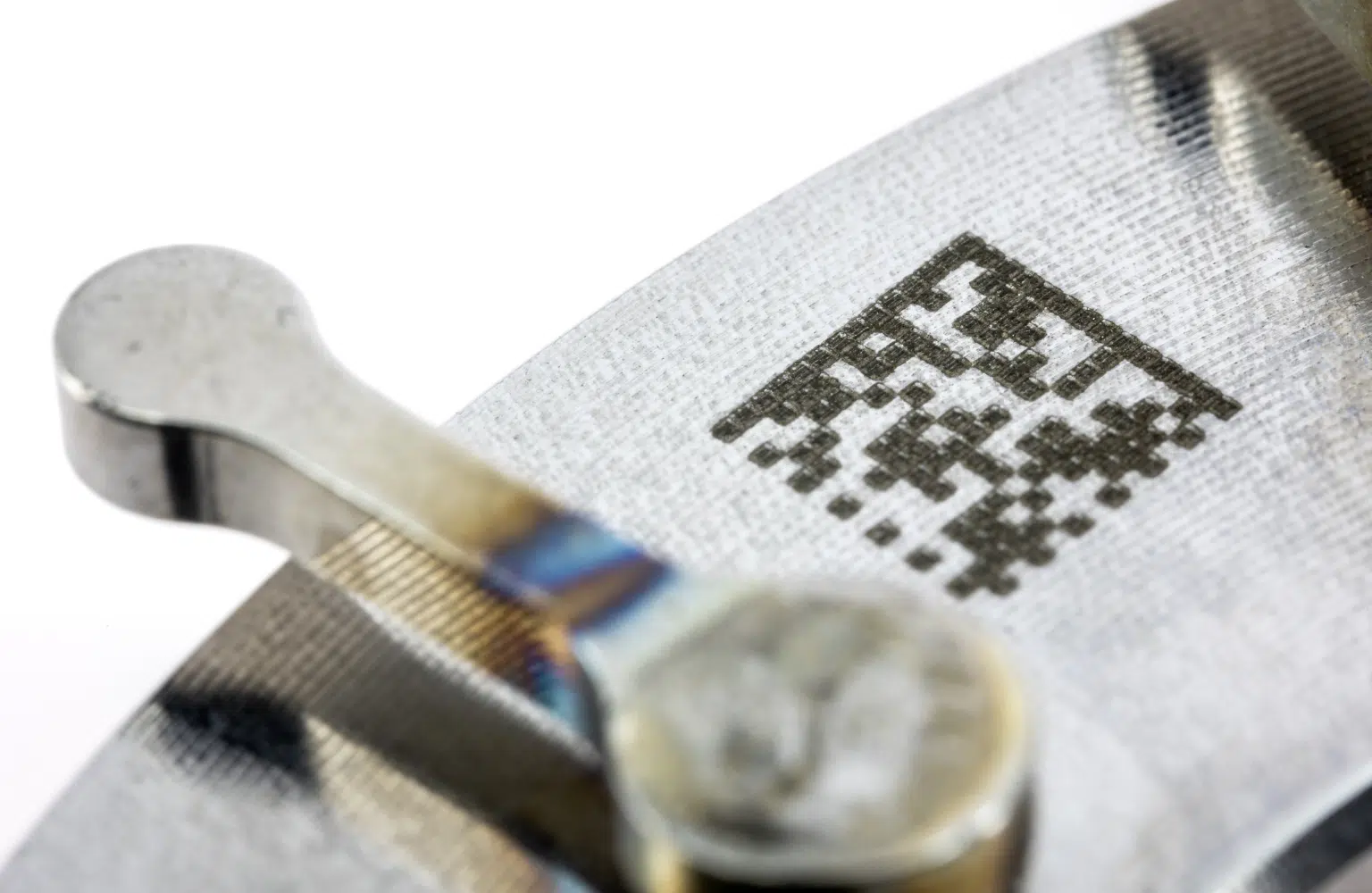

Tali marcature possono essere codici alfanumerici, codici a barre e codici 2D Datamatrix.
XL-BOX produce MARCATURE AD ALTO CONTRASTO, LEGGIBILI AD OCCHIO NUDO o, istantaneamente, da TELECAMERE DI RILETTURA INTEGRATE nella stazione.
È possibile la realizzazione di piccole, medie e anche grandi serie perché il marcatore laser XL-BOX è progettato per marcare a CADENZE ELEVATE.

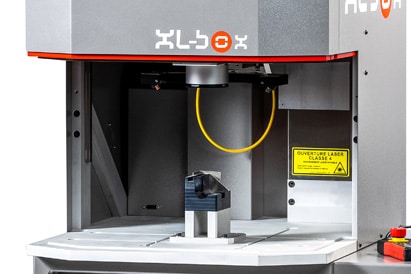

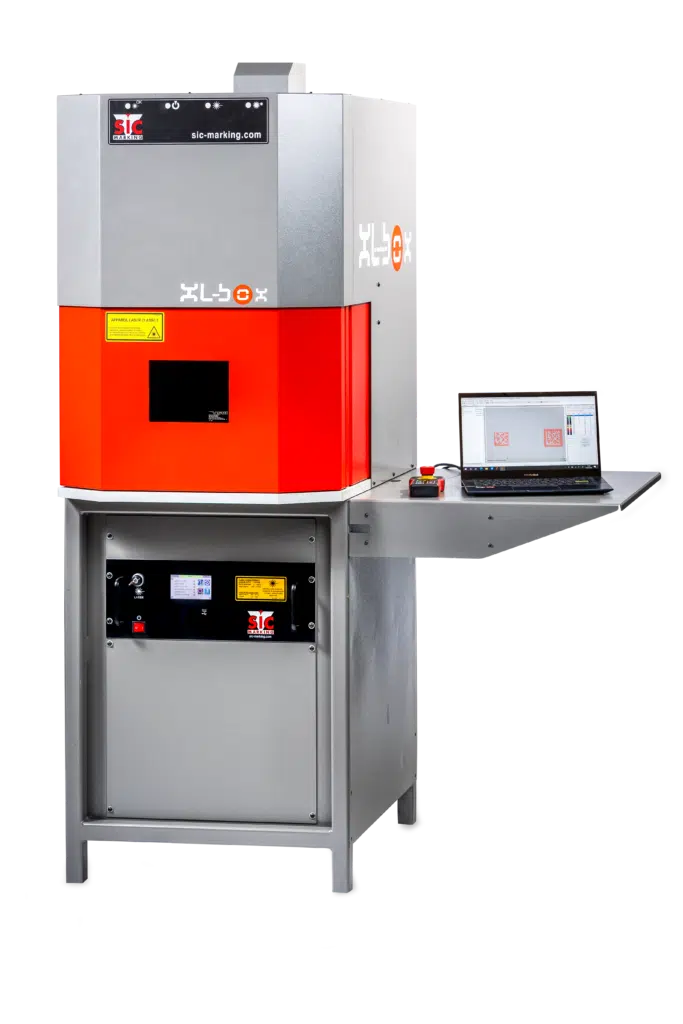

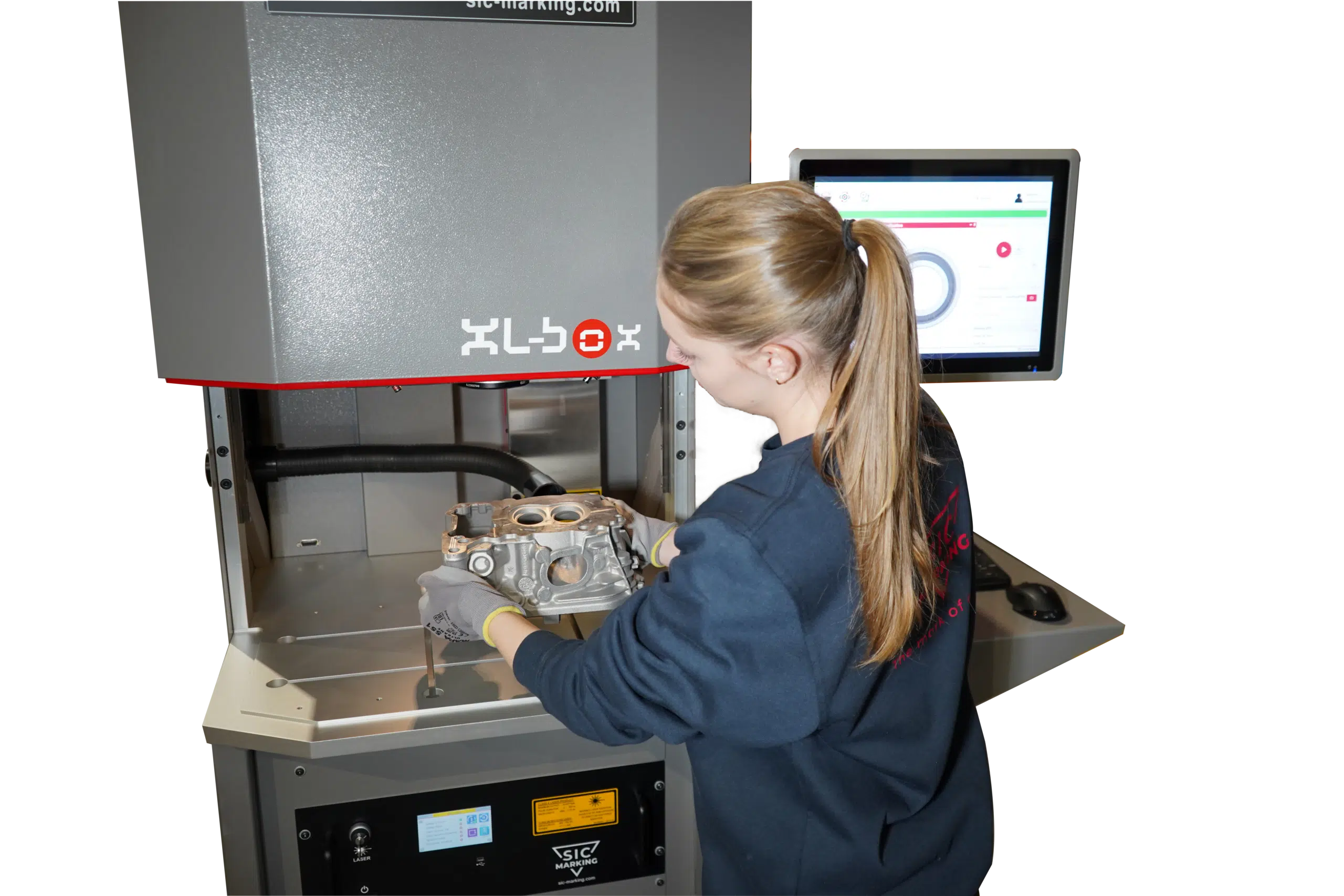

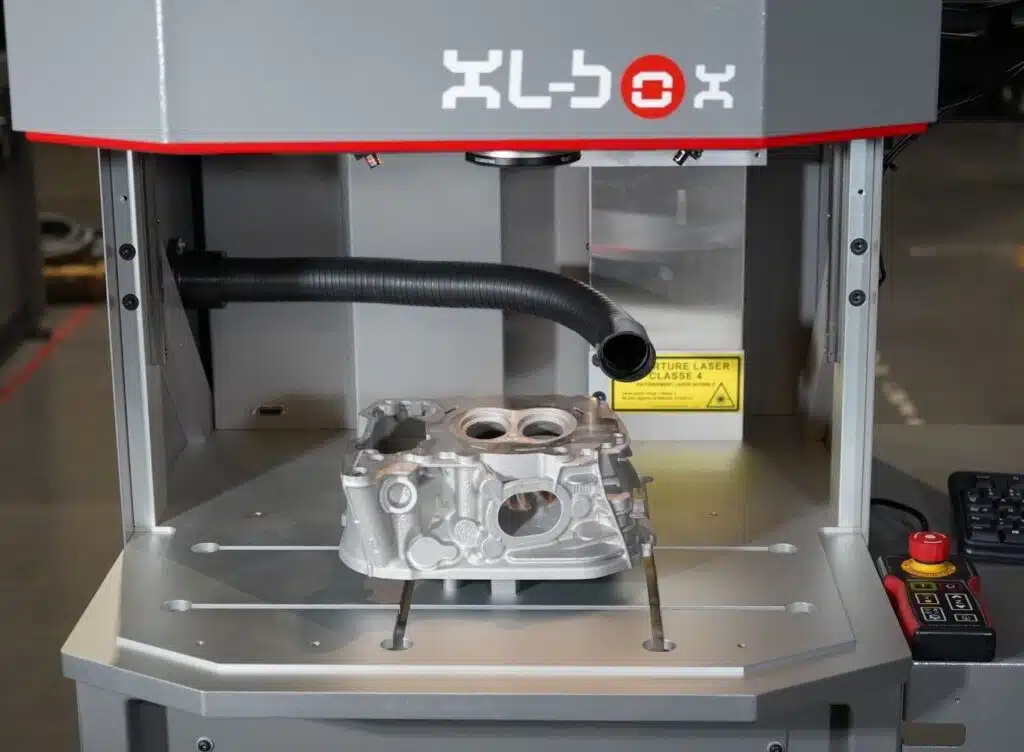

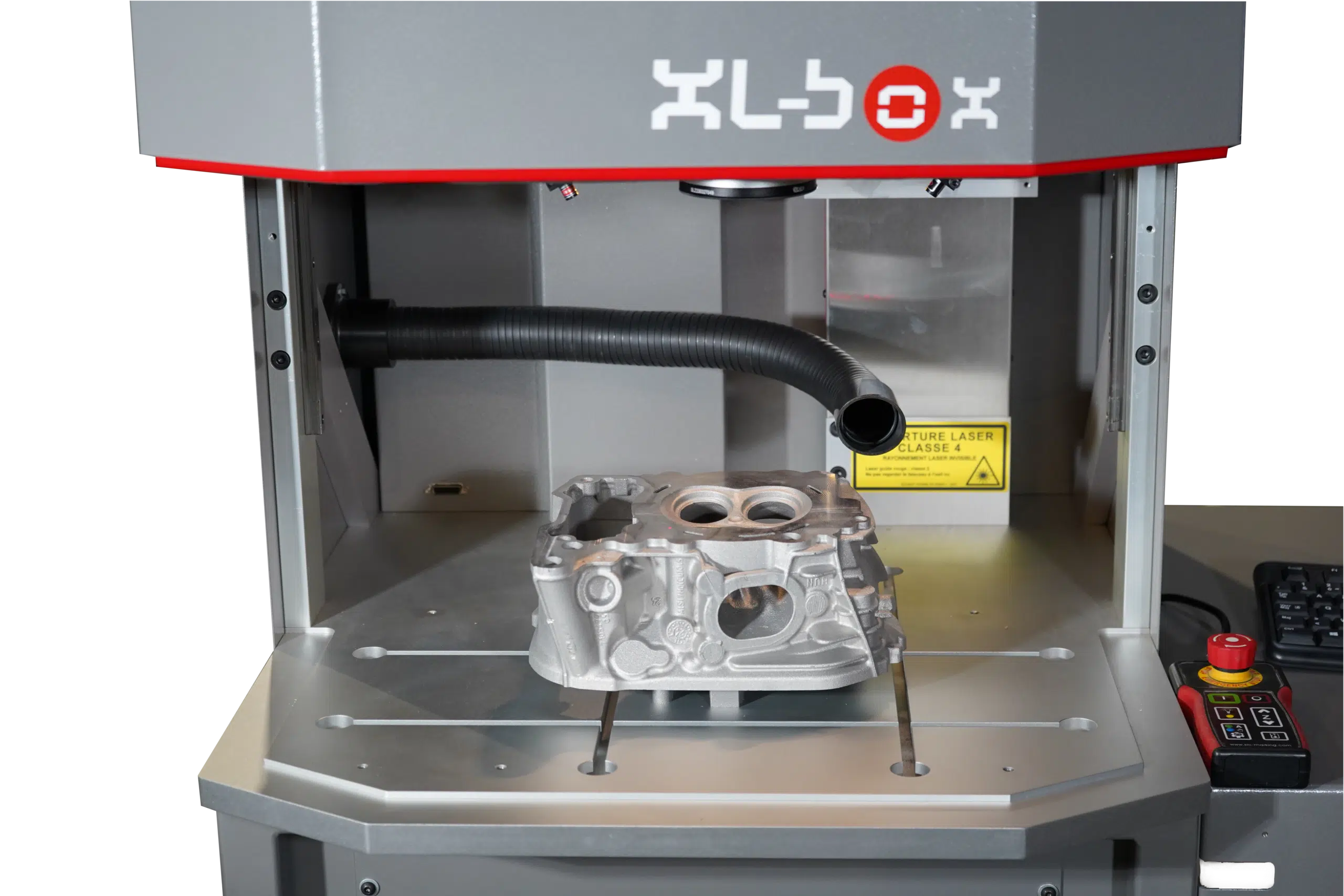

Utilizzata come postazione autonoma, la stazione è estremamente ROBUSTA ED ERGONOMICA per l’operatore, consentendo l’accesso ad un’AREA DI LAVORO MOLTO AMPIA (570 x 564 mm) da tutti e 3 i lati.

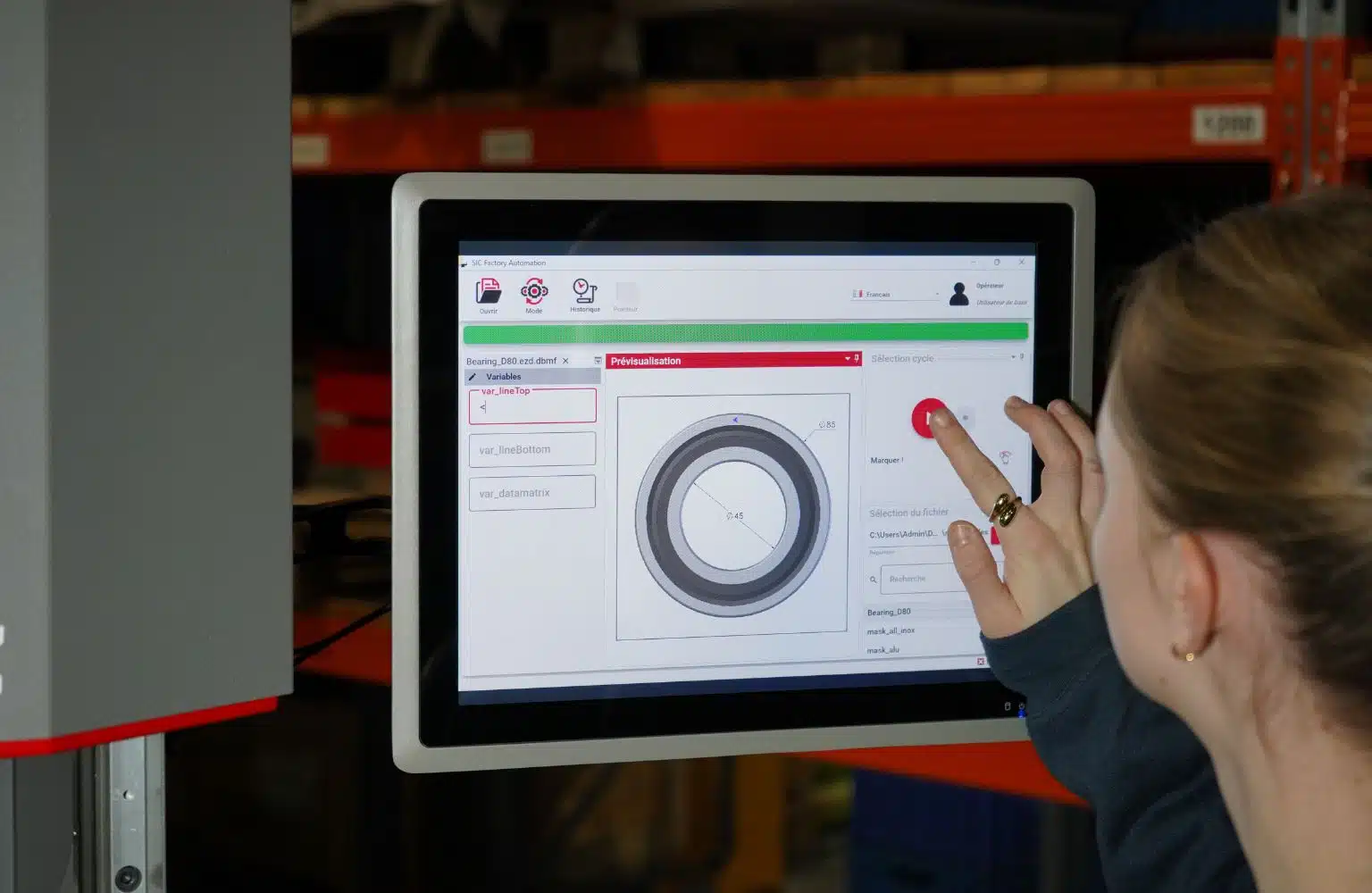

Il suo SOFTWARE DI PRODUZIONE UNICO ED INTUITIVO ne consente un facile utilizzo, anche da parte di personale con poca esperienza in tecnologia laser.

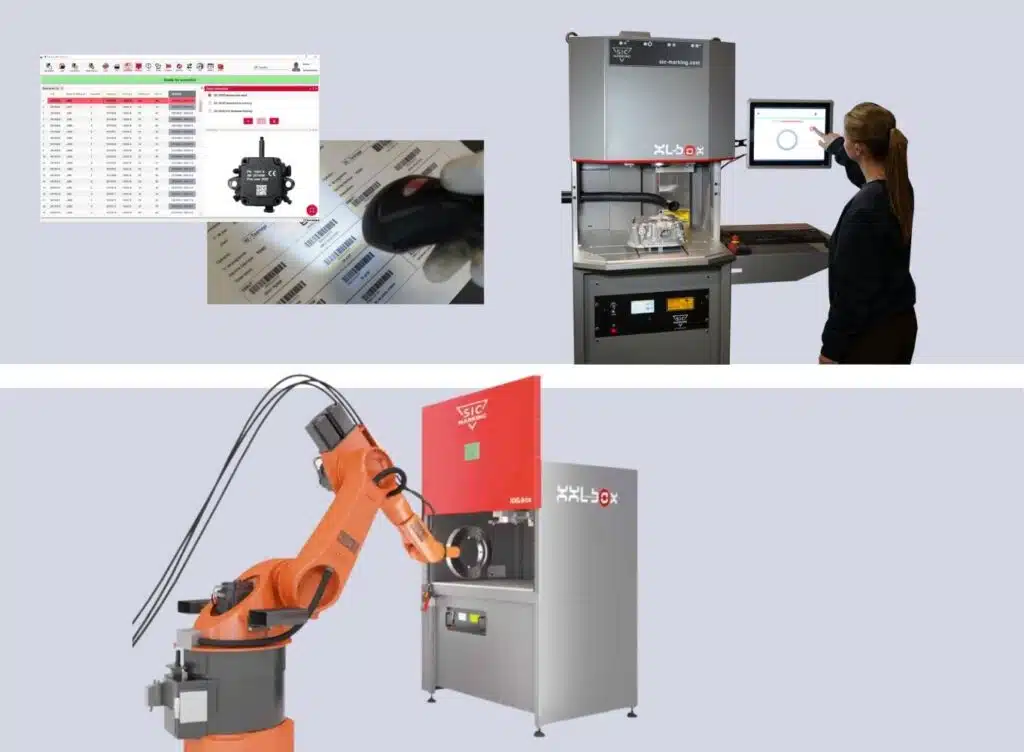

Quando la stazione di marcatura laser XL-BOX è integrata in una cella robotizzata, UN SOLO E UNICO COLLEGAMENTO AL SUO RACK DI CONTROLLO laser consente al PLC dell’isola di gestire completamente la stazione.
Quest’ultimo può così comunicare i dati di marcatura, aprire e chiudere la porta automatica per caricare e scaricare i pezzi, avviare la marcatura o addirittura attivare l’aspirazione dei fumi.



Le dotazioni del marcatore laser XXL-BOX garantiscono la MASSIMA SICUREZZA durante il suo utilizzo.
Oltre a una cassa di sicurezza di CLASSE 1 (norma EN 60825-1), il laser XL-BOX offre il LIVELLO DI SICUREZZA PL-E PIÙ ALTO POSSIBILE SECONDO LA NORMA ISO 13849-1.

Le lampade a LED integrate nella parte superiore della struttura indicano lo stato del sistema.
L’interno dell’area di lavoro è illuminato da LED per condizioni di lavoro ottimali per l’utilizzatore.

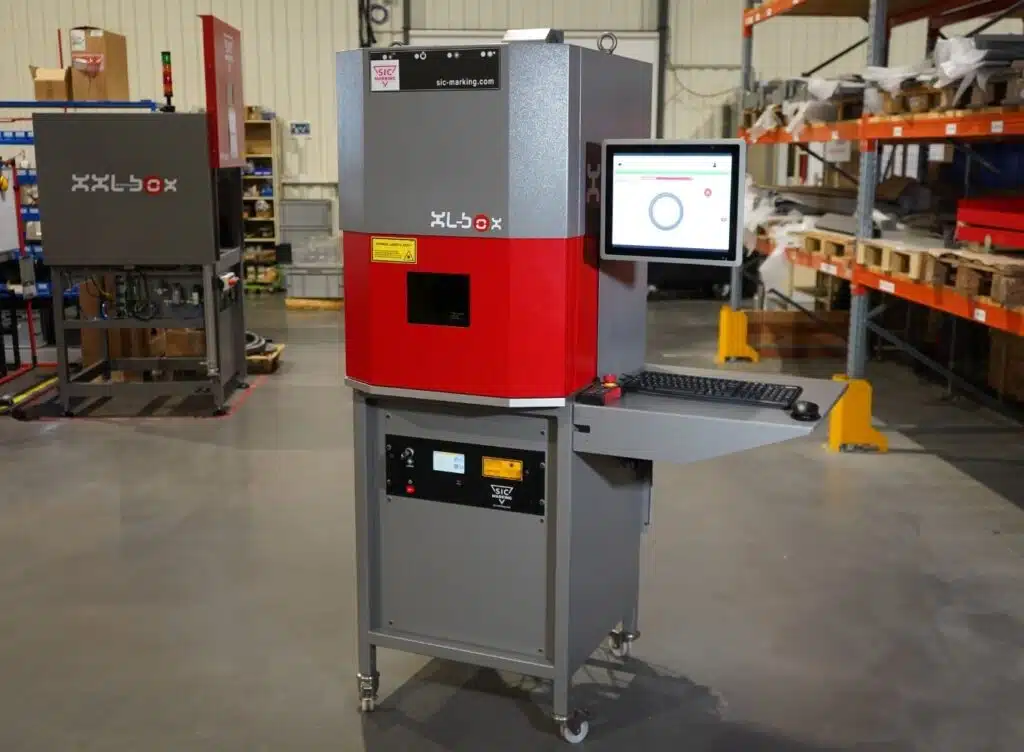

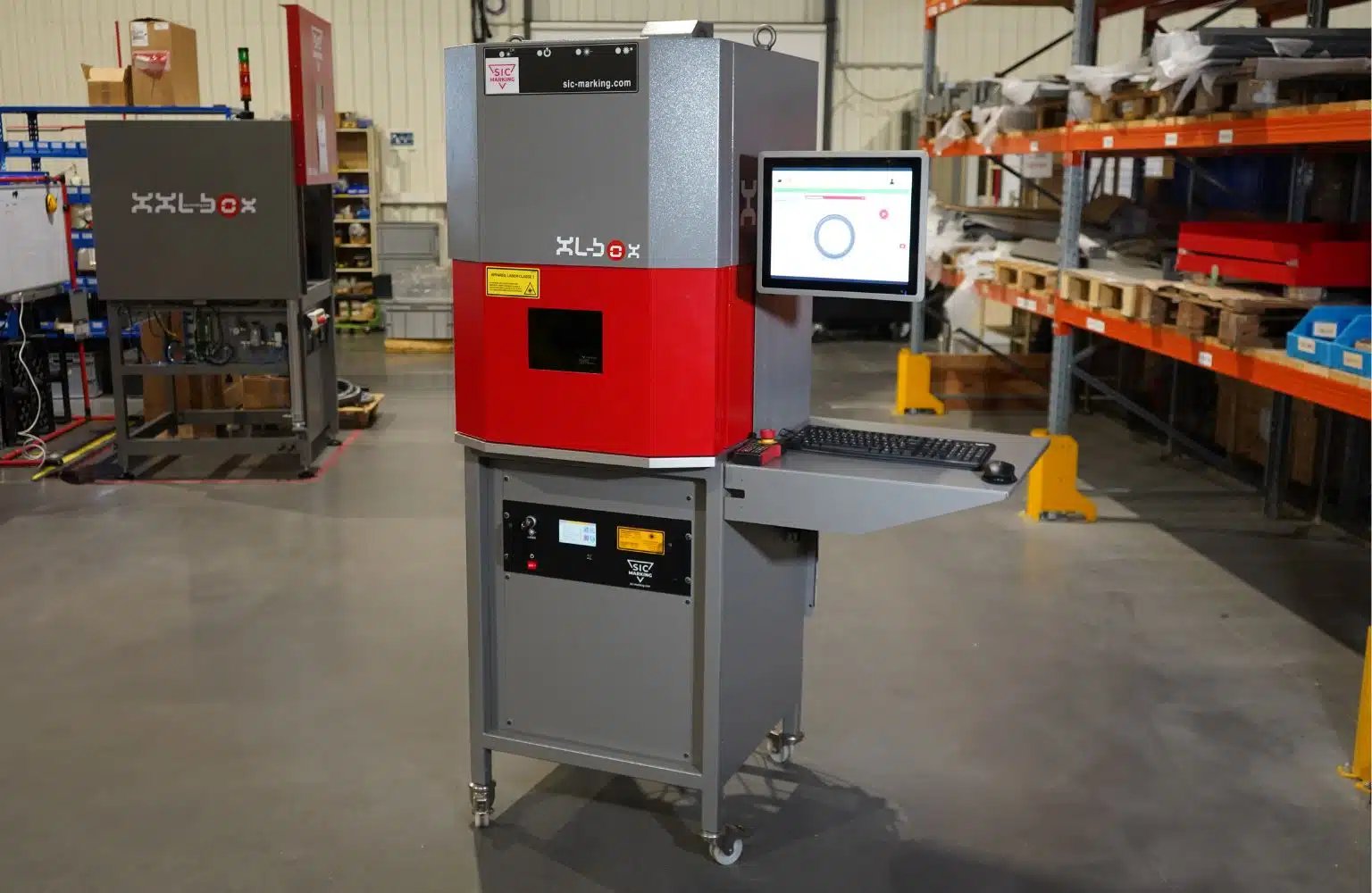

La XL-BOX può essere venduta con ruote e ripiano per un PC.

Zoom
marquage laser







POSSIBILI OPZIONI SU RICHIESTA



Ridimensionamento della cassa, utensili specifici, movimenti aggiuntivi (asse Z, asse rotante, asse automatico), ecc. possono essere aggiunti in base alle proprie esigenze.



Come optional sono disponibili anche la marcatura 3D (che consente di marcare uno o più pezzi di diverse altezze) o il sistema di lettura integrato.

Caratteristiche meccaniche

Area di marcatura

60 x 60*mm – 100 x 100 mm – 170 x 170mm – 220 x 220*mm – 300 x 300*mm (*consultarci)

Dimensioni esterne (l x p x a)

655 x 755 x 995 mm

Area di lavoro

570 x 564 mm

Dimensioni dei pezzi marcati

Altezza max 370 mm, lunghezza max 570 mm

Sicurezza

Chiusura di sicurezza della cassa classe 1 (norma EN 60825-1)

Caratteristiche elettroniche



Sorgente

Laser a fibra drogata all’itterbio SIC Marking

Modalità operativa

Pulsata (frequenza variabile)

Lunghezza d'onda

1064 nm

Lunghezza fibra ottica

3 m

Potenza media

20W, disponibile in 30W

Focalizzazione

Puntatore laser integrato

Raffreddamento

Solo ad aria

Software di controllo





Software

SIC Laser PC

Regolazioni

Impostazioni multiple della punta (velocità, potenza, frequenza, ecc.)

Opzioni carattere

True Type, codice a barre 1D, Datamatrix 2D

Importazione

Immagini (.bmp, .jpg) e file vettoriali (.plt, .dxf, .ai)

Marcatura

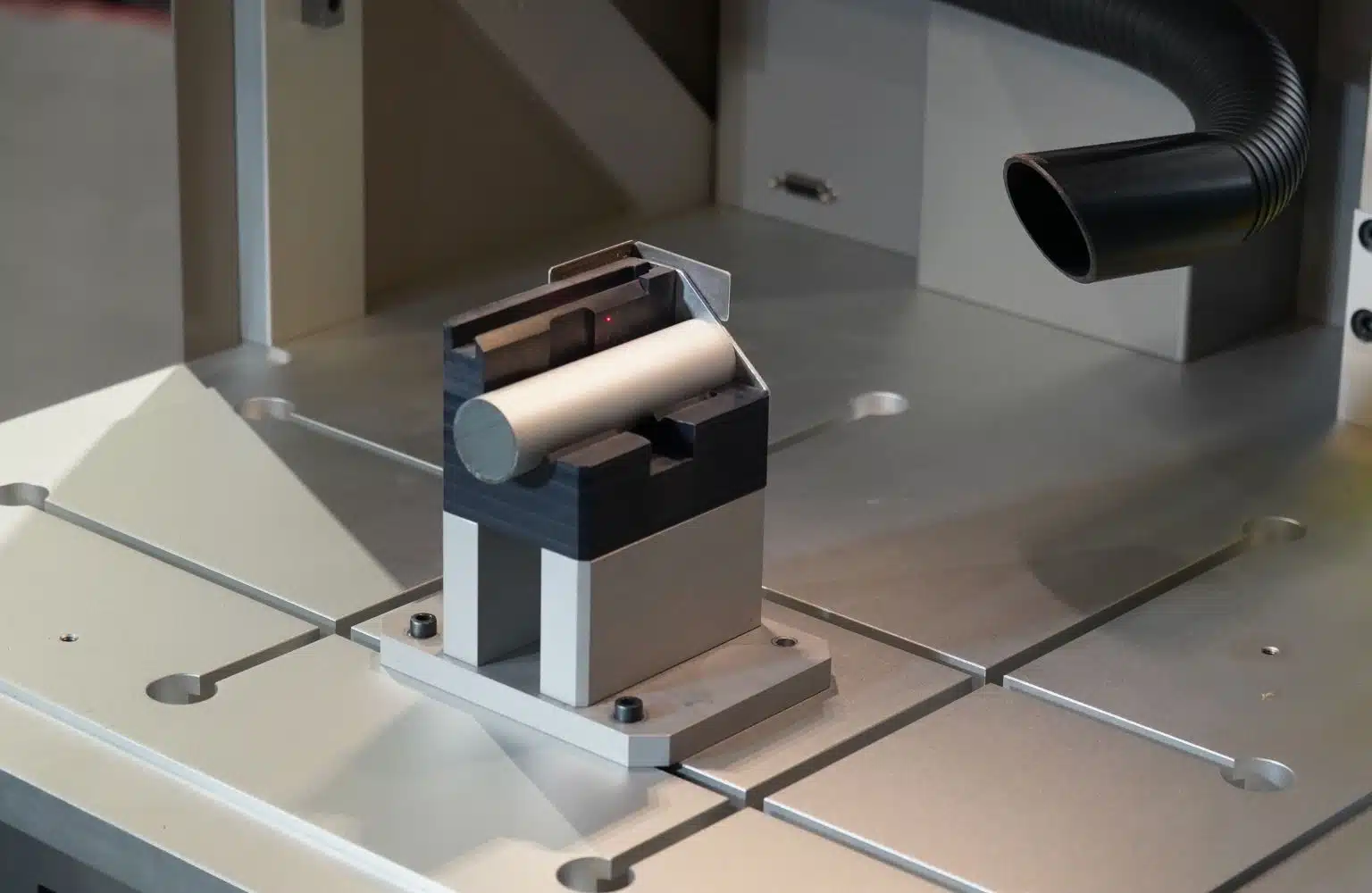

Pezzi cilindrici

Funzione database

Collegamento con file esterni (.txt, .xls)

Ingresso/uscita

Integrata

Uso

Creare e modificare file di marcatura (disegno, testo, codice a barre, Datamatrix, ecc.)

Opzioni

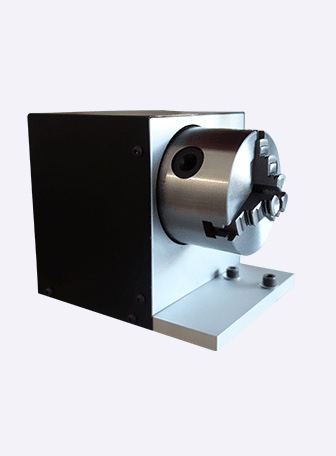

ASSE D ROTANTE

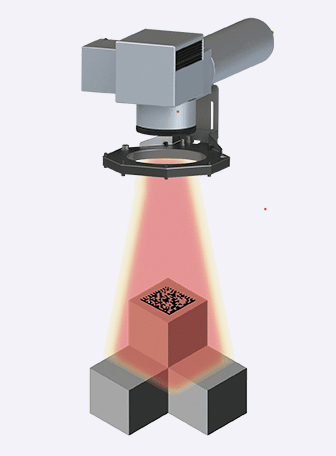

FUNZIONE LETTURA INTEGRATA

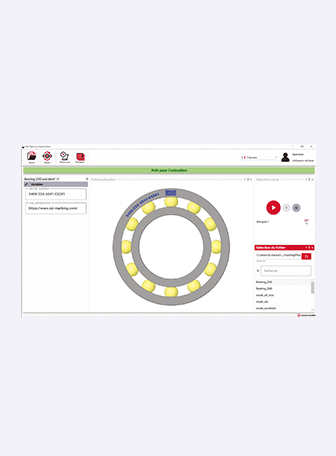

SOFTWARE SIC FACTORY AUTOMATION
