Gamma Macchine Stand alone

Stazione Laser XXL-BOX

Sicurezza. Pezzi voluminosi. Modularità totale.

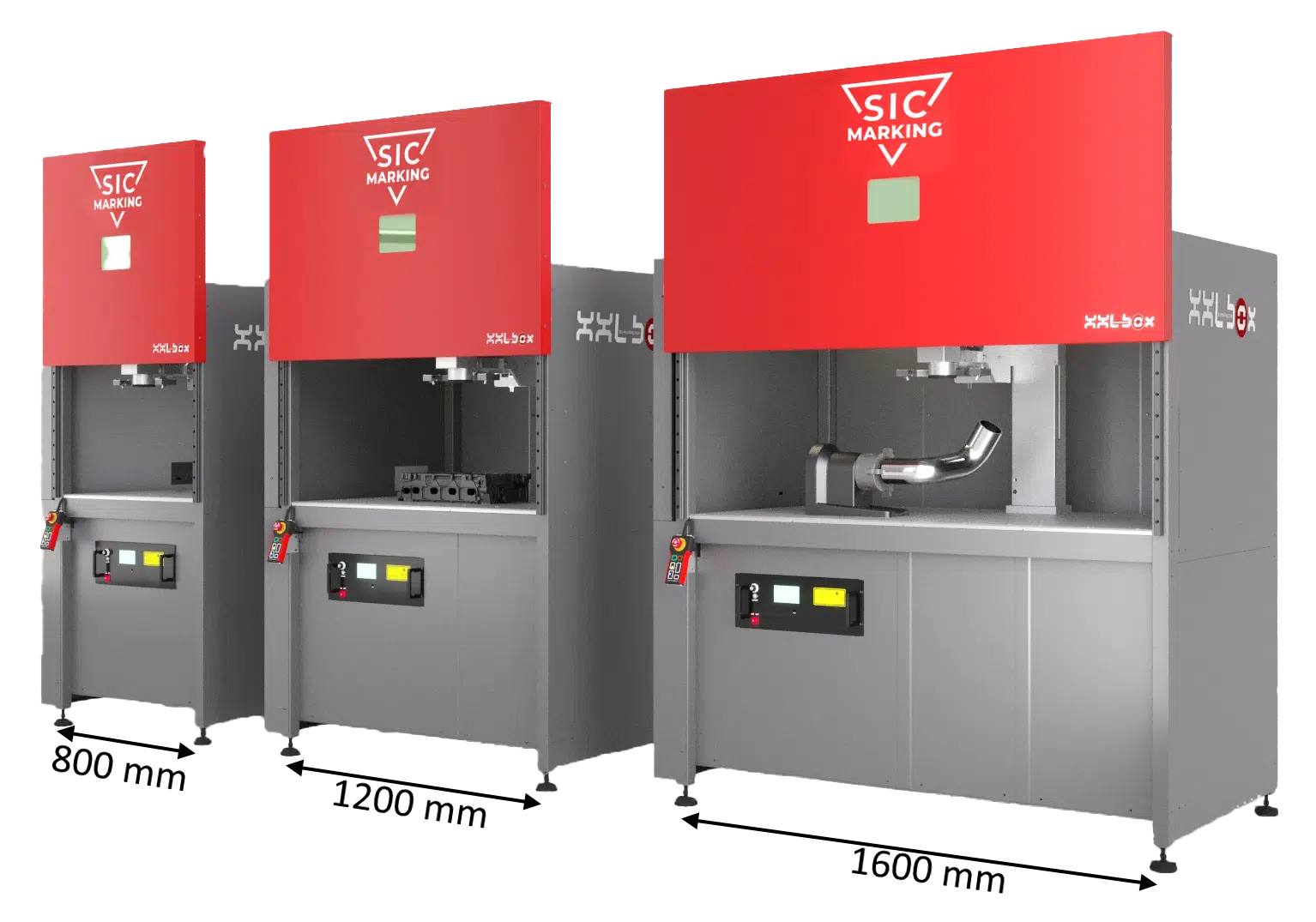

Il più grande volume di lavoro sul mercato, che consente di marcare i pezzi più voluminosi + Tre larghezze disponibili (800, 1200 e 1600 mm) per adattarsi a tutti i vostri pezzi.

Ampia gamma di sorgenti da 20W a 100W, per soddisfare tutte le esigenze industriali.

Due modalità di utilizzo: modalità operatore e modalità robot per l'integrazione in una linea di produzione.

Stazione modulare con tre possibili configurazioni degli assi e diverse opzioni disponibili (piattaforma, cassetti, ecc.).

Macchina di marcatura laser robusta e sicura, che garantisce una sicurezza totale negli ambienti industriali più esigenti.

Descrizione Specifiche tecniche Accessori

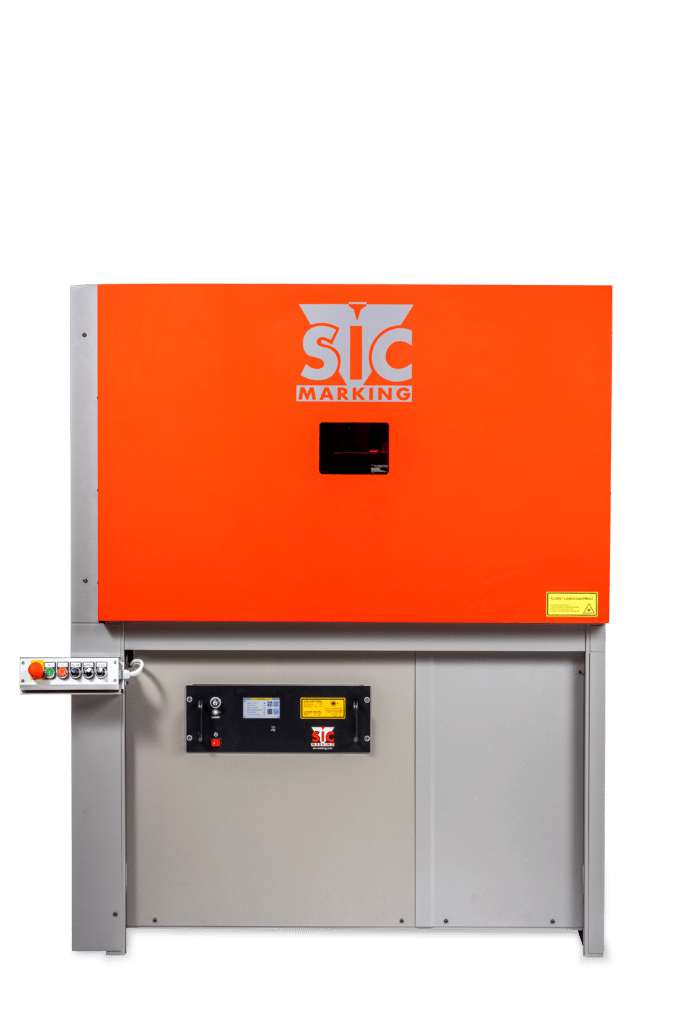

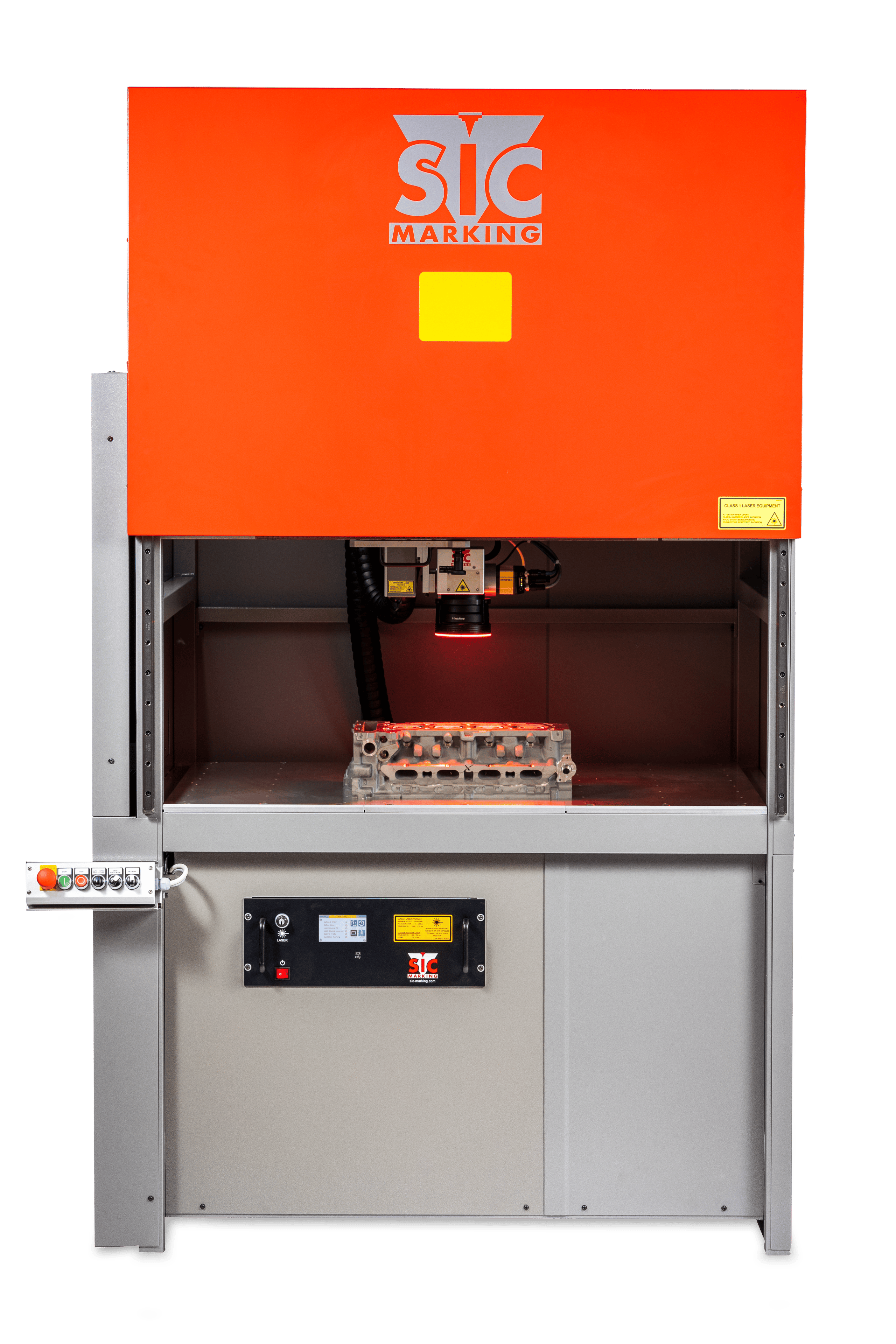

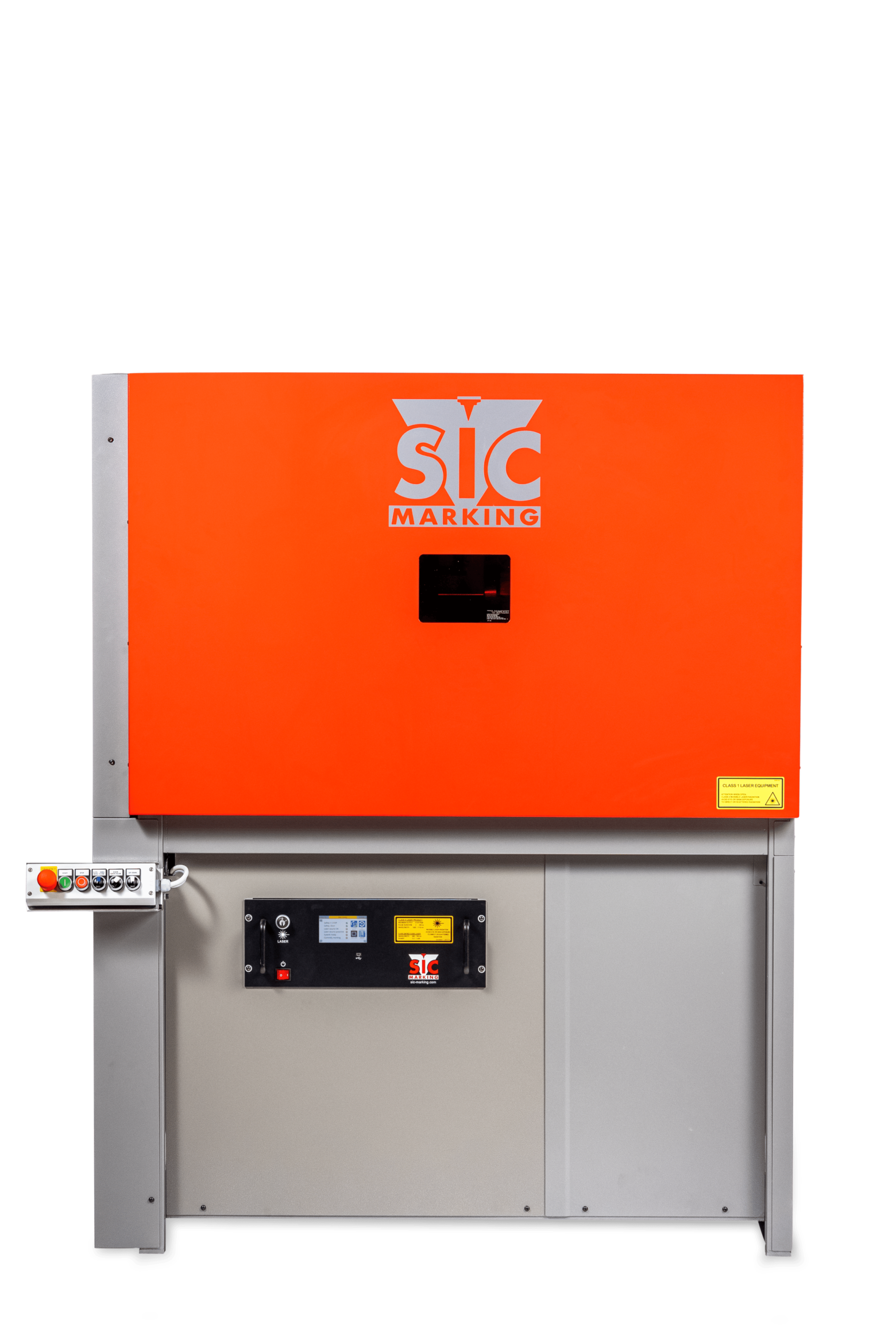

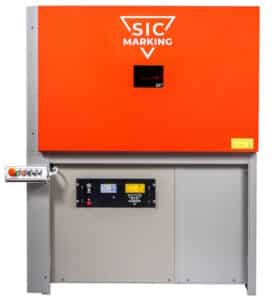

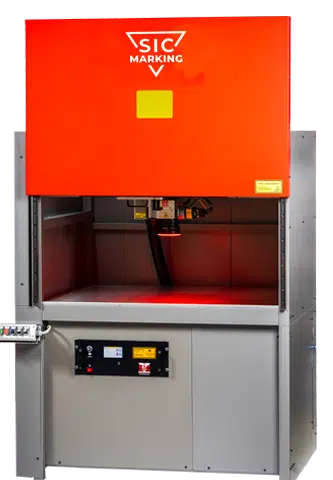

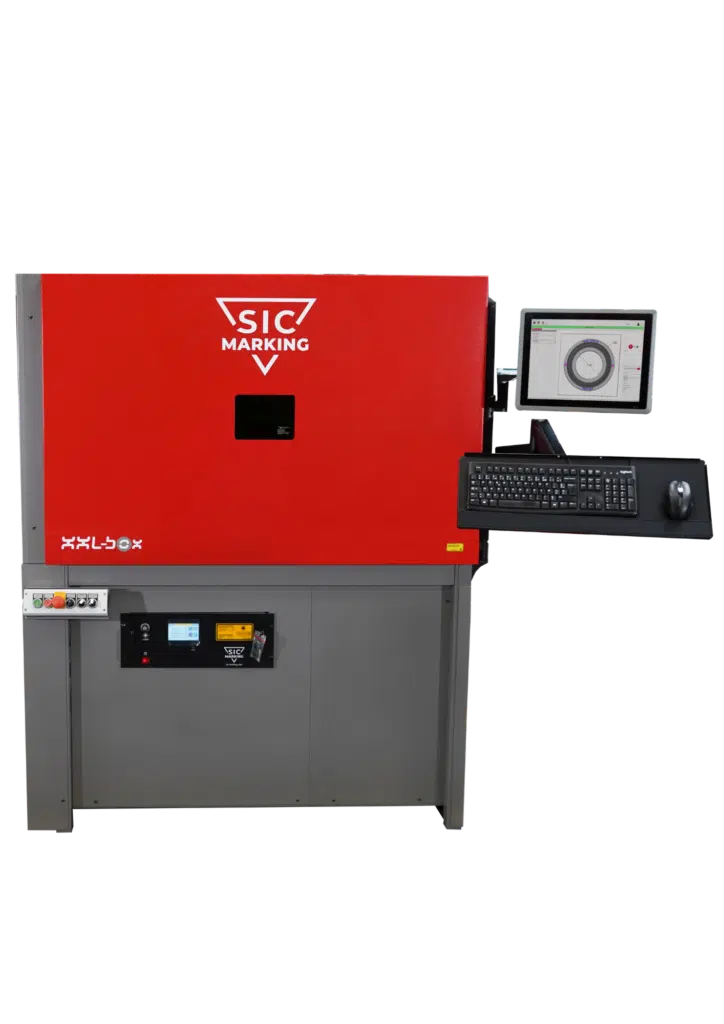

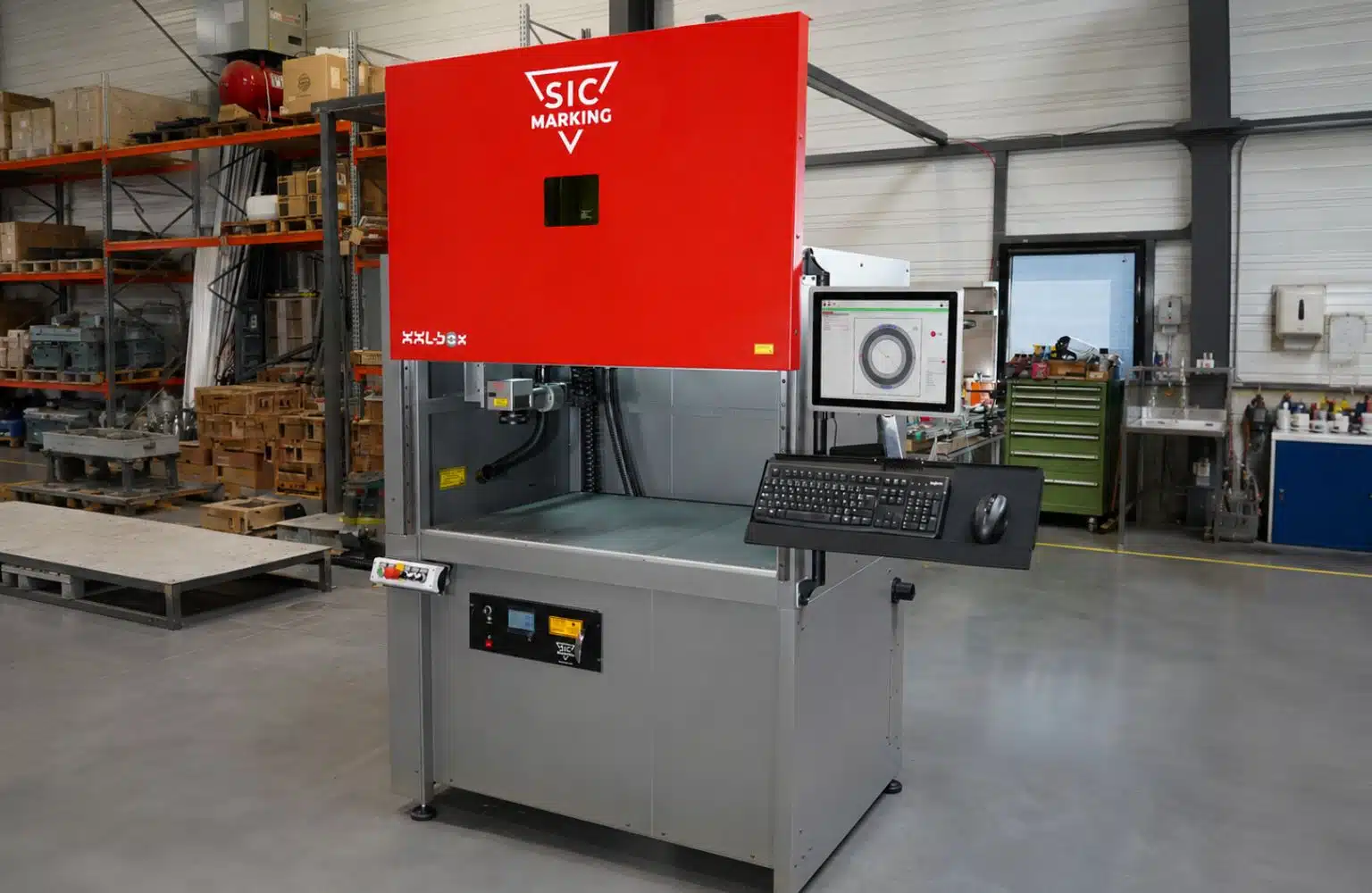

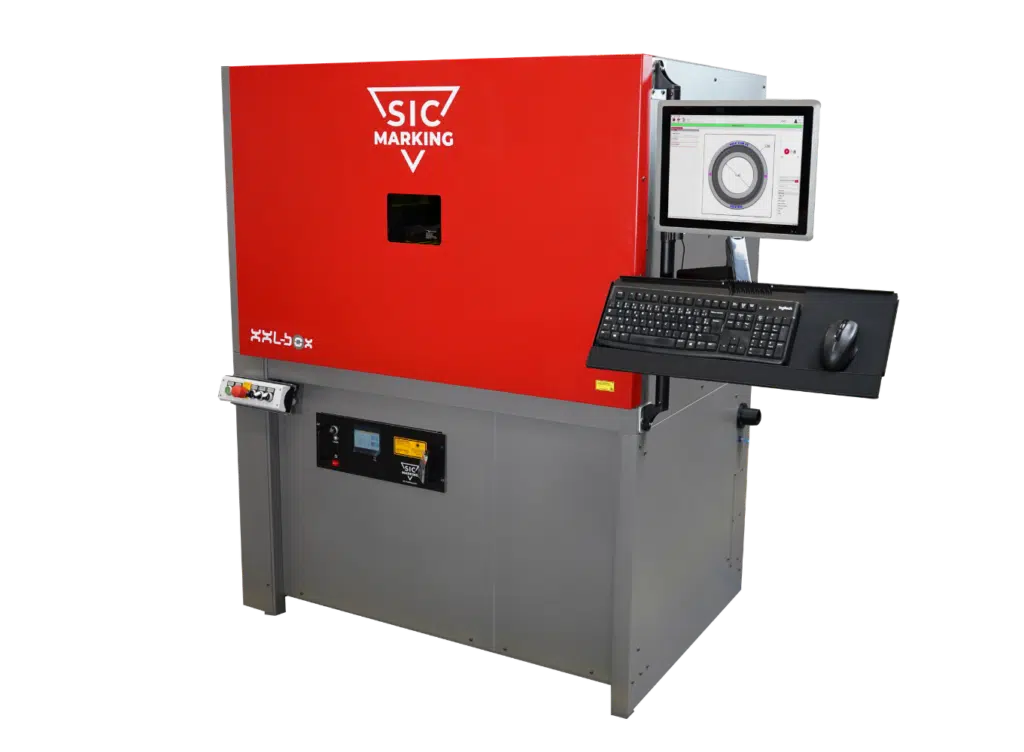

XXL-BOX è una stazione di marcatura laser sicura di Classe 1 con porta automatica.

È completamente modulare e può marcare pezzi di grandi dimensioni.

Questa stazione è adatta anche a operazioni di preparazione superficiale, come la pulizia o la micro-sabbiatura.

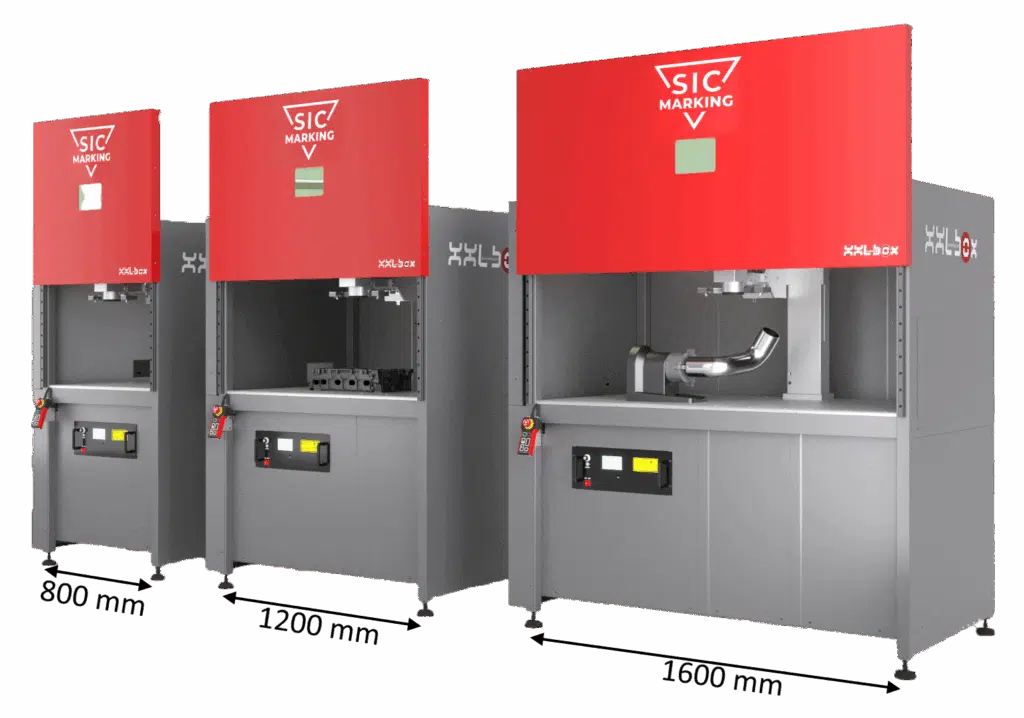

XXL-BOX è disponibile in 3 larghezze: 800, 1200 o 1600 mm. È equipaggiata con un laser a fibra da 20W a 100W, per rispondere anche alle applicazioni più esigenti.

Il suo design modulare consente l’integrazione di diverse opzioni (lettura del codice integrata nella testa di marcatura, modulo 3D).

Le diverse configurazioni degli assi permettono a XXL-BOX di adattarsi facilmente al tuo processo produttivo.

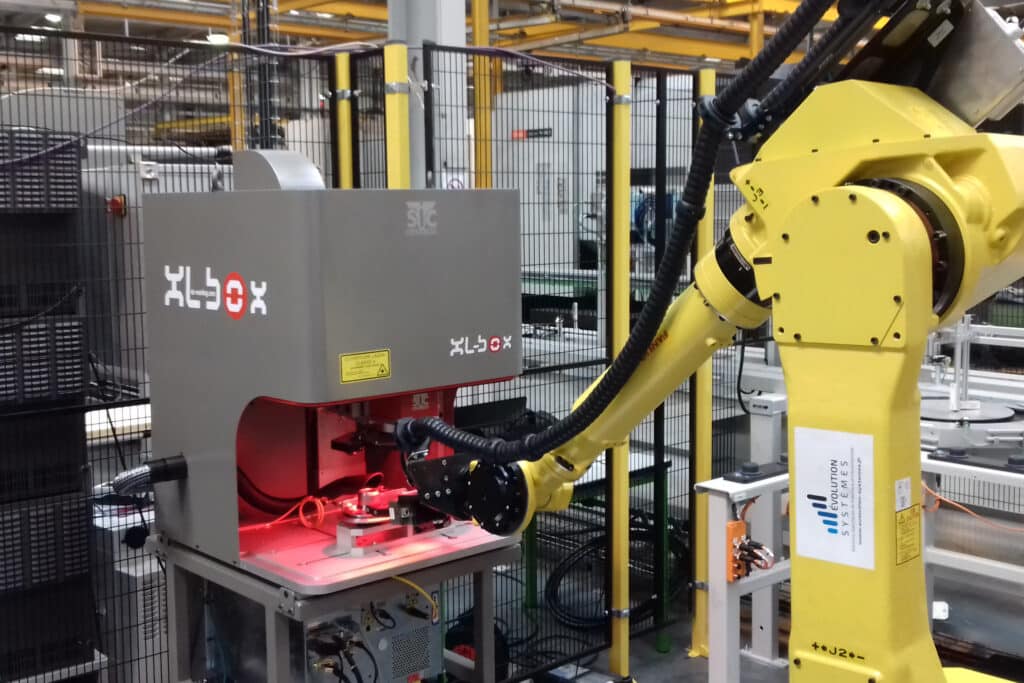

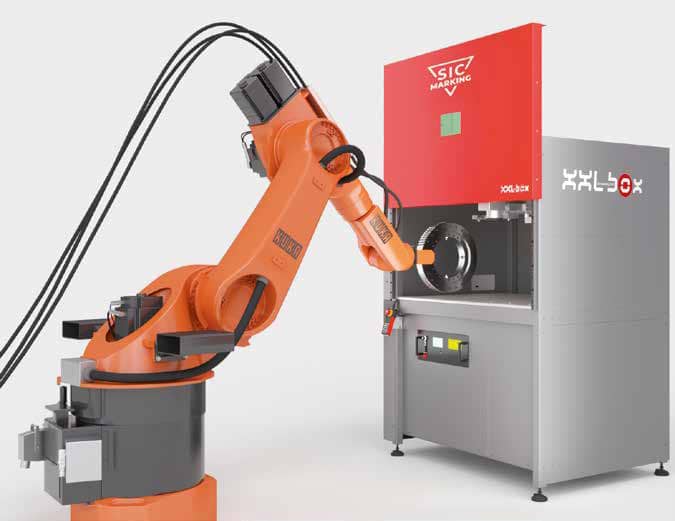

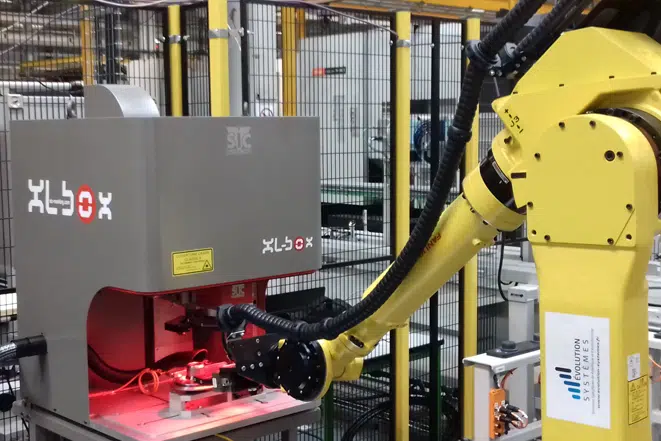

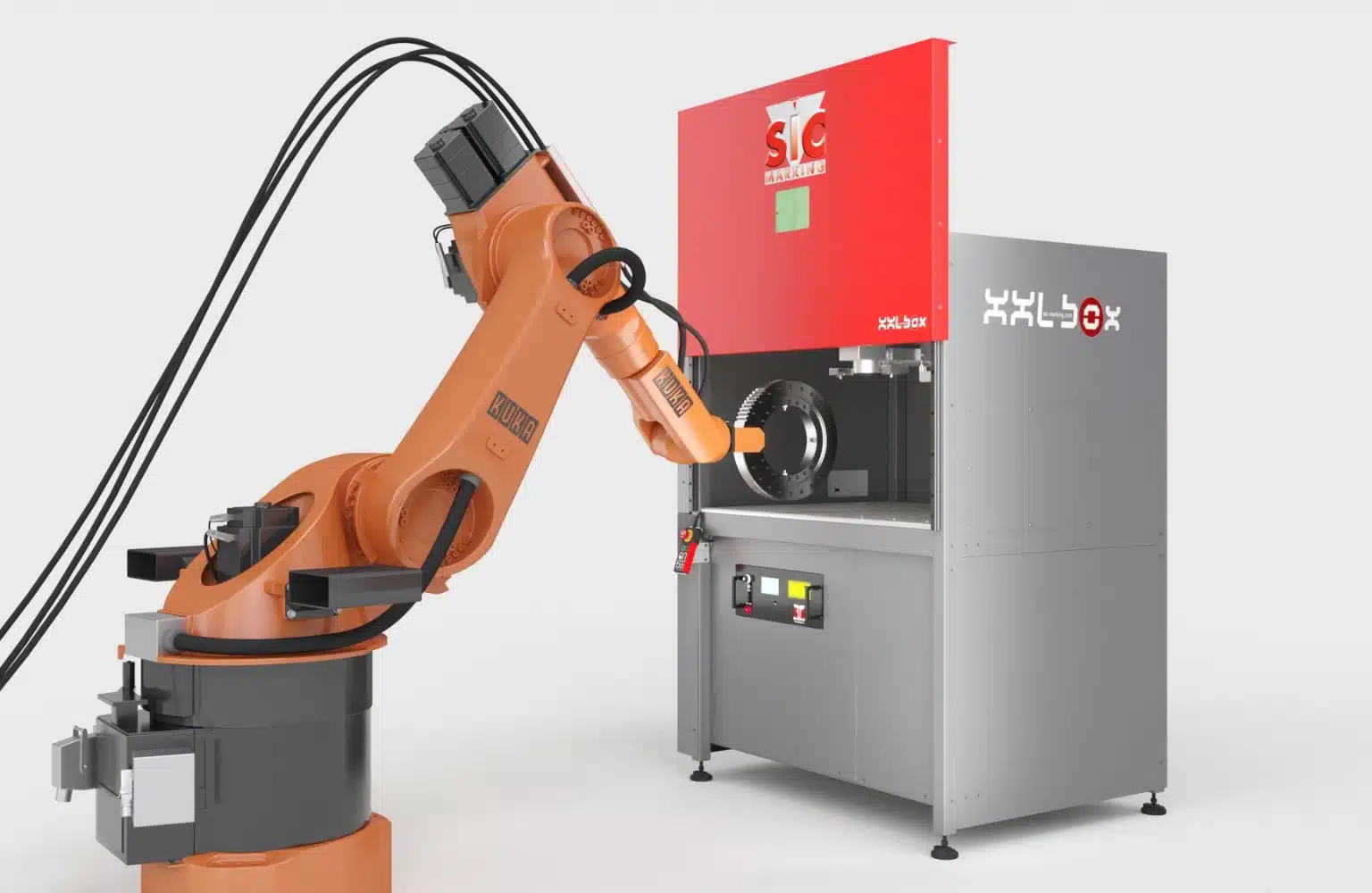

XXL-BOX è anche una soluzione chiavi in mano facilmente integrabile in una cella robotizzata.

Tecnologia Laser Fibra
Potenza 20W / 30W / 50W / 60W / 100W
Sicurezza Classe 1 (standard EN 60825-1)
Dimensioni Esterne (W x D x H) XXLBOX 800 : 1020 x 1040 x 1850 mm | XXLBOX 1200: 1220 x 1040 x 1850 mm | XXLBOX 1600: 1620 x 1040 x 1850 mm
Configurazione Assi Manuale, motorizzato o pilotato.
Finestra di marcatura F100: 60 x 60 mm* | F160: 100 x 100 mm | F254: 170 x 170 mm | F330: 220 x 220 mm* | F430: 300 x 300 mm* | (*consultaci)
Altezza massima dell'area 400 mm con F160

L’aspiratore di fumi è essenziale per proteggere gli operatori dai fumi emessi e mantenere una qualità di marcatura ottimale. Rimuove efficacemente particelle e fumi generati durante la marcatura laser, evitando l'accumulo su pezzi o lenti. Proteggendo operatori e apparecchiature, prolunga la durata del sistema e rispetta le normative di sicurezza industriale.

Axe rotatif charge lourde

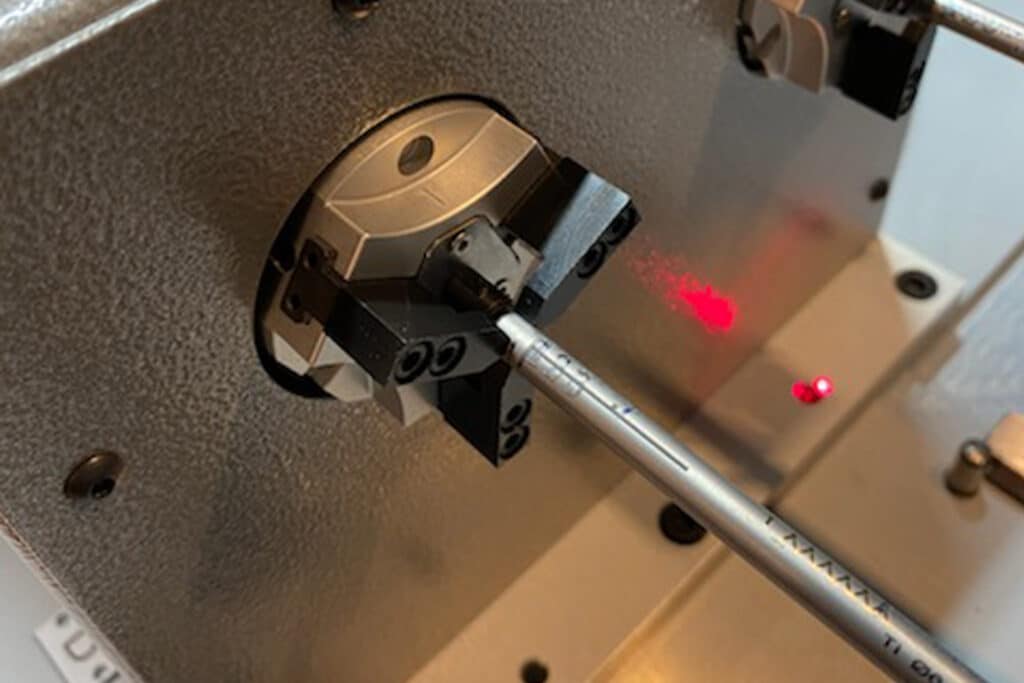

L'asse rotante consente di marcare pezzi cilindrici fino a 30kg, garantendo una marcatura precisa e uniforme su tutta la superficie. Ottimizza la produttività automatizzando il processo di marcatura senza bisogno di riposizionamento manuale.

Supports et posages sur-mesure

Sviluppo di supporti e posaggi su misura.

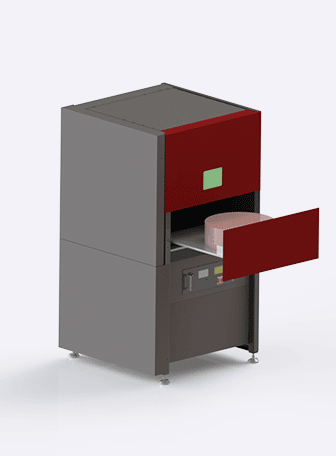

Tiroir manuel ou automatique marquage lot de pièces

Facilita notevolmente la movimentazione dei pezzi e riduce il tempo ciclo macchina.

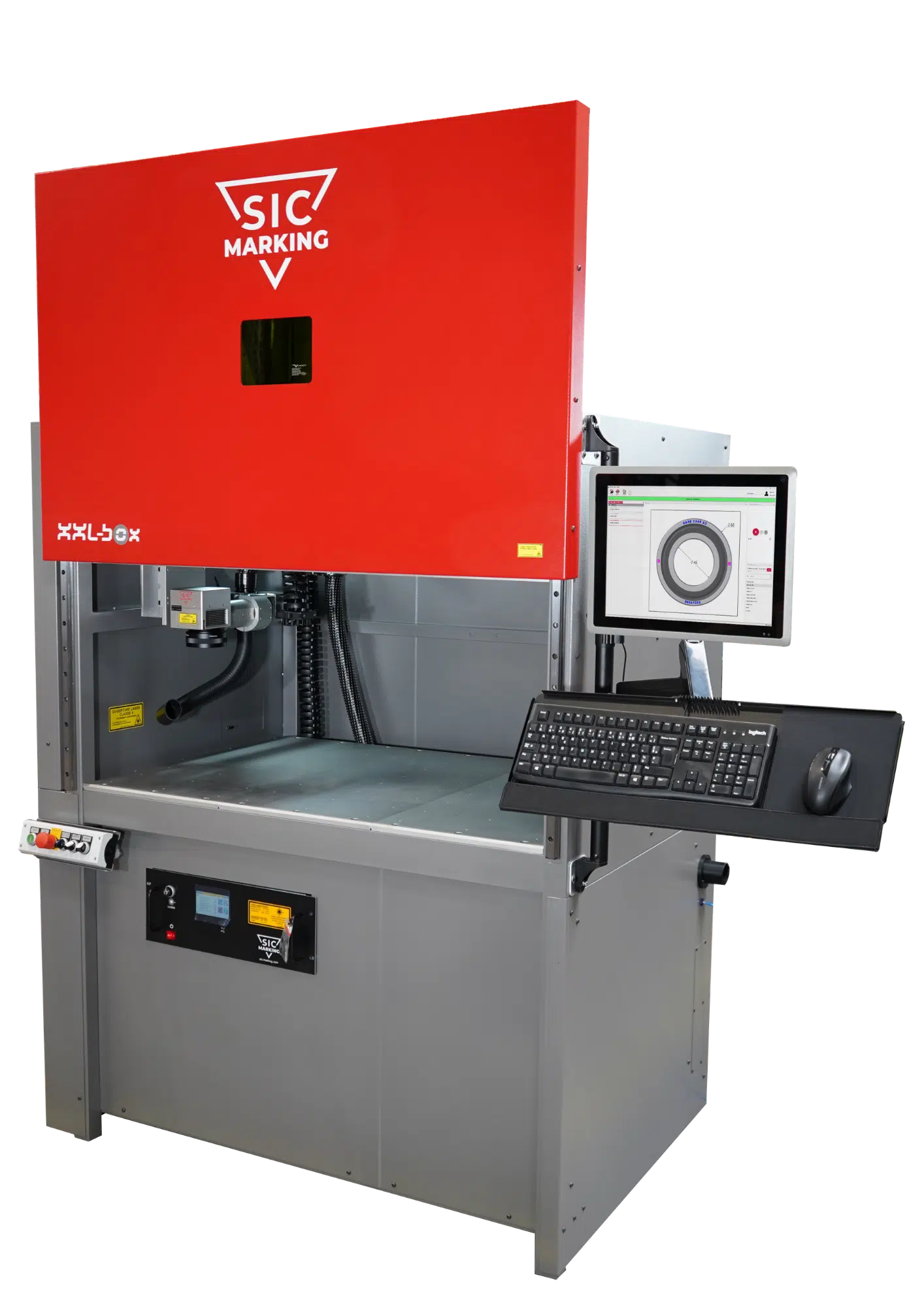

IHM sur bras

Configurazione che offre un'ergonomia ottimale per l'operatore: l'HMI può essere facilmente spostata, orientata o avvicinata secondo necessità.

Il lettore di codici consente la verifica immediata dei codici 1D e 2D prodotti dal FIT Laser. Integrato nella testa di marcatura o esternamente sulla linea di produzione, garantisce una lettura affidabile dei codici per la tracciabilità. Collegato al controller, consente una validazione automatica e rapida.

Vantaggi principali

Volume utile massimo

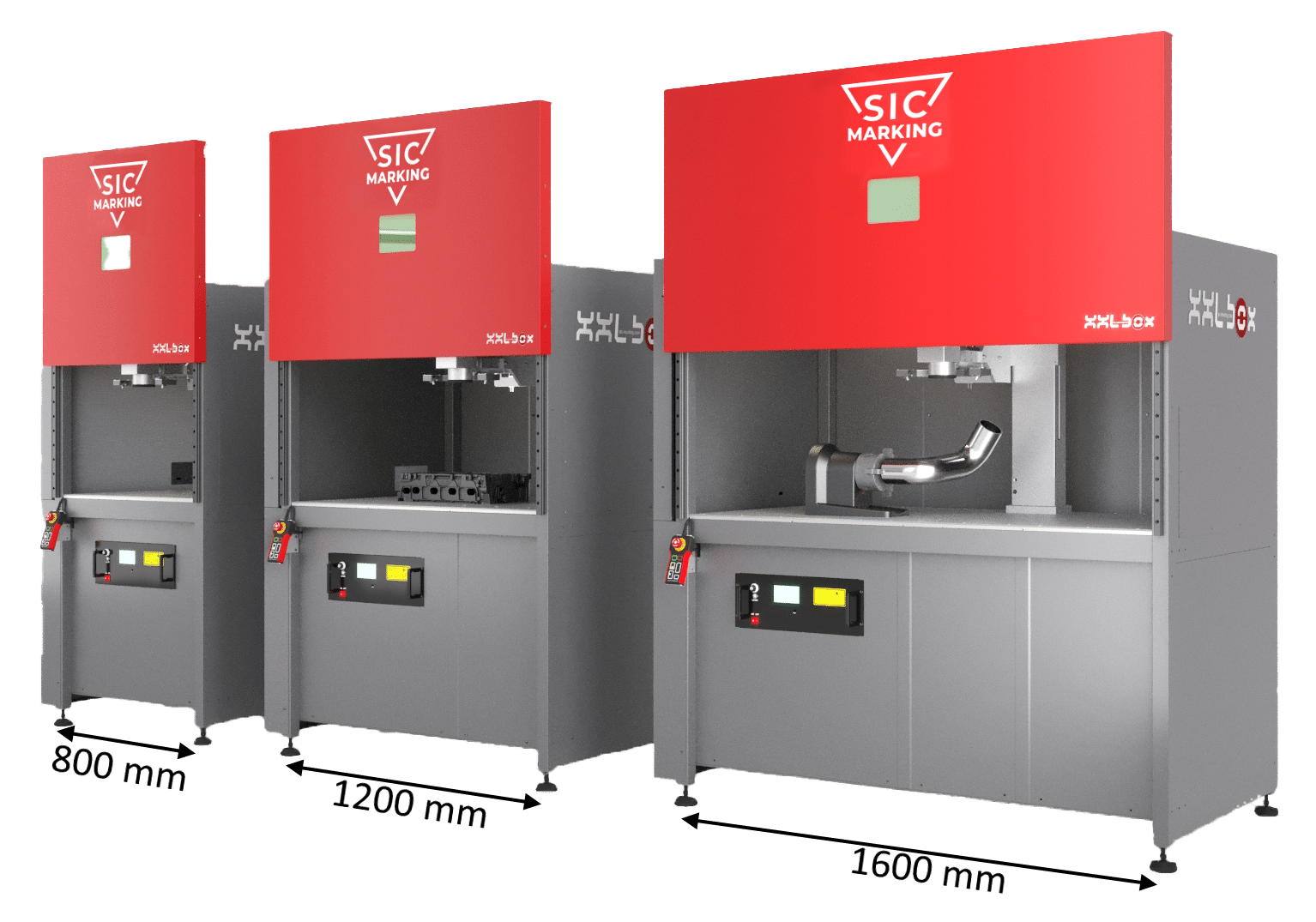

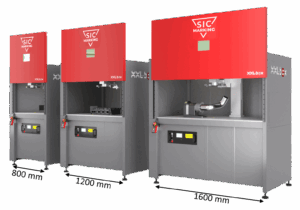

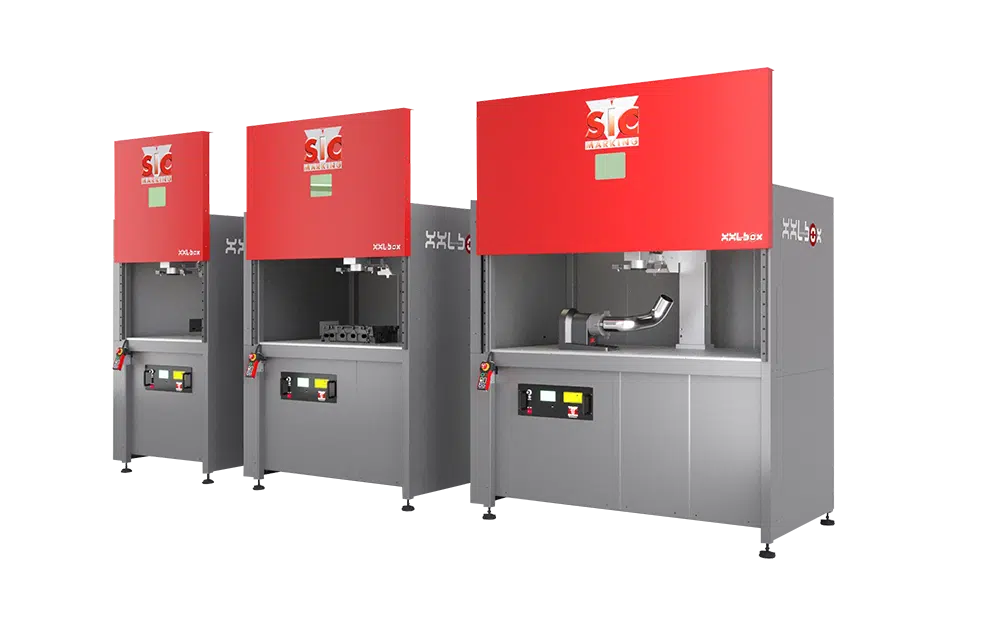

3 larghezze disponibili: 800, 1200 e 1600 mm

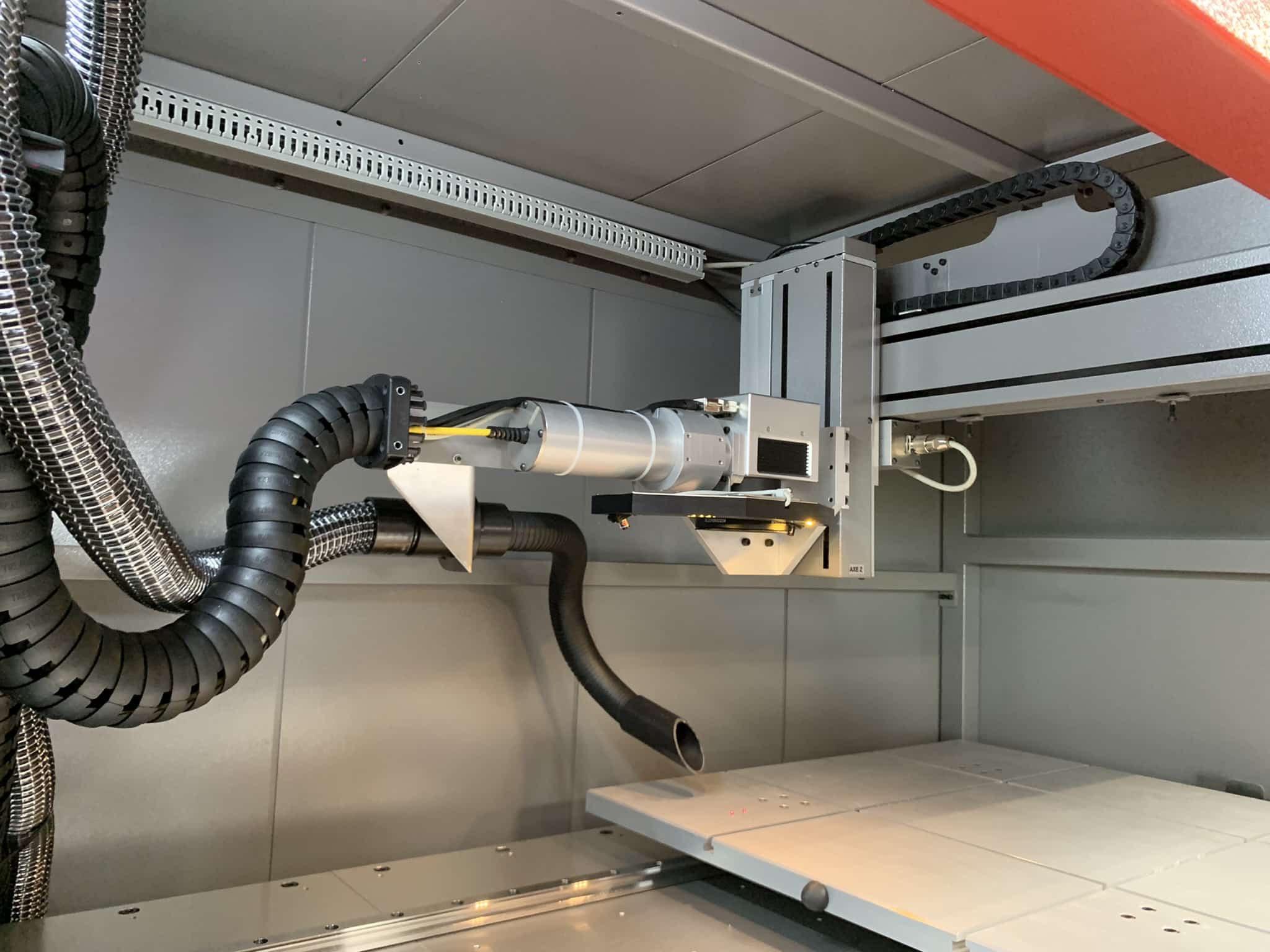

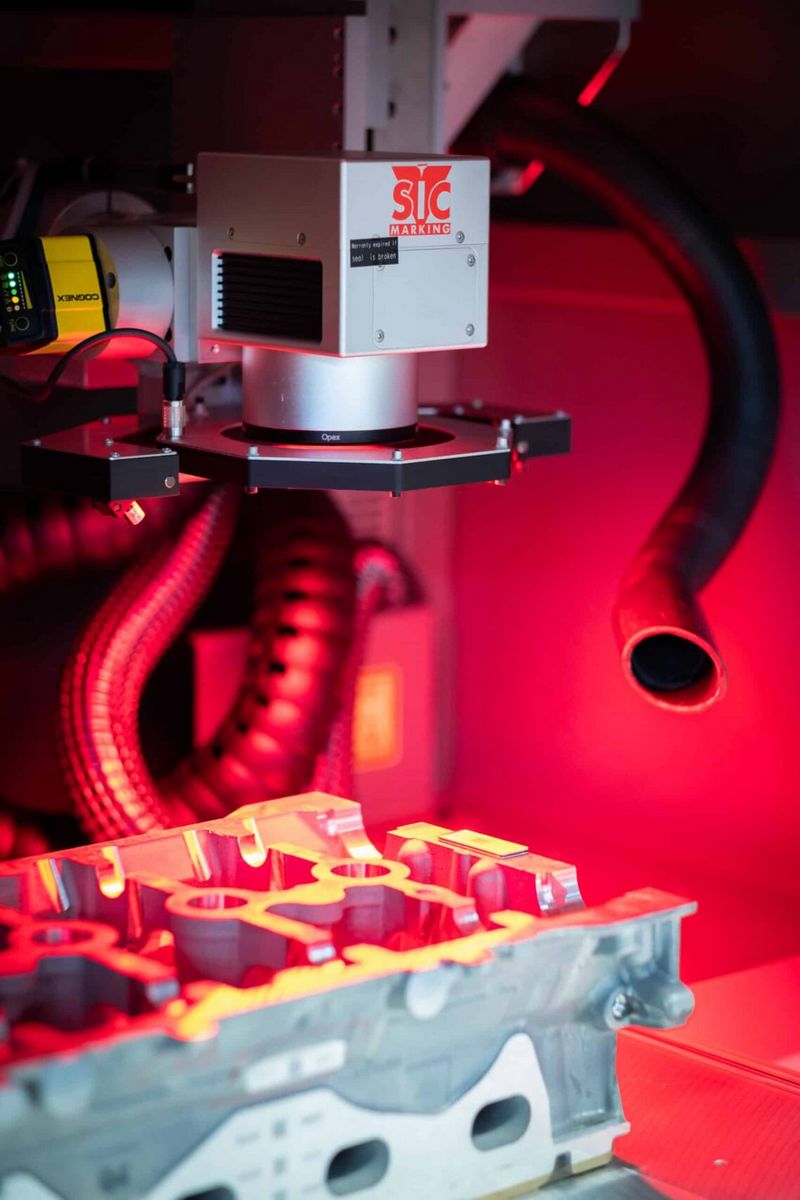

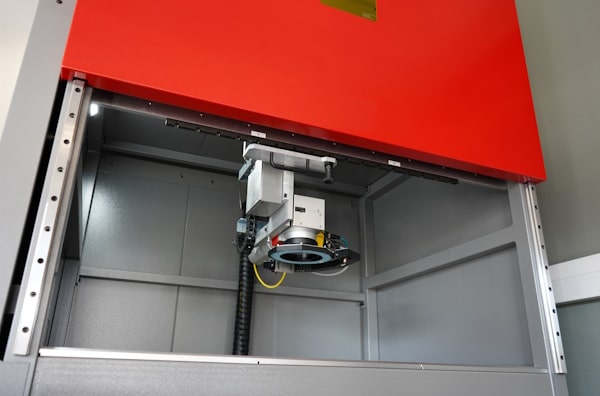

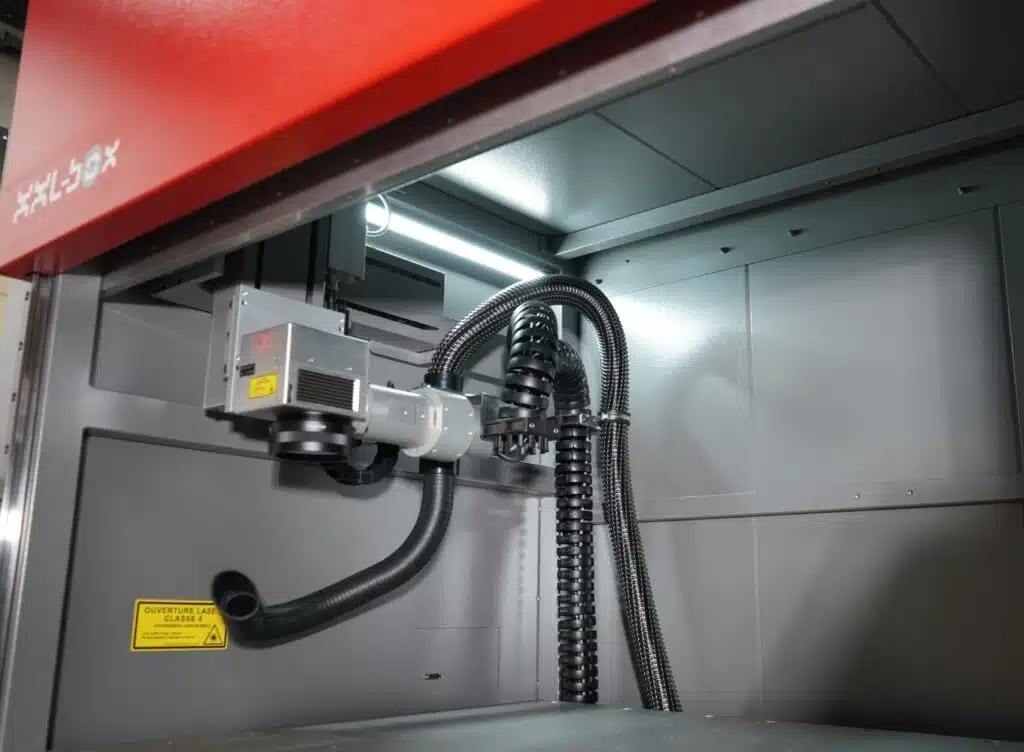

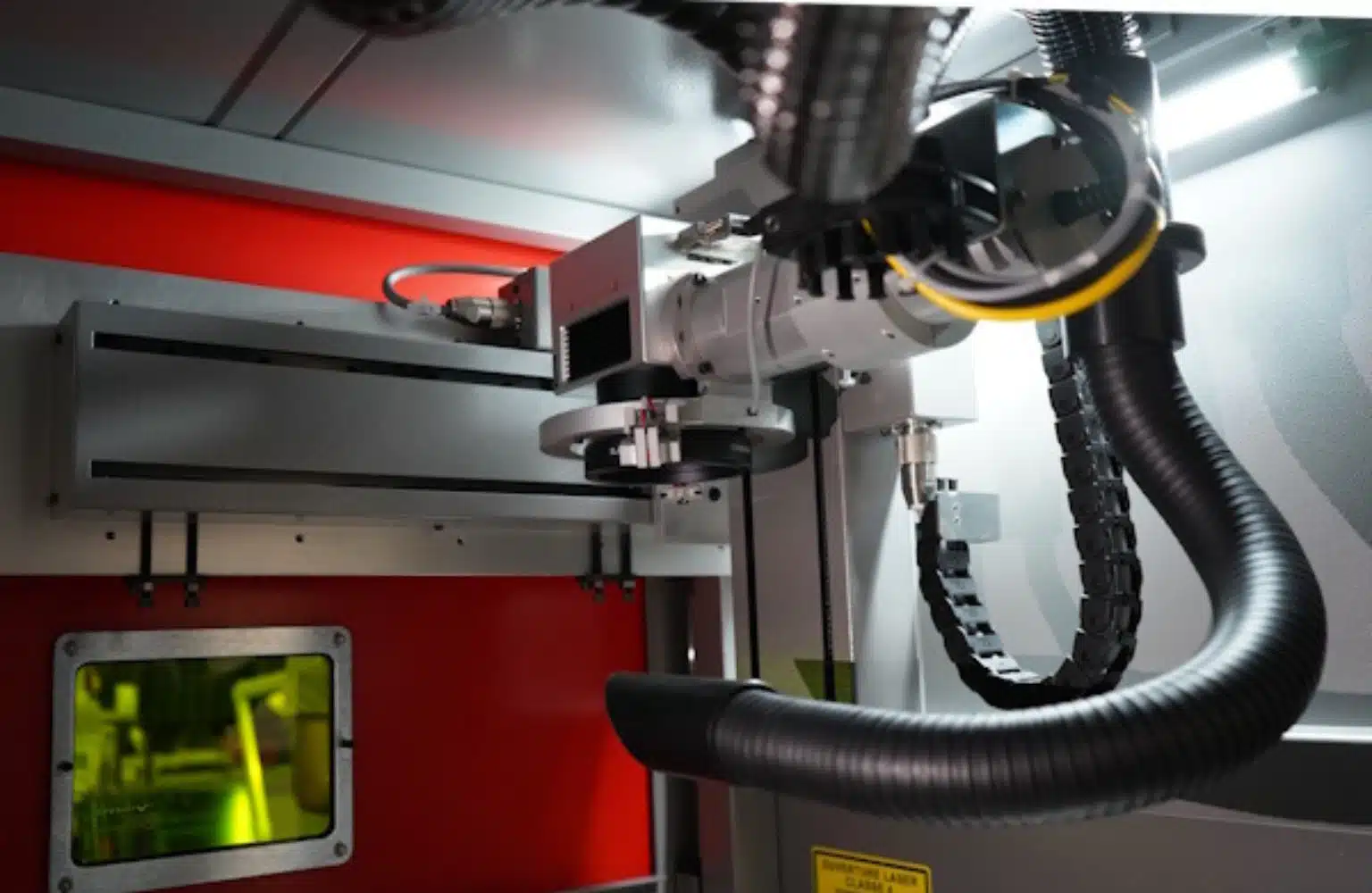

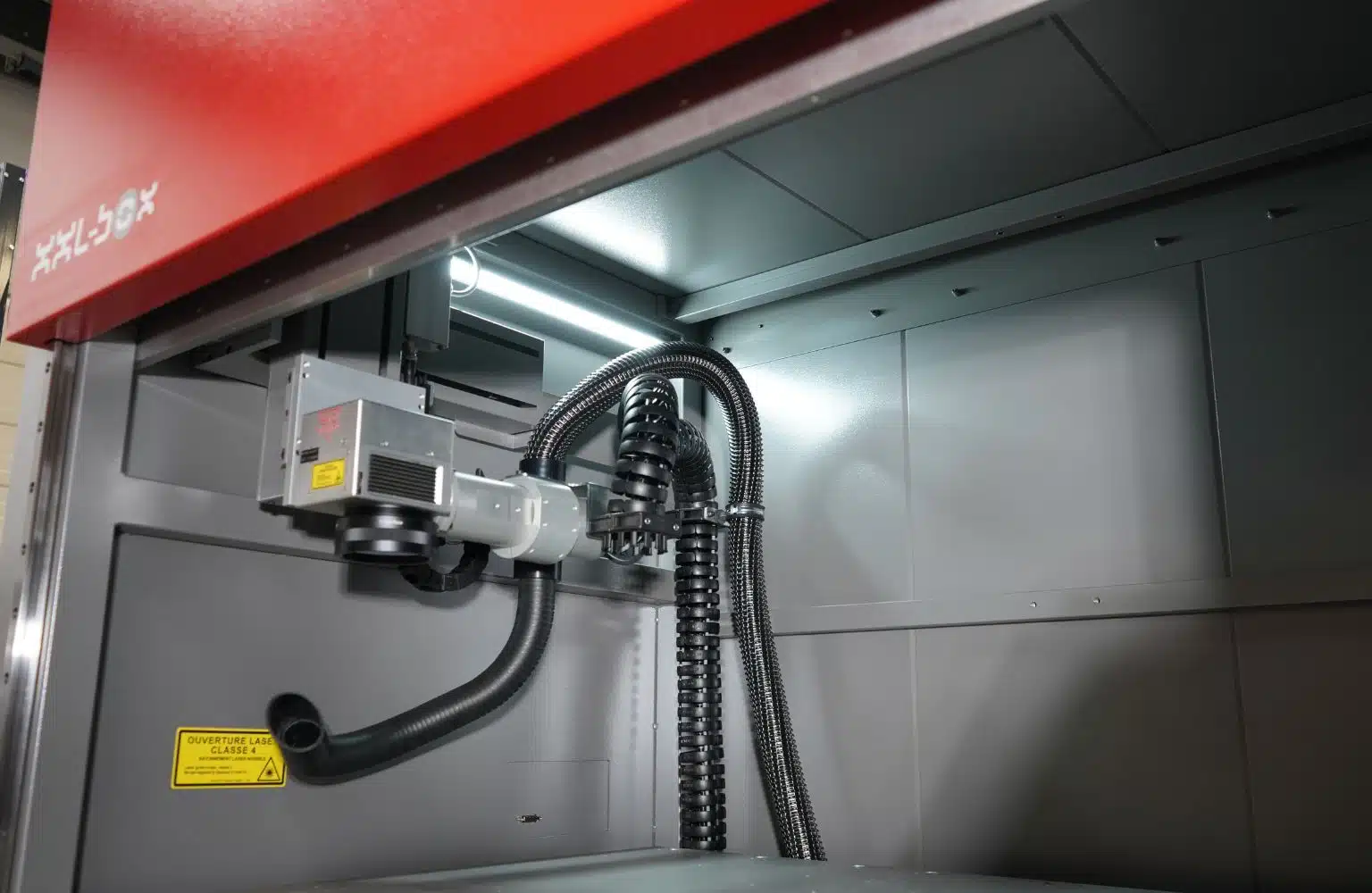

Area di marcatura ottimizzata. Grazie alla testa di marcatura sospesa, XXL-Box sfrutta al massimo il suo volume di lavoro senza ostacolare l’area operativa.

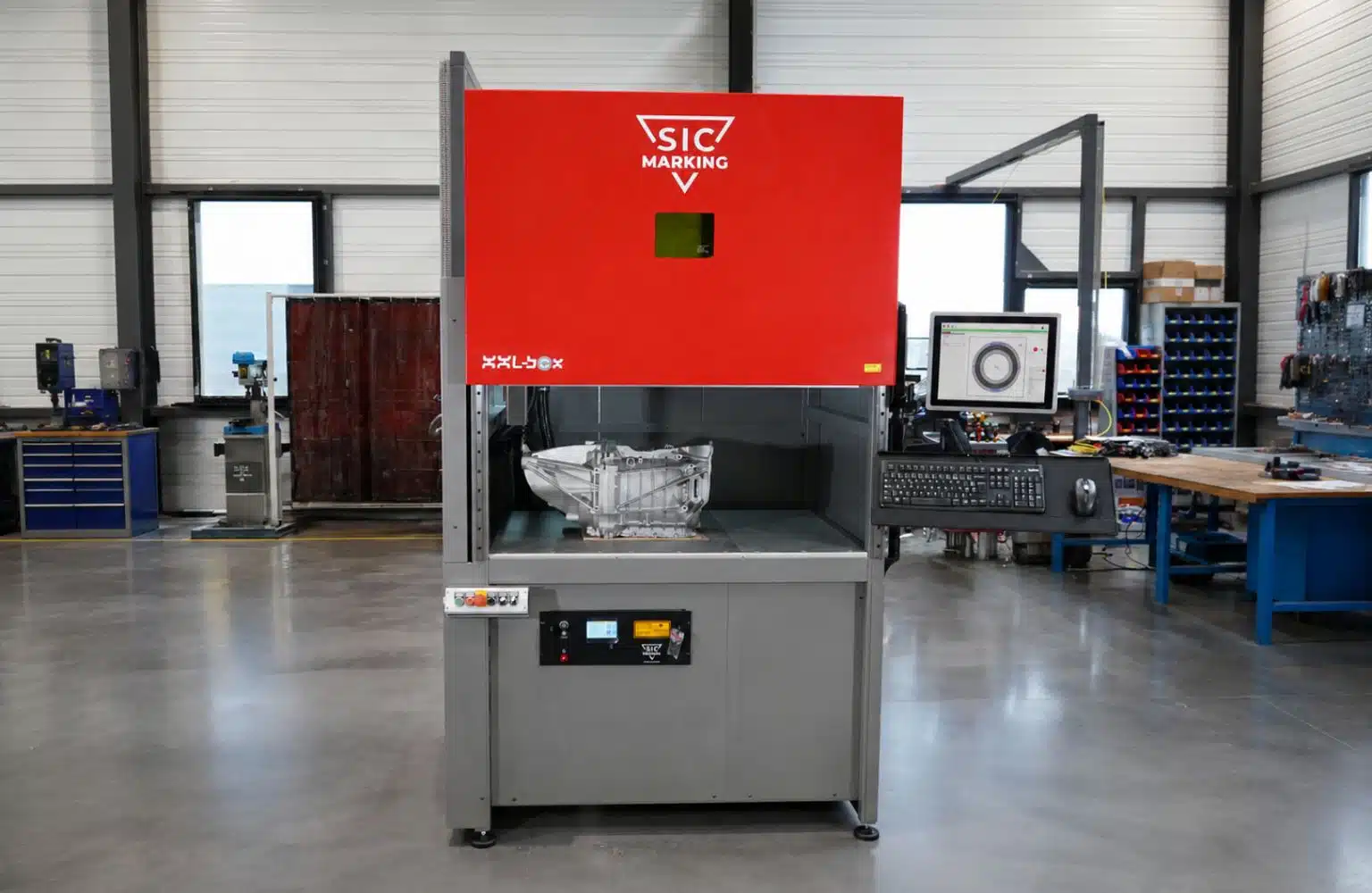

Il più grande volume di lavoro sul mercato, grazie alla capacità di marcare pezzi fino a 520 mm di altezza e 820 mm di profondità.

Una stazione sicura e robusta

Stazione di sicurezza di CLASSE 1 conforme alla norma di sicurezza LASER EN 60825-1, che garantisce la massima protezione.

Struttura robusta in acciaio saldato, adatta agli ambienti industriali.

Una soluzione completamente modulare

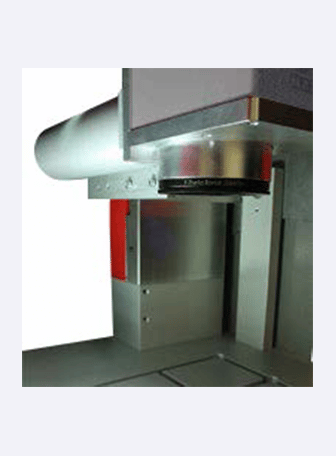

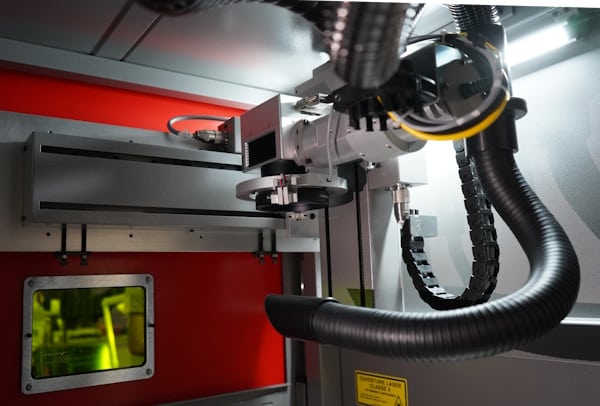

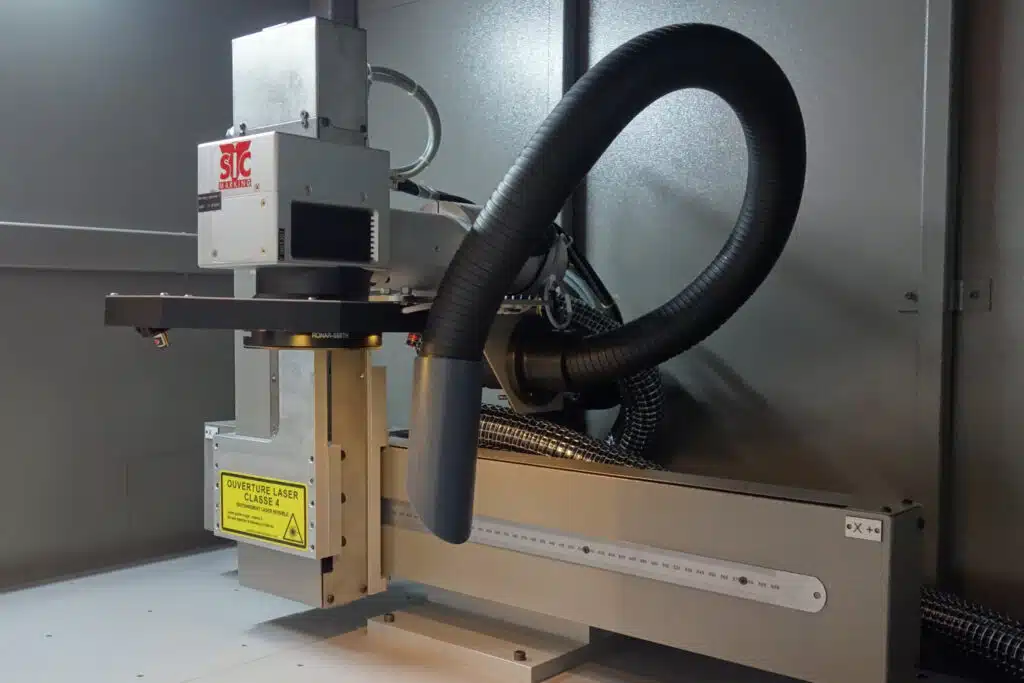

Configurazioni degli assi per soluzioni personalizzate:

– Asse manuale: per un’installazione rapida e semplice
– Asse motorizzato: per una gestione facilitata e costi ridotti
– Asse controllato: per un’automazione completa

Massima flessibilità per la marcatura di pezzi voluminosi o vassoi portapezzi, garantendo una produttività senza compromessi

Opzioni disponibili:

    • Tavola rotante
    • Cassetto

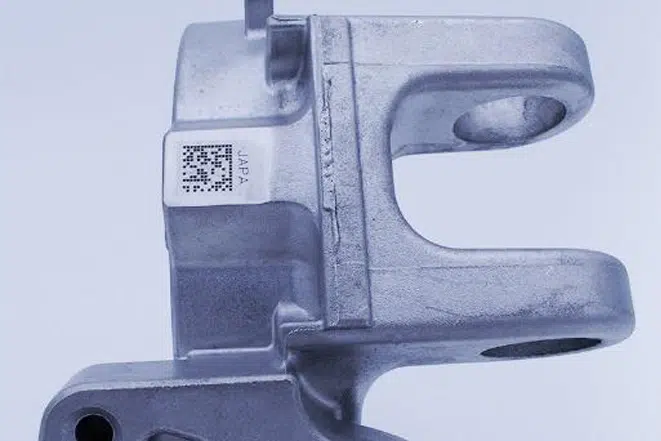

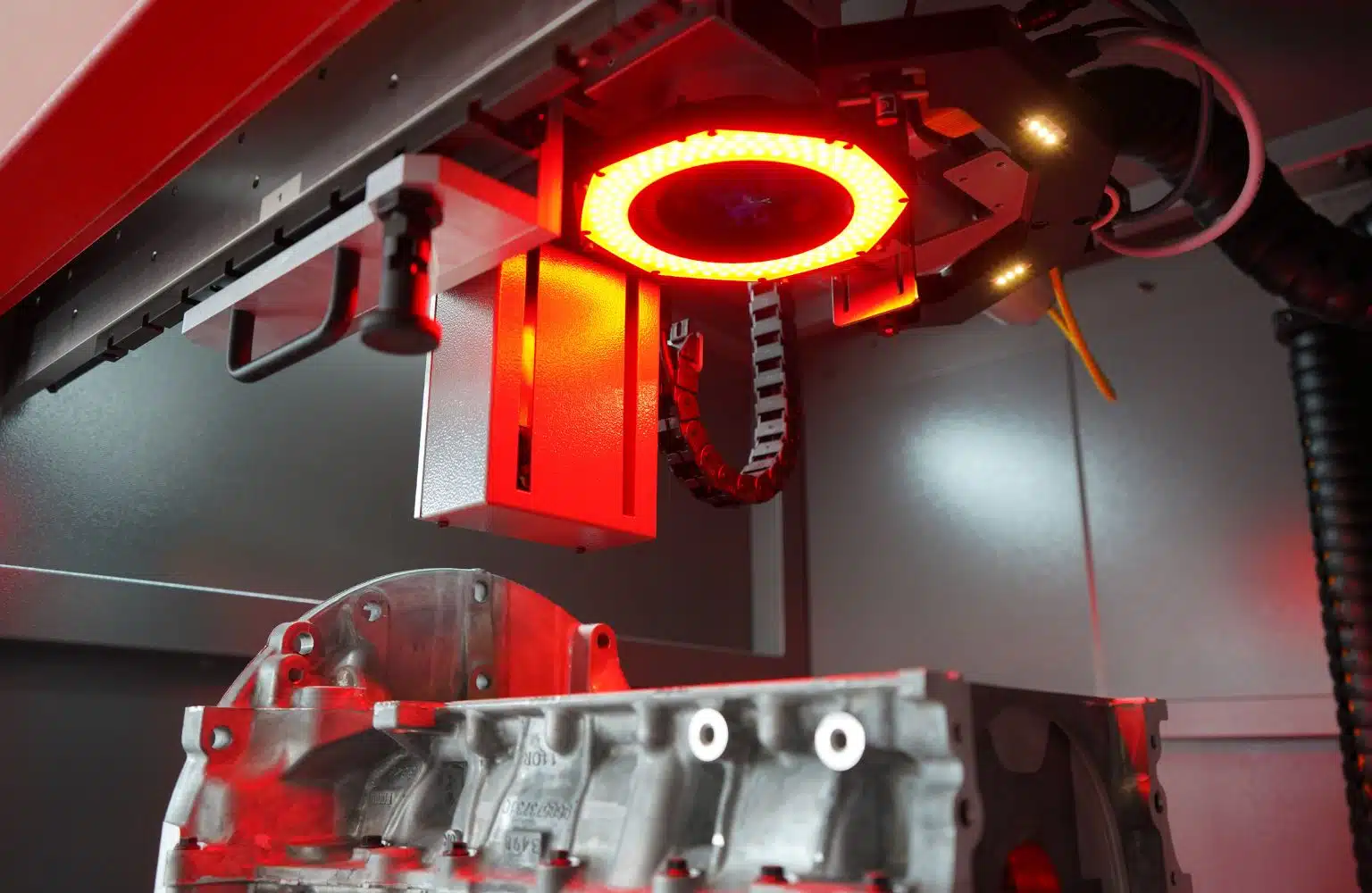

    • Visione artificiale integrata per il controllo qualità di codici QR o DATAMATRIX marcati.
    • Modulo 3D per marcatura tridimensionale.

Interfacce adattate alla tua produzione

Sono disponibili diverse interfacce: scegli quella più adatta alle tue esigenze:

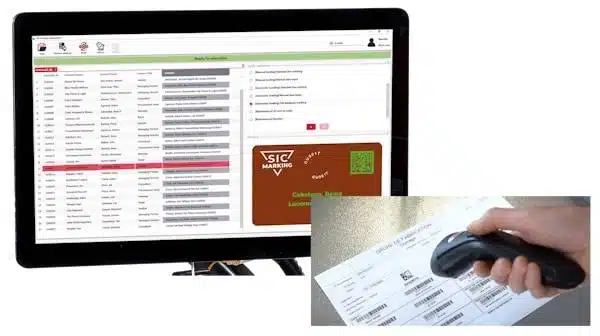

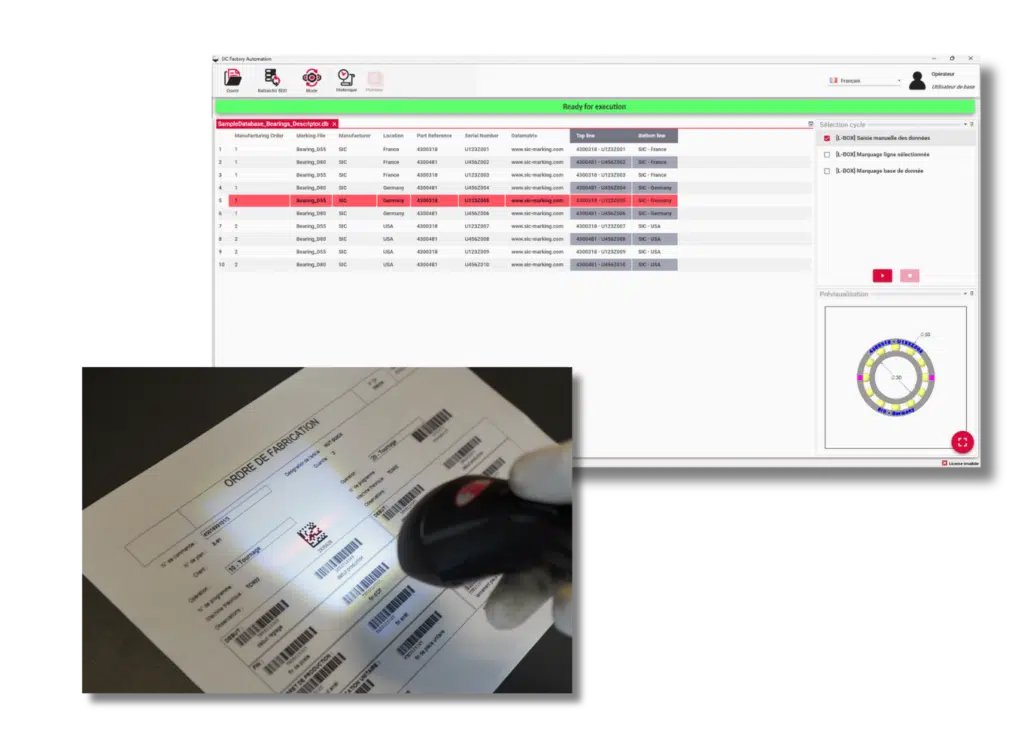

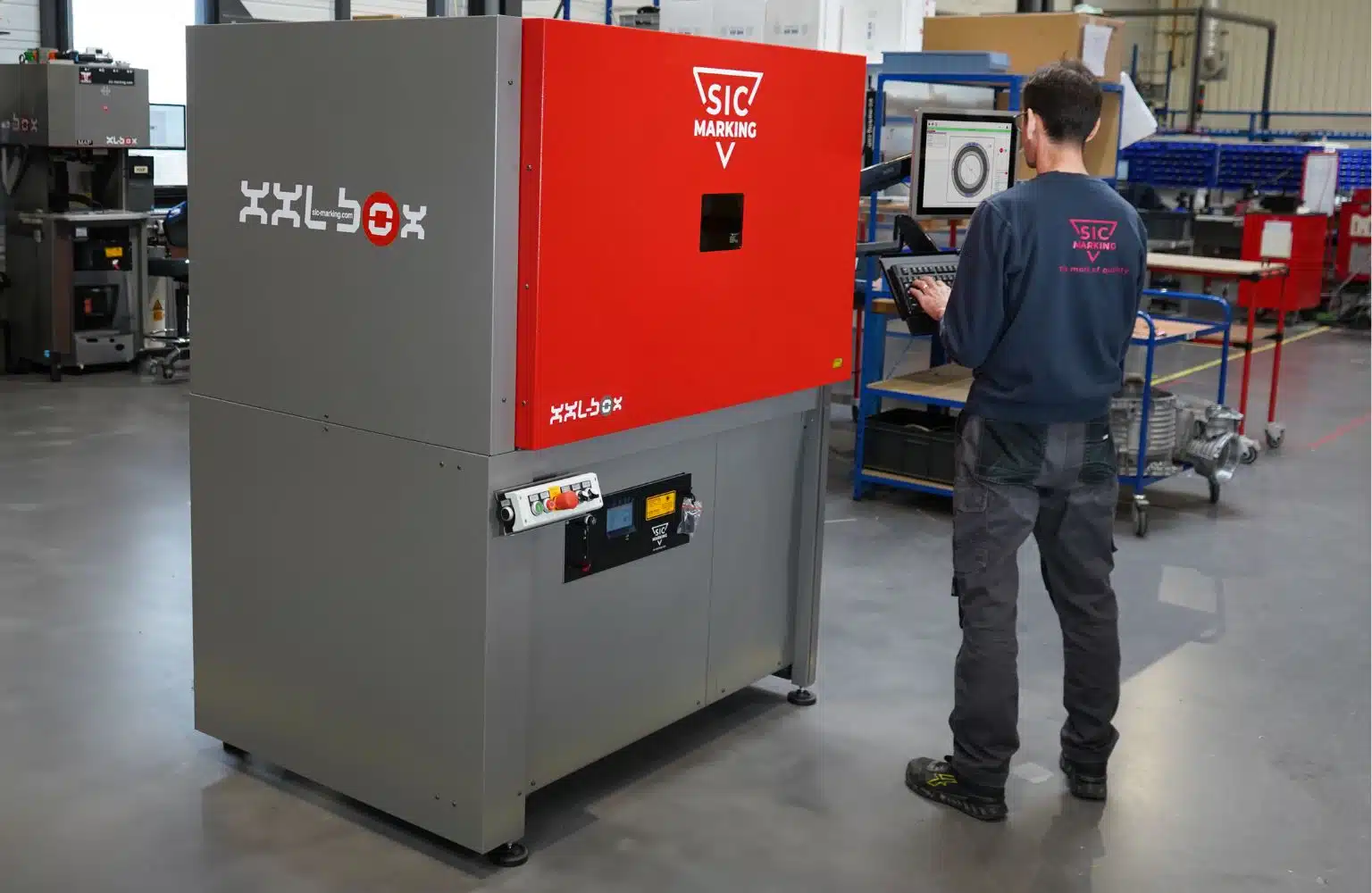

Modalità operatore grazie a SIC FACTORY AUTOMATION

  • Software intuitivo e ad alte prestazioni con interfaccia uomo/macchina dedicata all’operatore
  • Facile integrazione con il tuo sistema di gestione della produzione
  • Scalabile grazie all’ampia gamma di funzionalità per la creazione di cicli produttivi personalizzati

Modalità PLC integrata nella tua linea di produzione

Controlla XXL-BOX tramite il PLC di linea attraverso fieldbus (interfacce di comunicazione standard: Profibus, Profinet, Ethernet-IP)

Permette a integratori e costruttori di macchine di evitare costi di sviluppo utilizzando un alloggiamento standard

Da 20W a 100W: potenza adatta a ogni applicazione

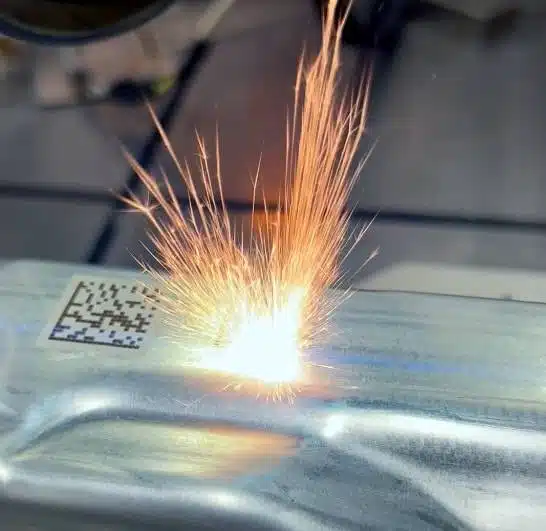

Con una gamma di potenza da 20W a 100W, disponibile in versione standard o MOPA, XXL-BOX è perfettamente adatta alla marcatura di un’ampia varietà di materiali: acciaio, alluminio, metalli non ferrosi, plastiche tecniche, carbonio e altri.

Per marcature ad alto contrasto e incisioni profonde in tempi ciclo molto ridotti.

Marcature resistenti a trattamenti superficiali (E-coat, KTL, ecc.), verniciatura o pallinatura.

Adatta anche a operazioni di preparazione superficiale: aumento della rugosità, coefficiente d’attrito, pulizia o asportazione di materiale.

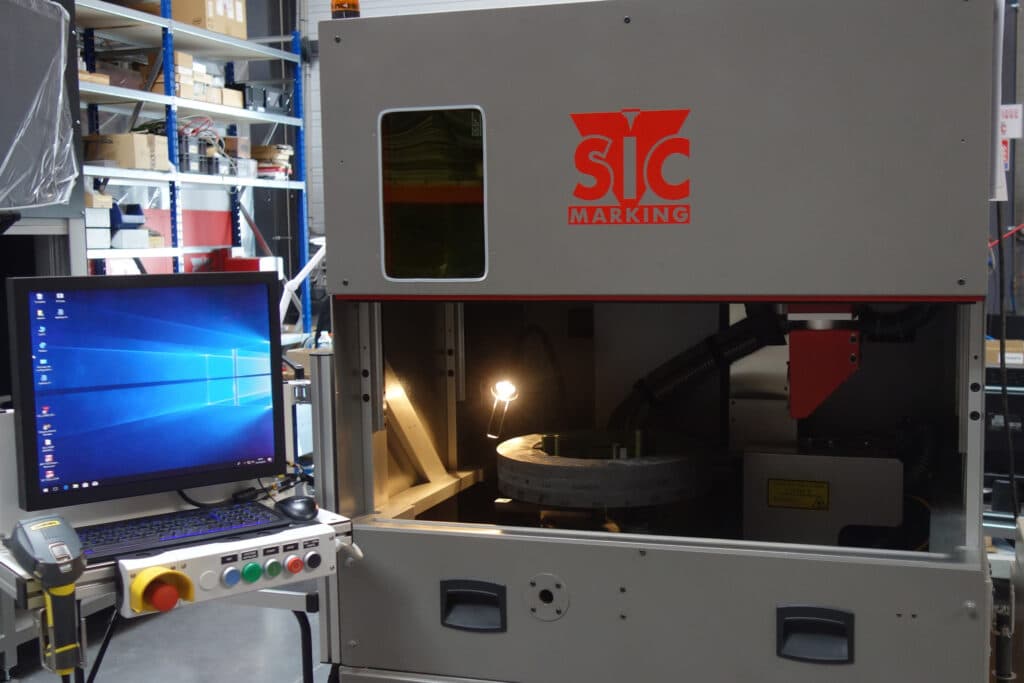

Casi di applicazione

Altri prodotti della gamma

Scoprite le nostre apparecchiature di punta per la marcatura laser, a micropercussione o a graffio, tra le nostre macchine portatili, i moduli integrabili in linea o le stazioni di marcatura autonome.
