caso studio


Tracciabilità di Tubazioni in Acciaio Inossidabile SUS304 per Applicazioni Idrogeno: Una Soluzione di Marcatura Adattabile a un’Ampia Gamma di Diametri

Specifiche di Marcatura per Tubazioni in Acciaio Inossidabile: Zona, Codice QR e Variabilità dei Diametri


I requisiti del produttore erano i seguenti:


• Implementare una soluzione di marcatura che consenta l’identificazione e la tracciabilità dei componenti
• Disporre di una soluzione adattabile a più diametri di tubazione
• Garantire un processo affidabile e ripetibile
• Ridurre al minimo gli errori di immissione dati da parte dell’operatore durante la generazione dei dati di marcatura



Ogni pezzo riporta un codice QR di 11 × 11 mm, un testo alfanumerico e una linea di separazione. La combinazione garantisce una chiara identificazione e una tracciabilità affidabile di ogni componente.


• Marcatura su acciaio inossidabile SUS304
• Gestione di 16 diametri di tubo diversi
• Area di marcatura di 60 × 25 mm
• Posizionamento sulla superficie esterna del tubo in direzione longitudinale

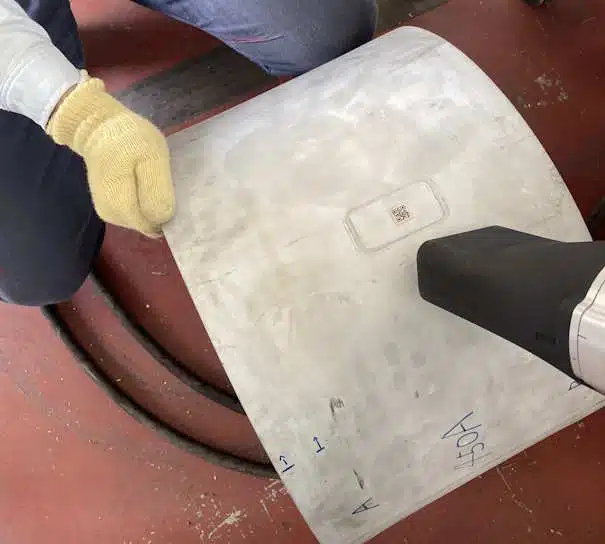

Soluzione di Marcatura Laser Portatile L-MOOV per Tubi in Acciaio Inossidabile con Diametri Multipli


La macchina di marcatura laser portatile L-MOOV è stata selezionata per la sua capacità di coprire l’intera gamma di diametri.
È configurata con un naso di 60 × 25 mm, compatibile con la geometria dei tubi.
Questa configurazione minimizza le regolazioni tra i cicli di produzione mantenendo una qualità di marcatura omogenea su tutti i diametri.





Gestione dei Dati per Scansione e Software SFA: L’Approccio Selezionato per Rendere Sicura l’Immissione dei Dati


Il flusso di gestione dei dati è stato progettato per eliminare gli errori associati all’inserimento manuale.
Prima di ogni ciclo, l’operatore esegue la scansione di un codice a barre. I dati vengono integrati direttamente nel programma di marcatura. Il software SFA viene utilizzato esclusivamente per la funzione di incremento.
Questo flusso di lavoro riduce il rischio di errori di immissione e semplifica le operazioni in produzione.





Sintesi dell’Integrazione: Processo Ripetibile, Marcatura Omogenea su Tubazioni per Idrogeno, Operazione Semplificata


Il risultato della marcatura rimane costante indipendentemente dal diametro del tubo. Il processo è completamente ripetibile e si integra nel flusso di lavoro esistente senza complessità aggiuntive.
La soluzione soddisfa i requisiti di tracciabilità richiesti per questo tipo di infrastruttura, rimanendo al contempo semplice da utilizzare quotidianamente.

Vantaggi principali:

• Adattabile a 16 diametri senza cambi di configurazione complessi
• Marcatura leggibile e omogenea su acciaio inossidabile SUS304
• Eliminazione degli errori di immissione manuale dei dati
• Processo ripetibile e sicuro
