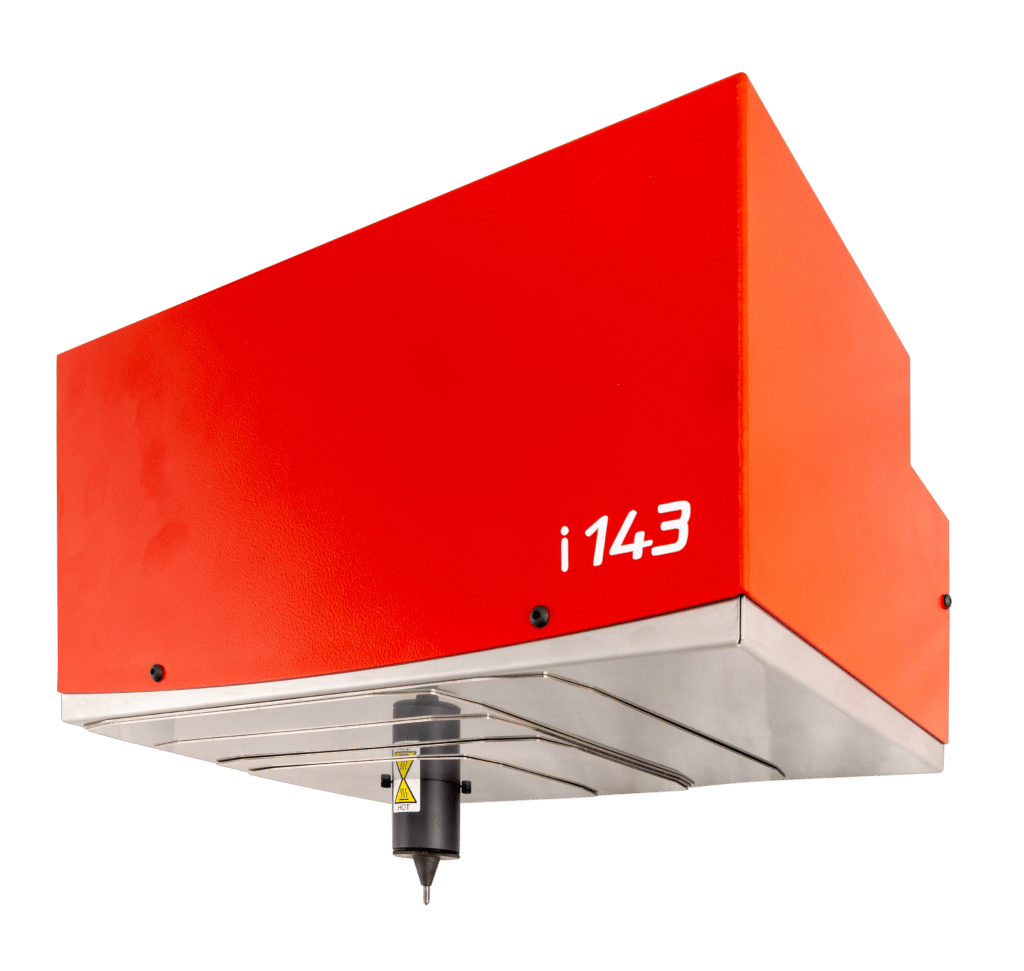

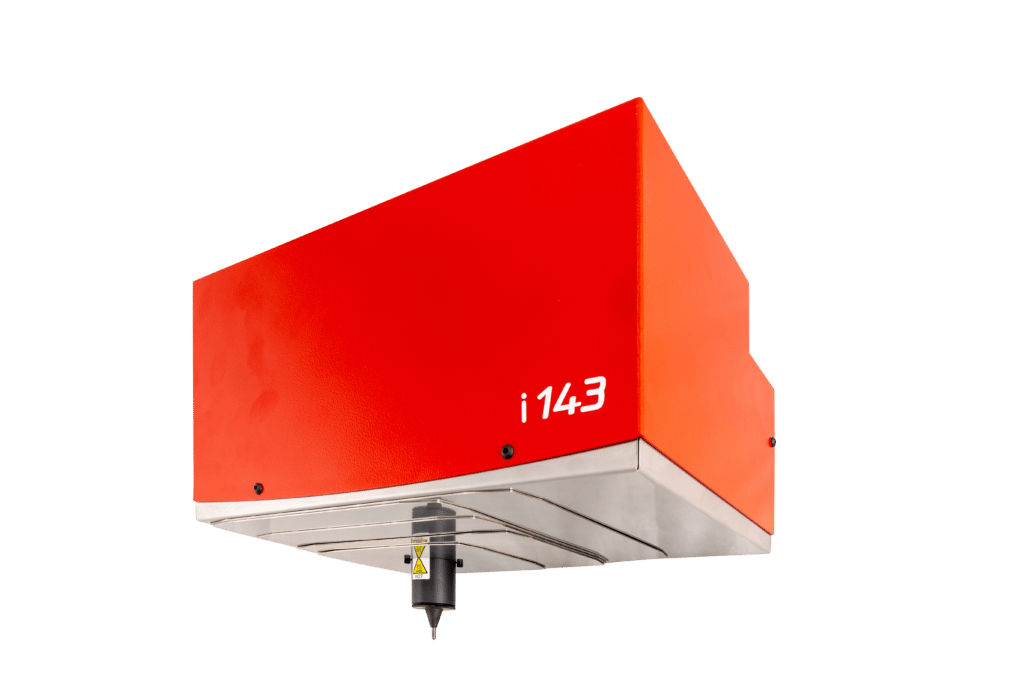

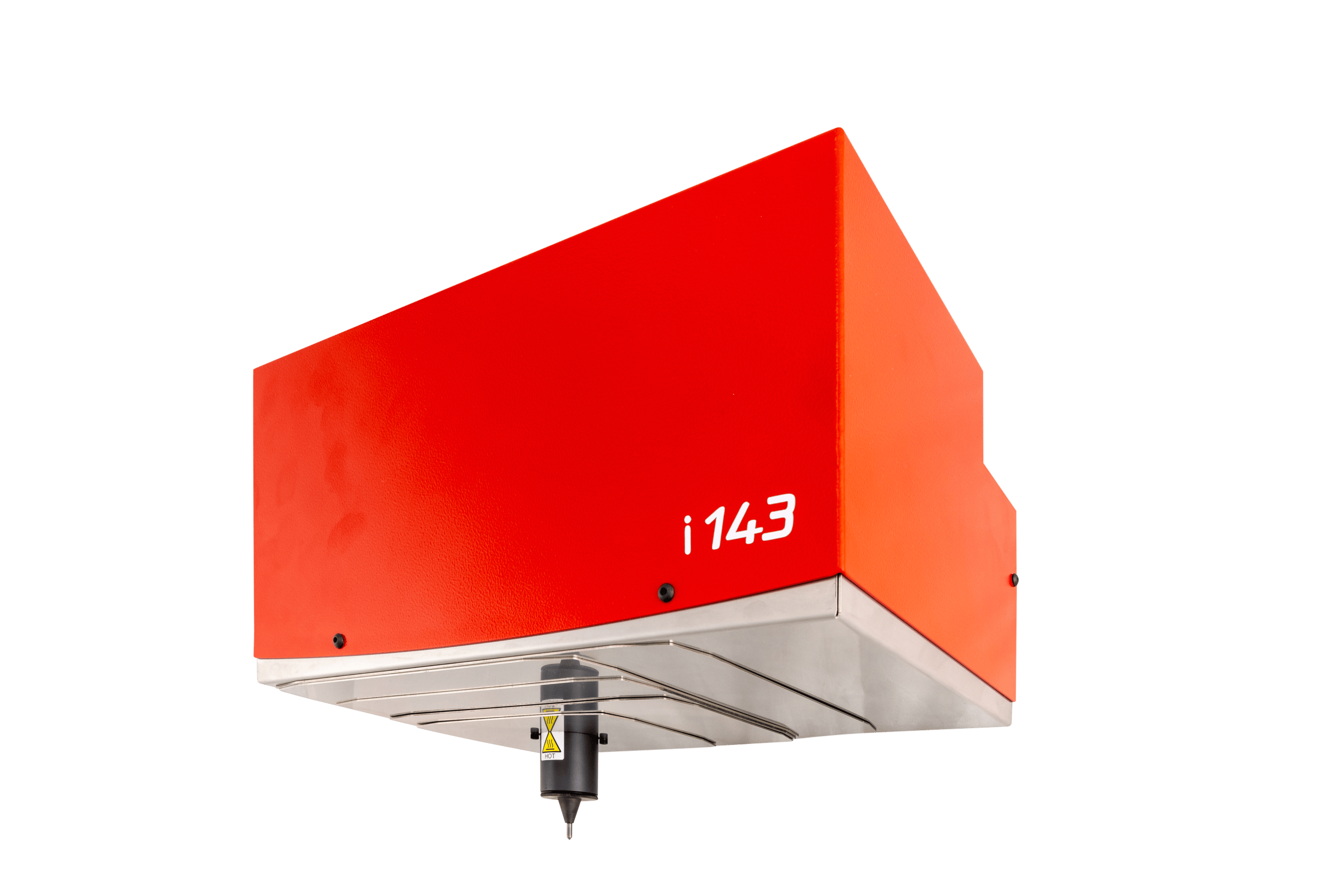

Macchina di marcatura integrabile I 143

Ampia area di marcatura
Marcatura di altissima qualità codici 2D
Uso intensivo
Macchina di Marcatura Integrabile a Micropercussione i43 con 4 lati di montaggio
Description

I 143 è una MACCHINA DI MARCATURA A MICROPERCUSSIONE ELETTROMAGNETICA che può marcare tutti i tipi di pezzi industriali grazie alla sua AMPIA AREA DI MARCATURA: 150 x 100 mm.



I 143 è una macchina di marcatura a micropercussione progettata per essere facilmente integrata su linee automatizzate in ambiente industriale.
Inoltre, grazie alla precisione della guida elettromagnetica e della sua tavola a croce, è la più adatta per la marcatura di codici 2D di altissima qualità (Datamatrix, alfanumerici, ecc.).

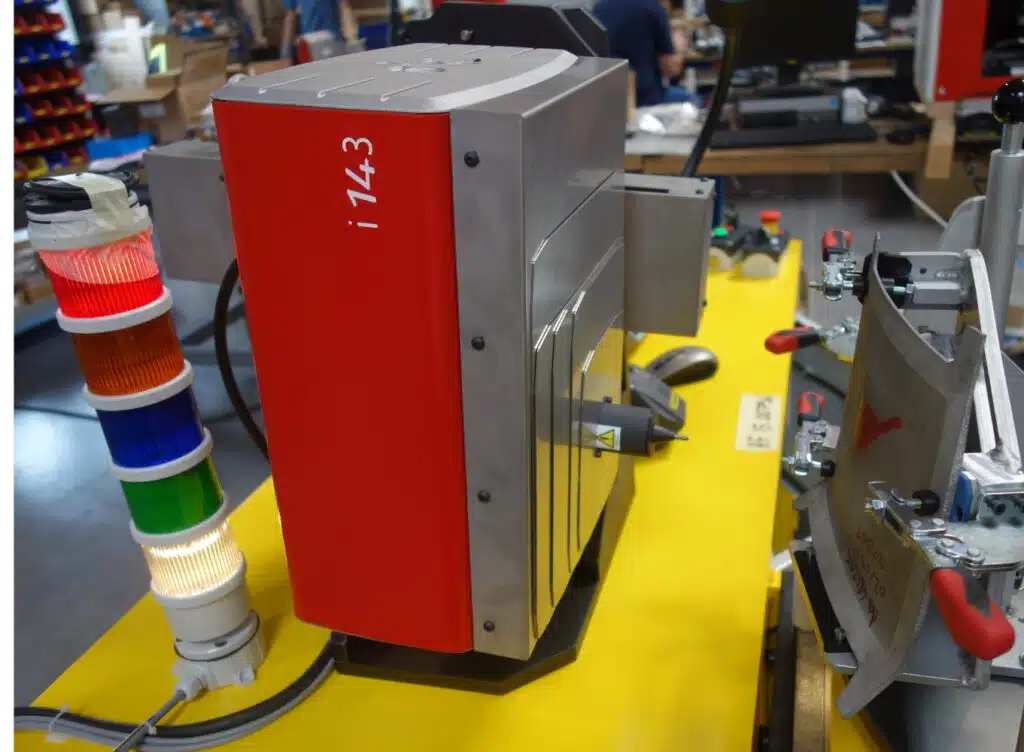

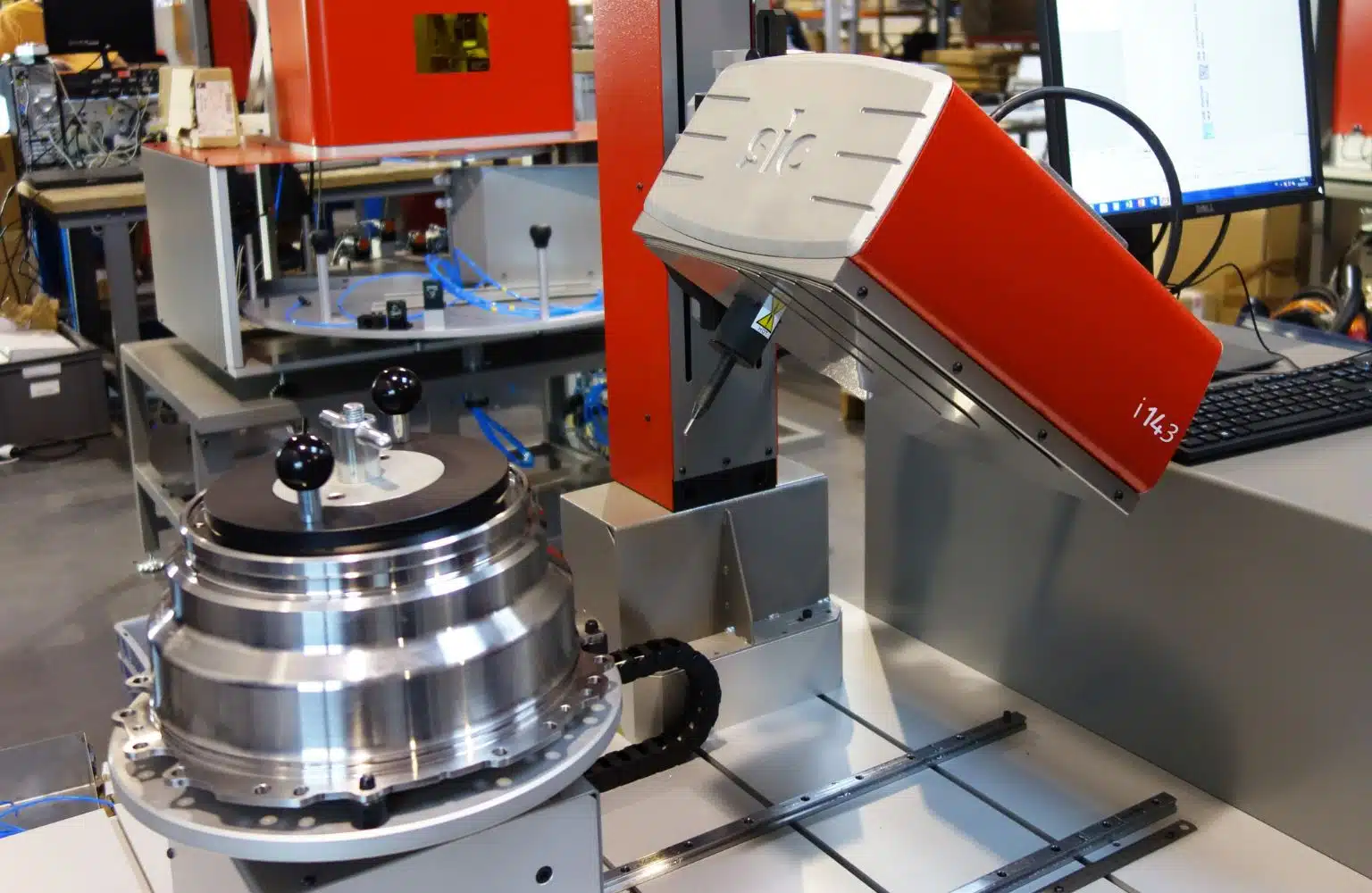

Questo sistema di marcatura integrabile può essere utilizzato su una linea di produzione in qualunque posizione.

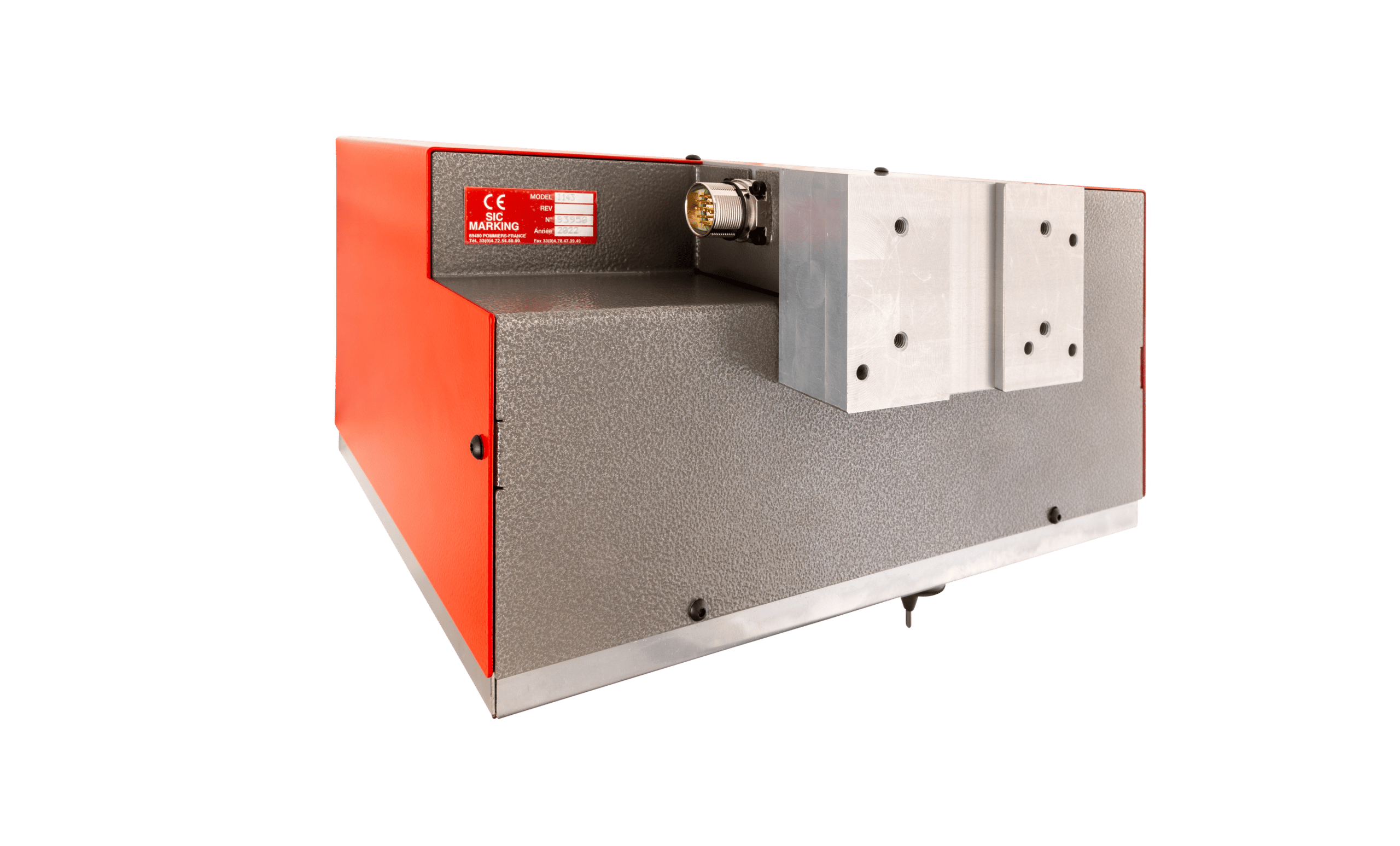

Il connettore di I 143 può anche essere spostato sulla parte laterale per adattarsi alle eventuali limitazioni di una linea di produzione.

La sua robusta meccanica è protetta dalle proiezioni come olio o polvere da un soffietto che ne consente anche un più agevole utilizzo in ambiente industriale.

La marcatura realizzata da I 143 può assumere la forma di testo alfanumerico, logo, codice 2D Datamatrix.
La tecnologia a micropercussione garantisce una marcatura affidabile e inalterabile direttamente nel materiale grazie ad una punta in carburo di tungsteno che esegue una successione di colpi ad altissima cadenza.

La tecnologia con guida elettromagnetica consente di marcare pezzi di varie forme e con diverse condizioni di superficie: superfici piane, concave, convesse, circolari, grezze e lavorate.
Necessita solo di un’alimentazione elettrica.

Zoom
Controlle

Potente e completo, il controller e10 può essere dotato di ulteriori schede complementari quali schede di comunicazione Profinet, Profibus, Ethernet IP

o schede di guida assi (traslazione o rotazione).

La sua variante e10 R è ideale per la gamma integrabile grazie all’ingombro ridotto e al fissaggio verticale che ne consentono il montaggio in un armadio elettrico standard.

Caratteristiche meccaniche

Area di marcatura

150 x 100 mm

Dimensioni

349 x 292 x 268 mm

Peso

12 kg

Cavo di connessione

5m, fino a 15m come opzione

Punta

Carburo di tungsteno 60 mm (80 mm come opzione)

Soffitti protettivi

Inox

Asse Z automatico

Funzione Autosensing opzionale

Caratteristiche elettroniche

Dimensioni

112 x 380 x 222 mm o 140 x 380 x 222 mm con Kit guida DIN (opzionale)

Peso

5 kg

Schermo LCD

95 x 54 mm

Tastiera

Qwerty con membrana protettiva

Potenza

300W

Alimentazione

Monofase, da 85 a 260 VAC, 50-60 Hz

Numero di assi controllati

2 (3° e 4° asse come opzione)

Software di controllo

File di marcatura

Più di 2000

Memoria

7110 Kb

Caratteri alfanumerici

Numero di serie, timestamp

Loghi

Creazione da software PC

Datamatrix

Fino a 348 caratteri, 48 x 48 celle

Font

Arial, Courier, OCR e OCRA

Stile

Angolare, Radiale, Invertito e Specchiato

Velocità

Fino a 5 caratteri al secondo

Dimensione carattere

Da 0,1 mm a 99 mm

Forza impatto

9 livelli

Profondità

Fino a 0,5 mm

Risoluzione tra i punti

0,05 mm

Corsa max della punta

Fino a 8 mm

Gestione work-shift

10 max

Password di protezione

3 livelli di sicurezza

Funzione storico

Protetto da password

Supporto manutenzione

Componente auto-diagnostica

Lingue disponibili

17

COMUNICAZIONE
Porte

RS232, RS422, USBx2, RS485, Profibus e Ethernet come opzione

Ingressi/uscite

16

Ingresso tastiera esterna

USB

Uscita esterna

5V-0,5A e 24V-0,5A

Loghi

Software di creazione e trasferimento

Backup di file su PC

Software PC o chiavetta USB

Comunicazione database

Opzione

Opzioni

ASSE Z DIGITALE 50-250 MM

AUTOSENSING

CONTROLLER e10 R
