Testa di marcatura a micropercussione

I 53

Best seller
Facile da integrare
Versatile

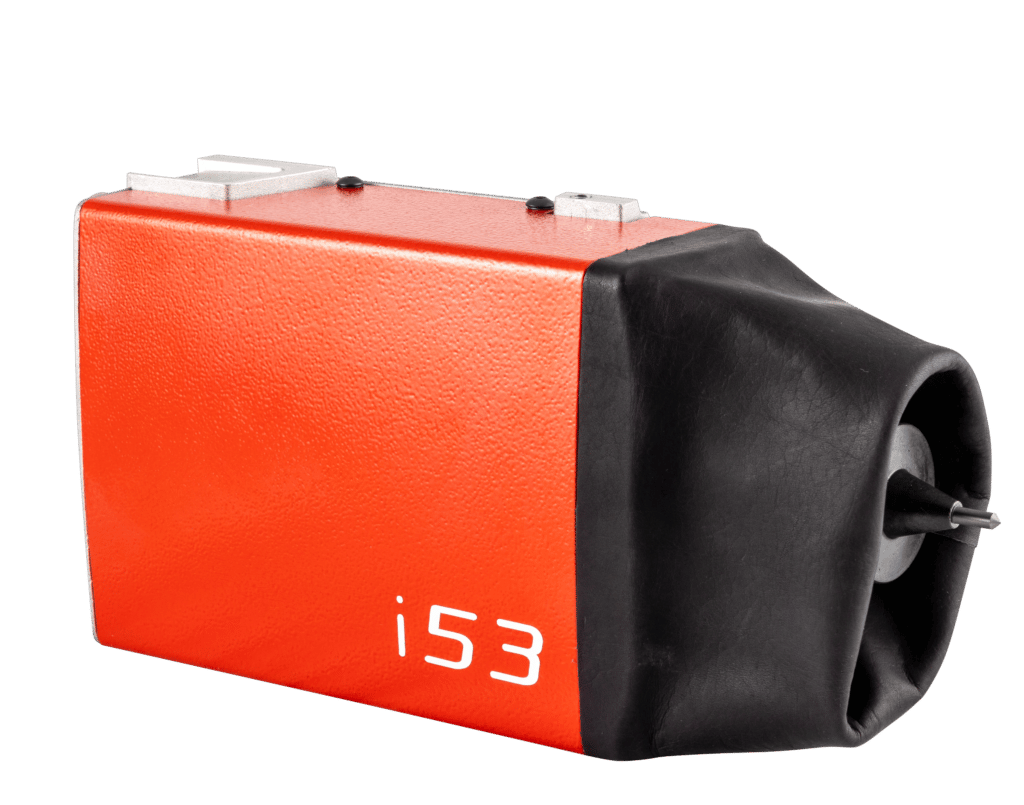

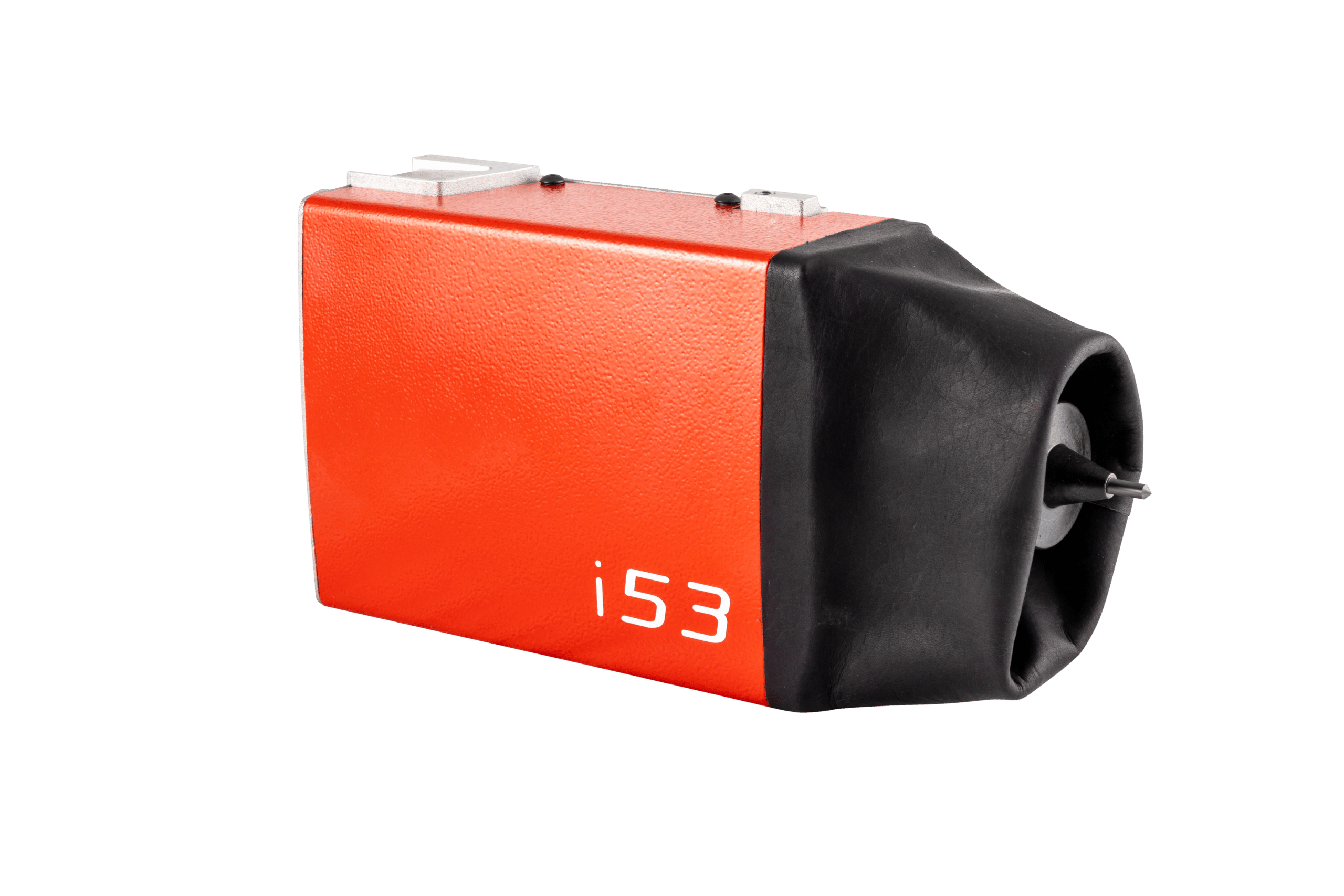

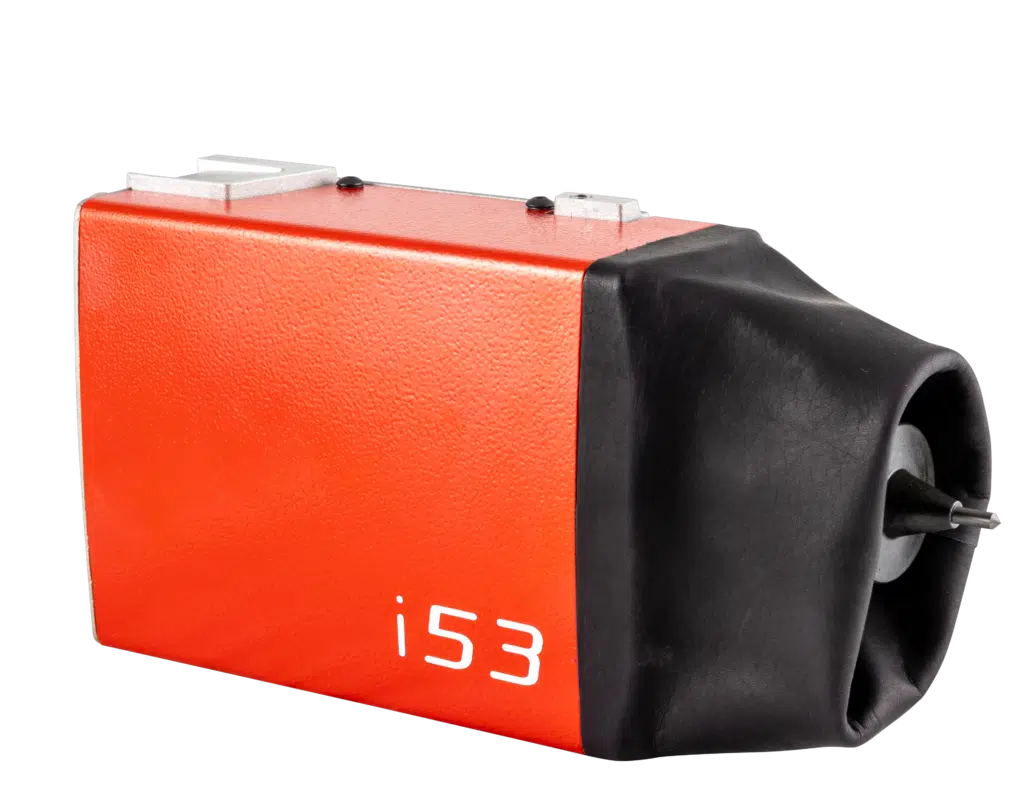

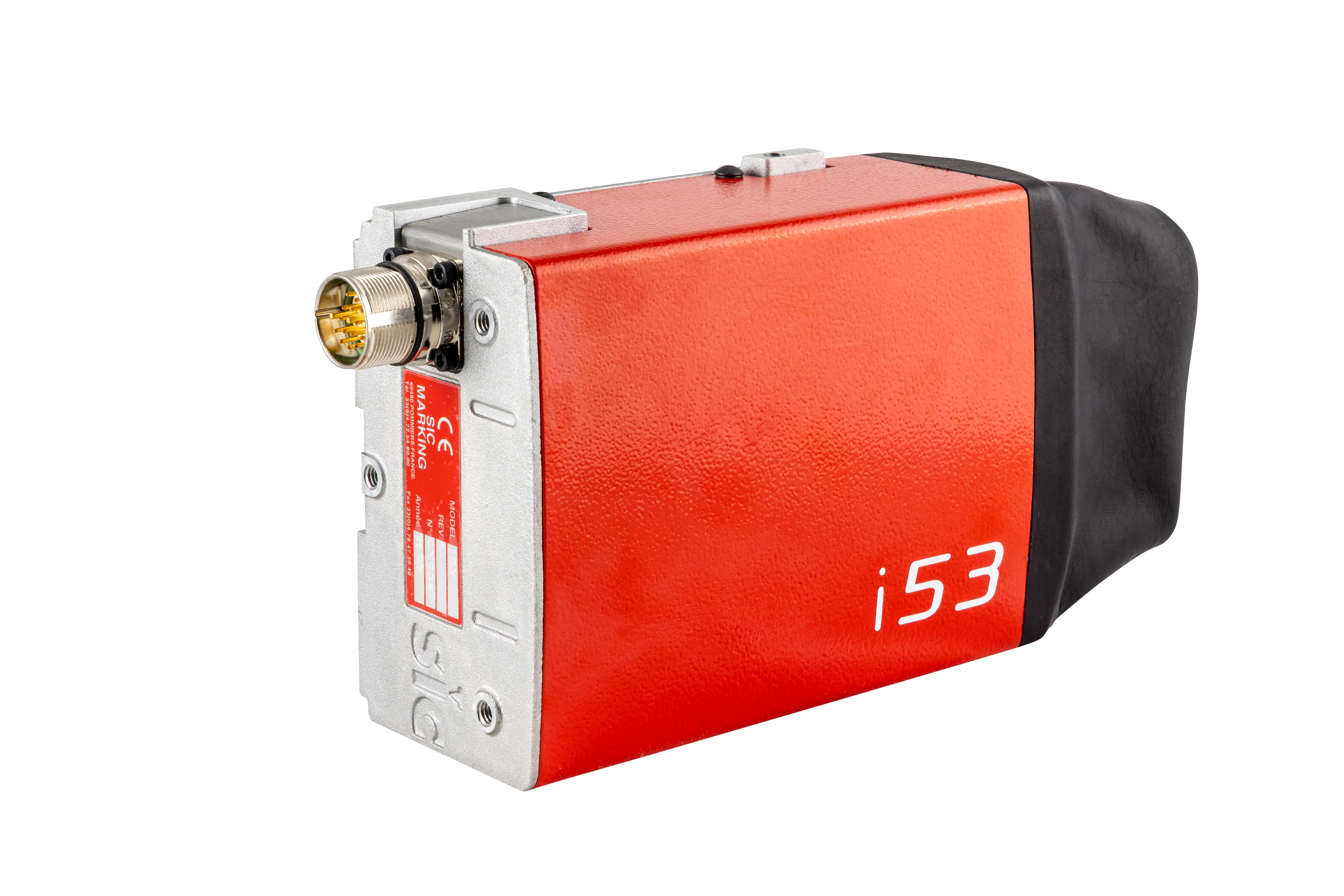

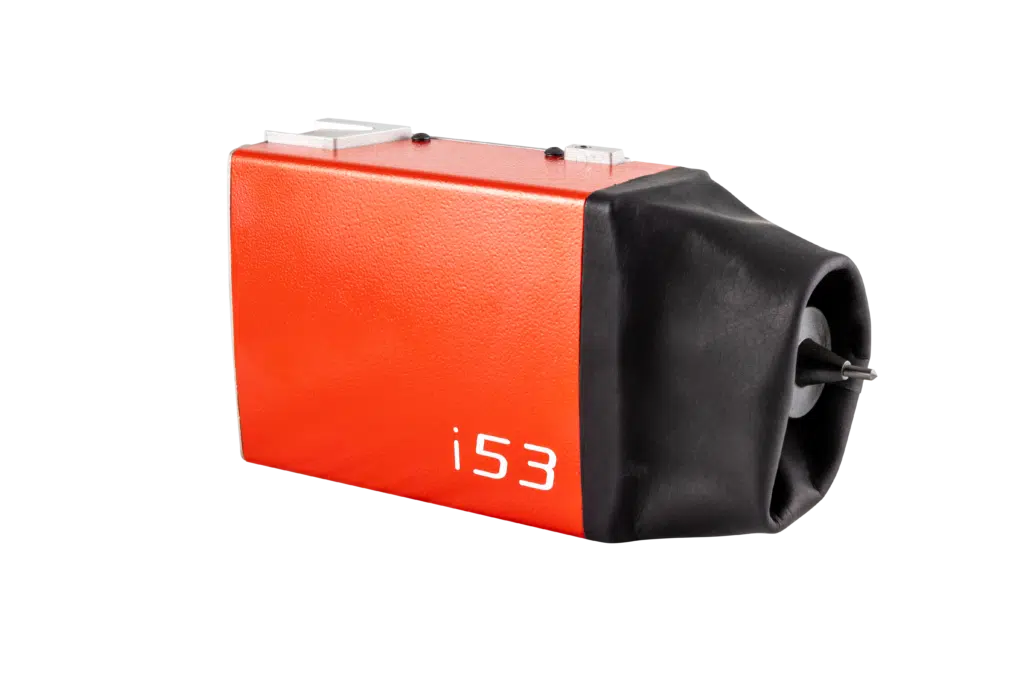

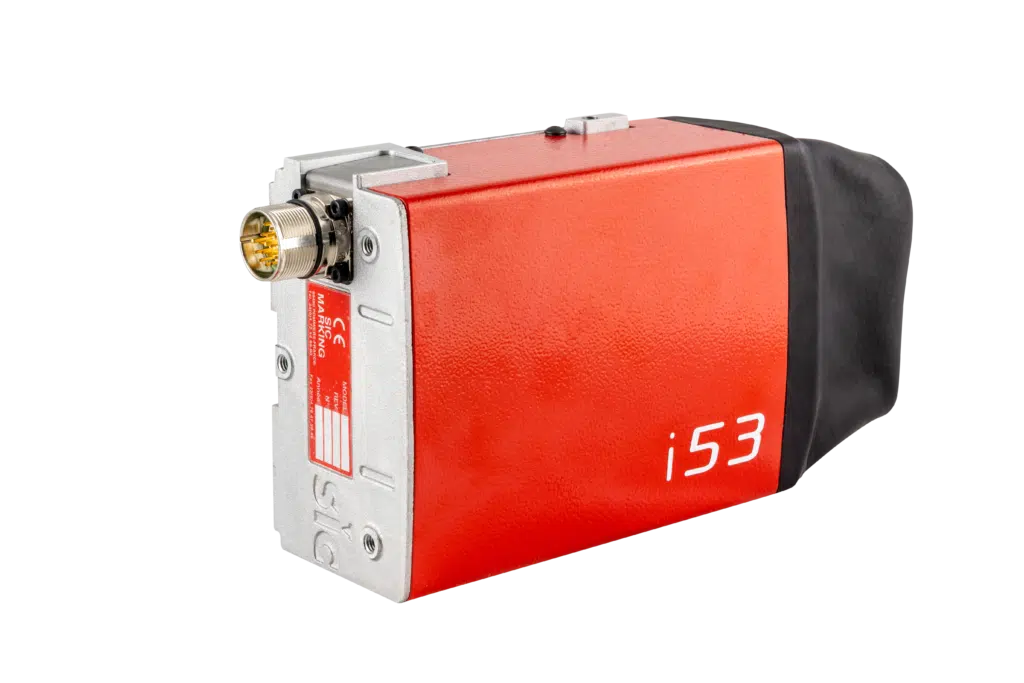

Testa di Marcatura a Micropercussione Integrabile i53
Description

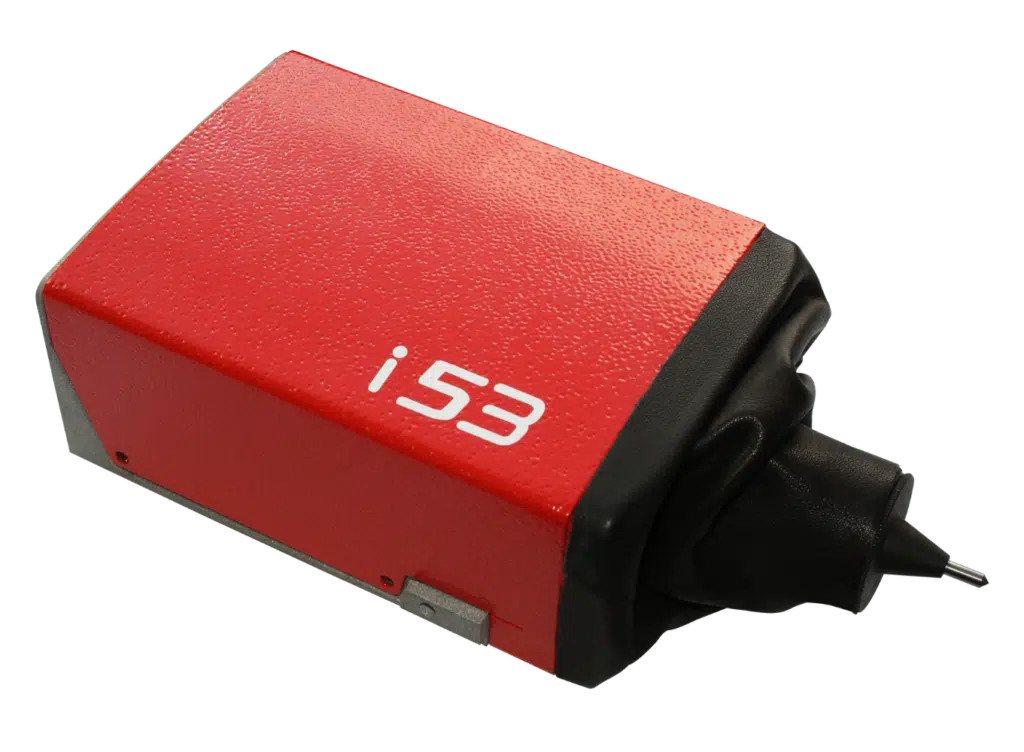

I 53 è una TESTA DI MARCATURA A MICROPERCUSSIONE INTEGRABILE progettata per essere FACILMENTE INTEGRATA SU LINEE AUTOMATIZZATE in ambiente industriale, grazie alle sue dimensioni ridotte e ai 4 lati di montaggio.
È adatta per la maggior parte delle applicazioni.

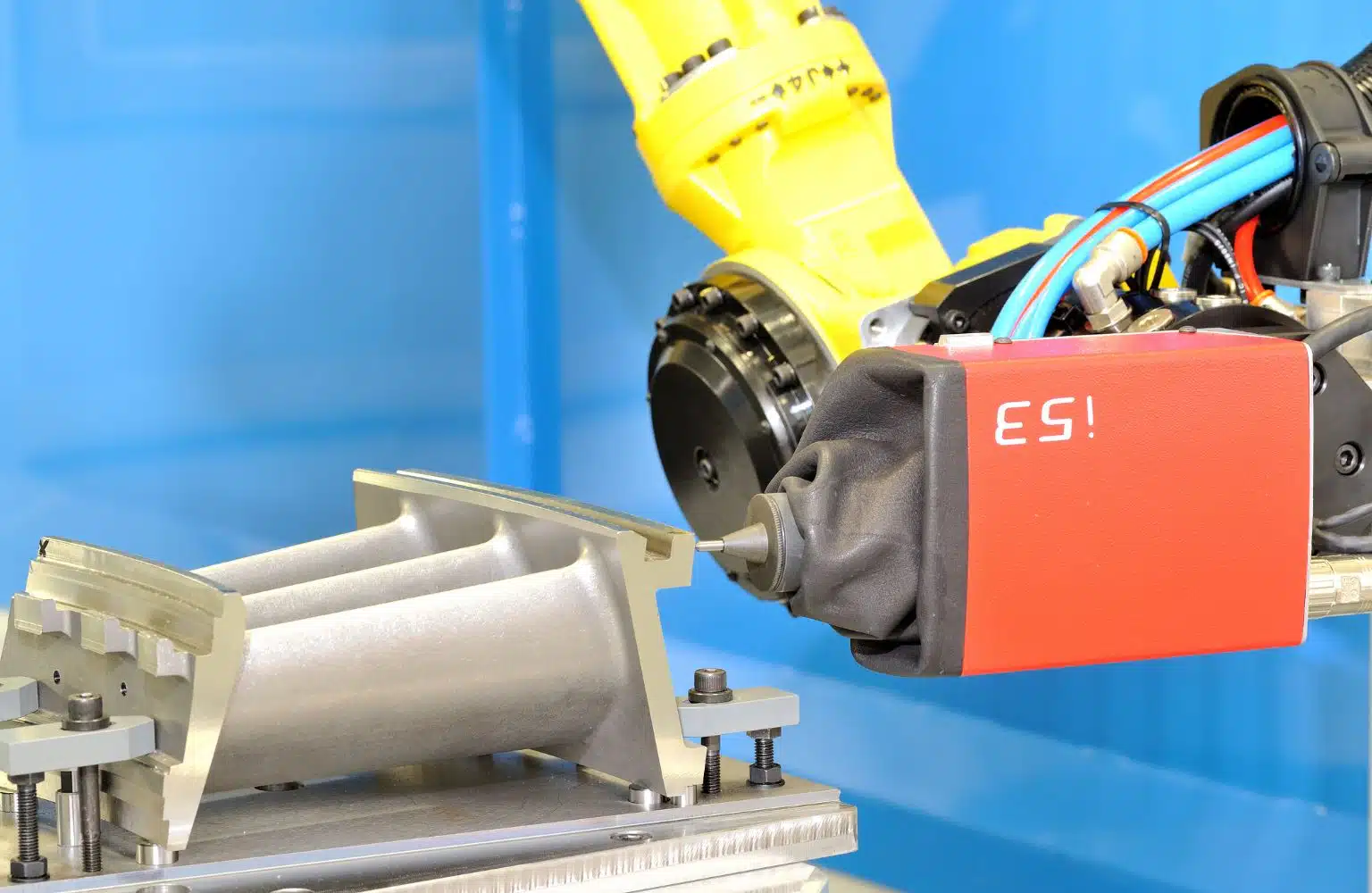

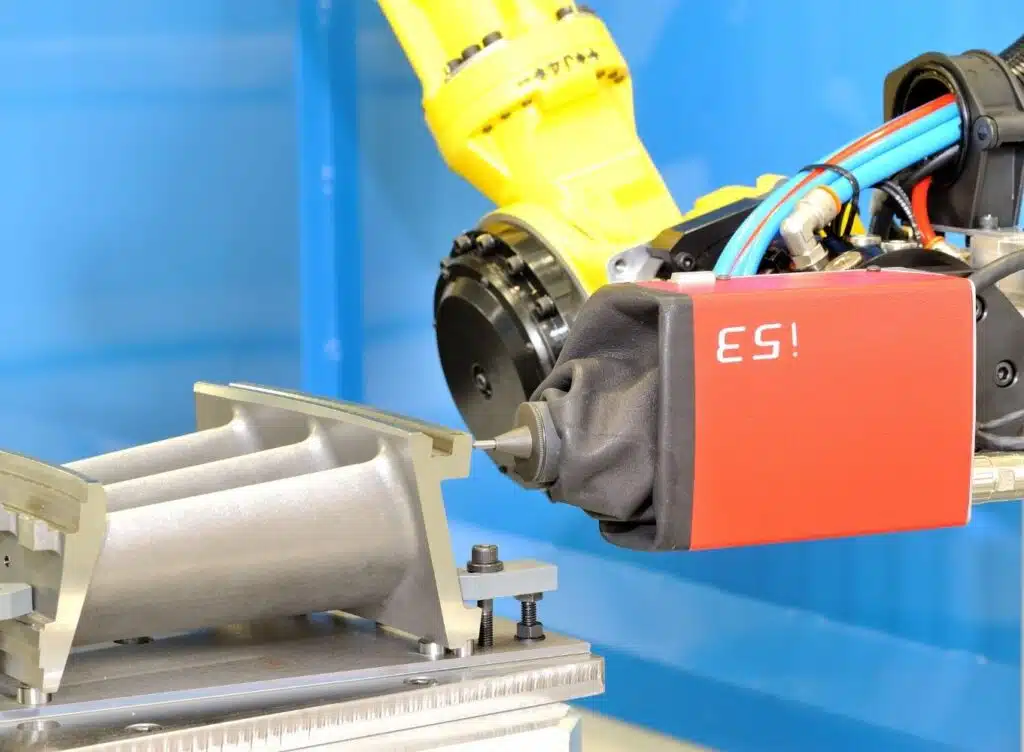

Questo sistema di marcatura integrabile può essere utilizzato su una linea di produzione
QUALUNQUE SIA LA POSIZIONE DESIDERATA.

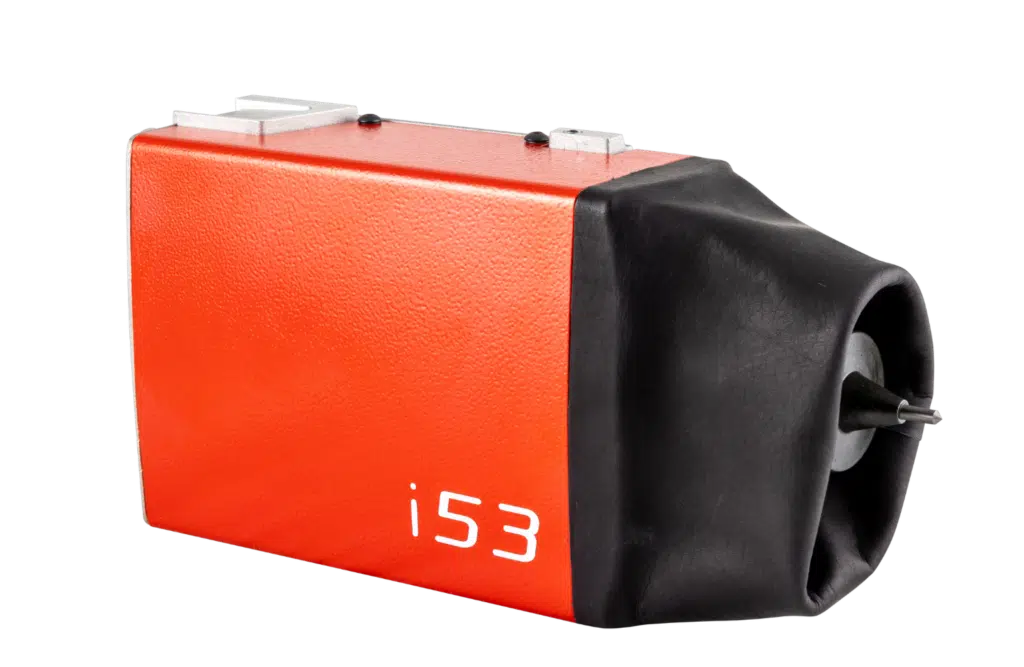

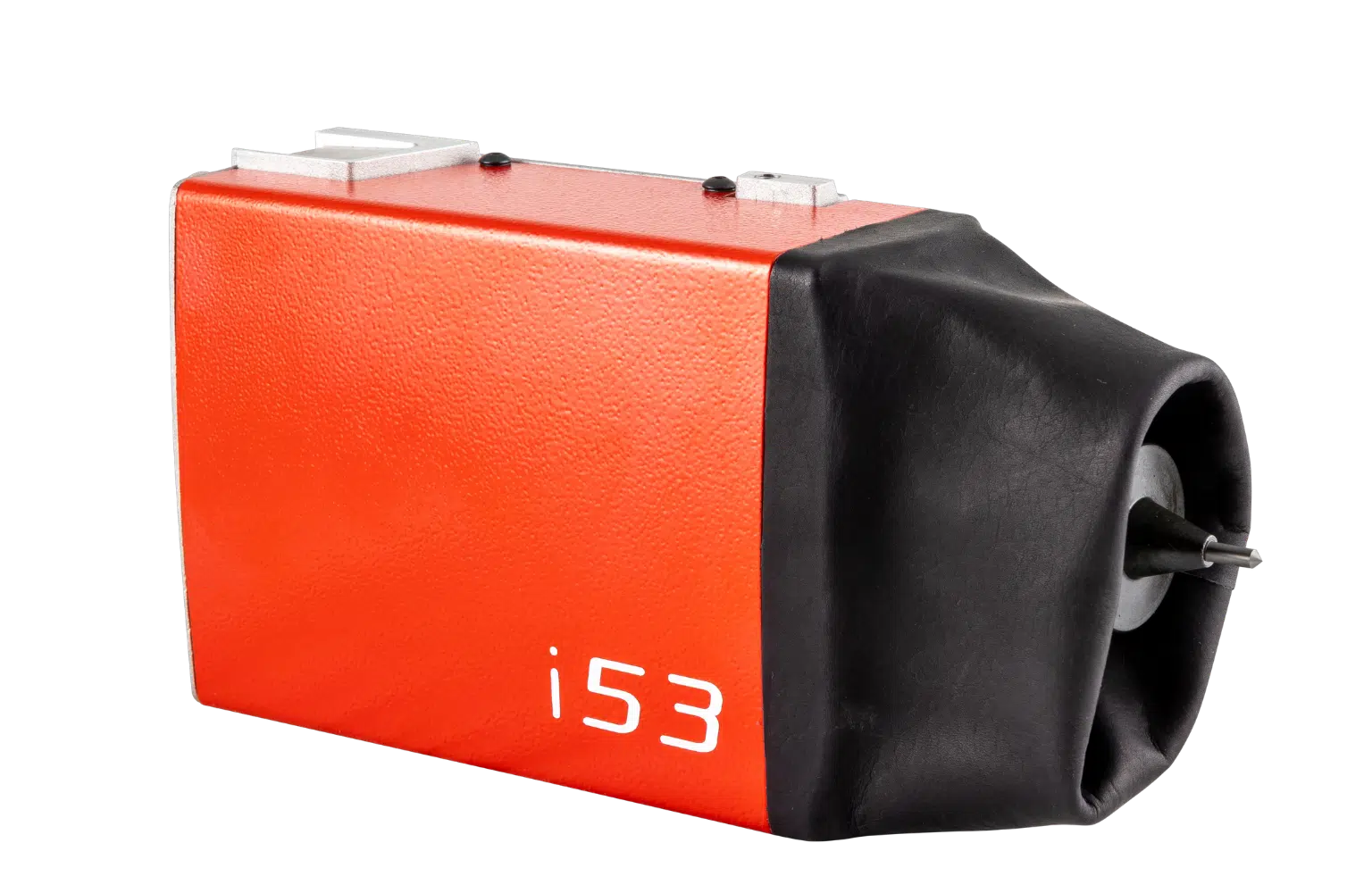

La sua ROBUSTA MECCANICA IN PRESSOFUSIONE DI ALLUMINIO
è protetta da un SOFFIETTO IN PELLE, progettato per resistere a proiezioni e particelle fini.

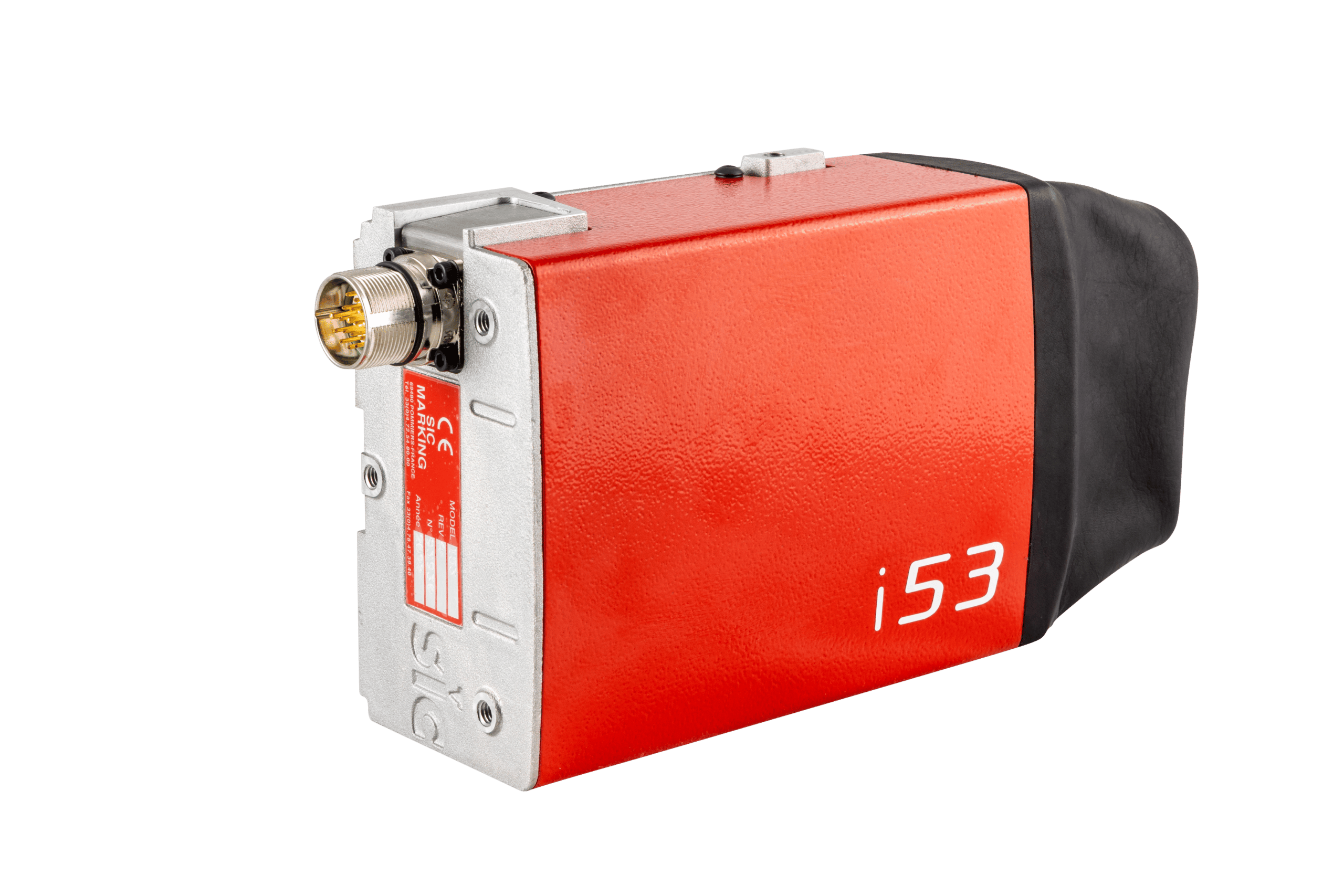

Inoltre, il connettore del sistema I 53 può essere spostato sulla parte laterale per adattarsi alle eventuali limitazioni di una linea di produzione.

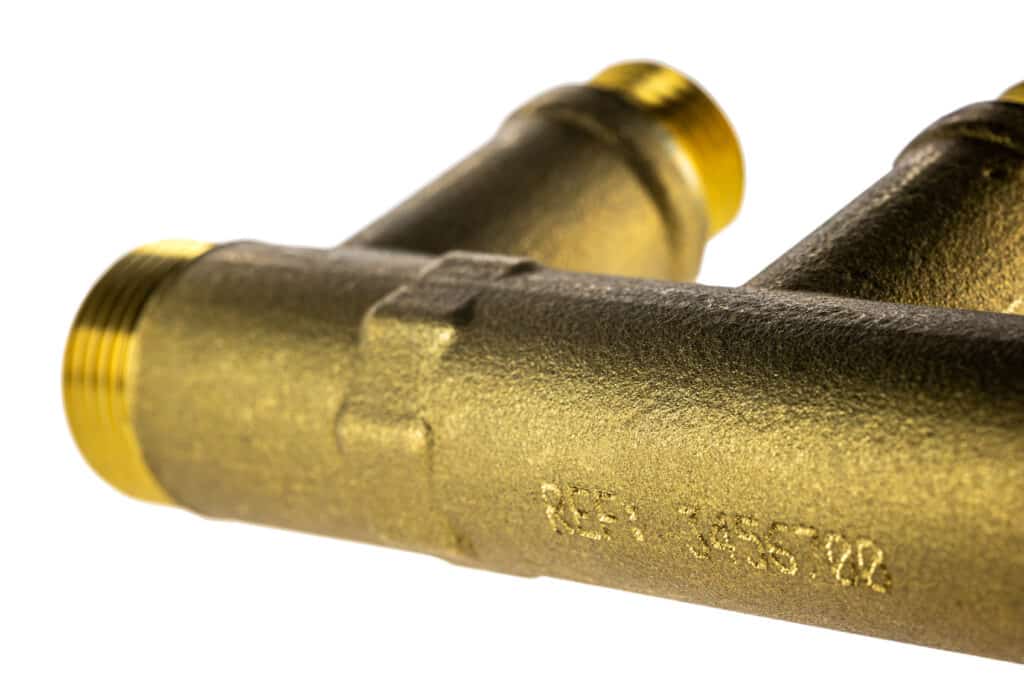

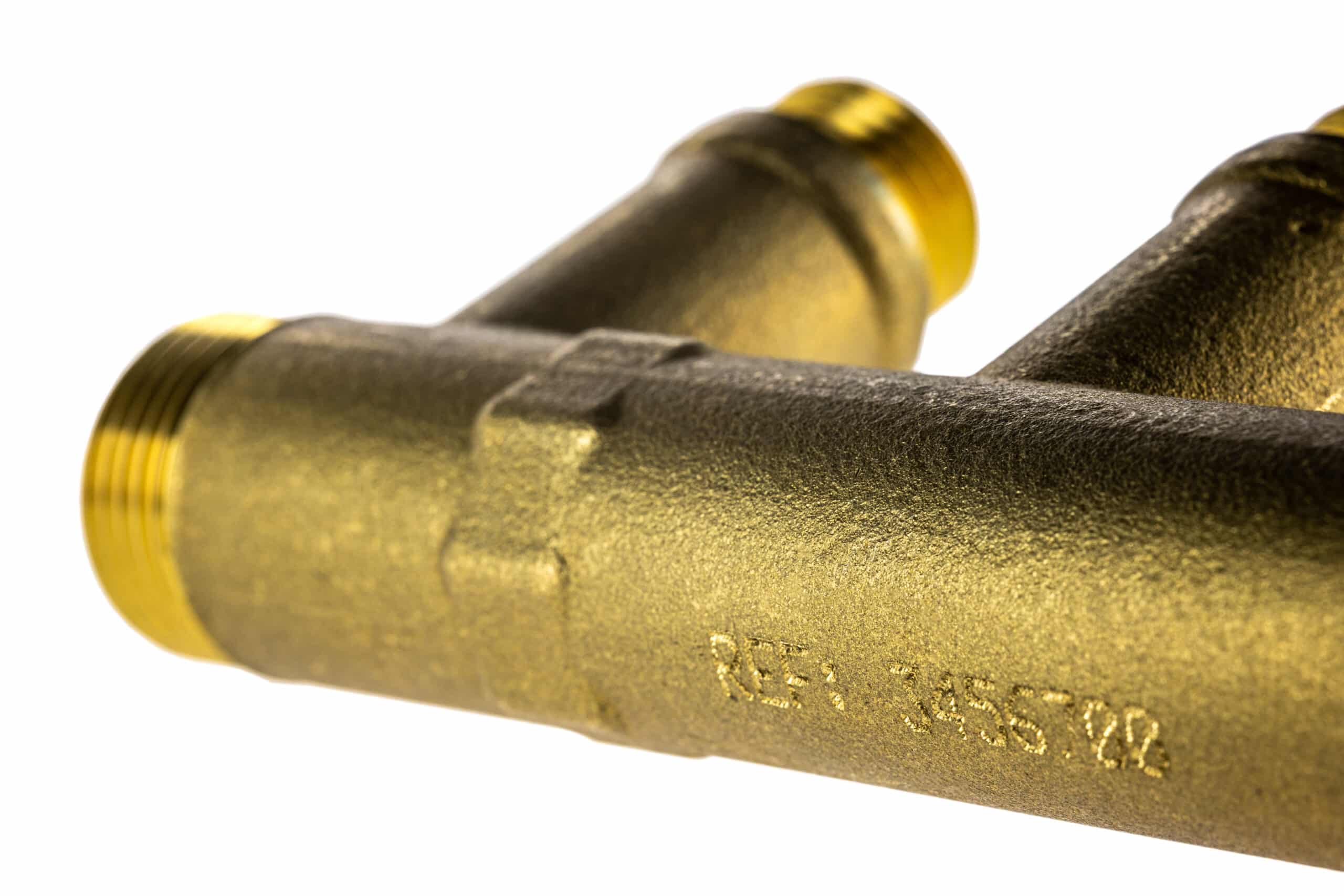

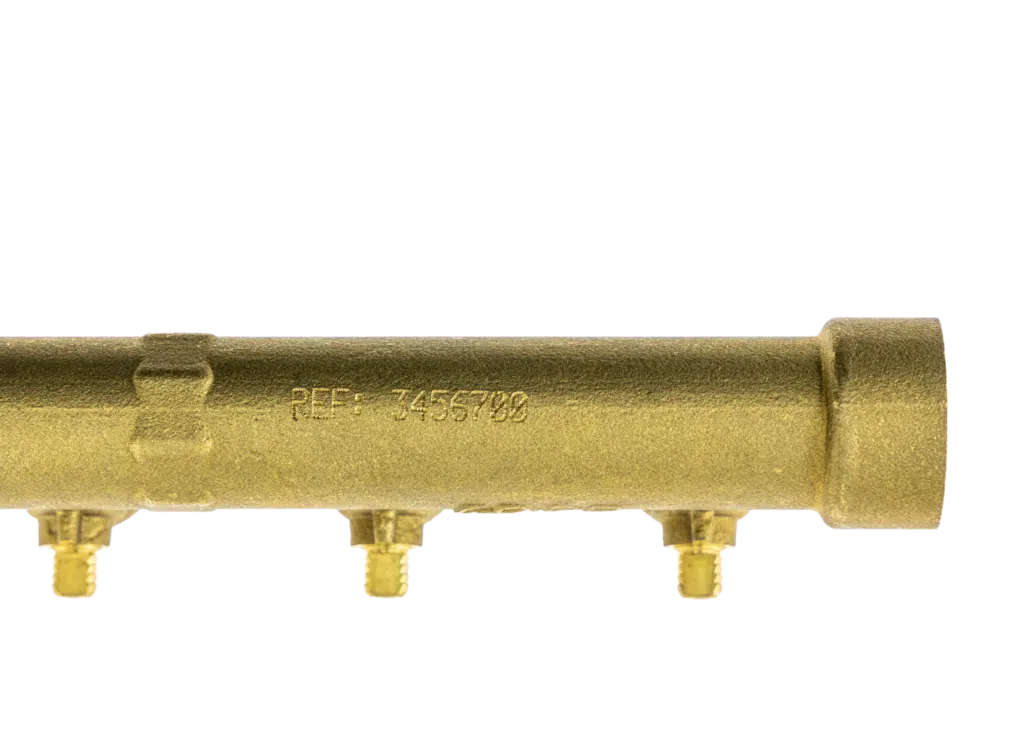

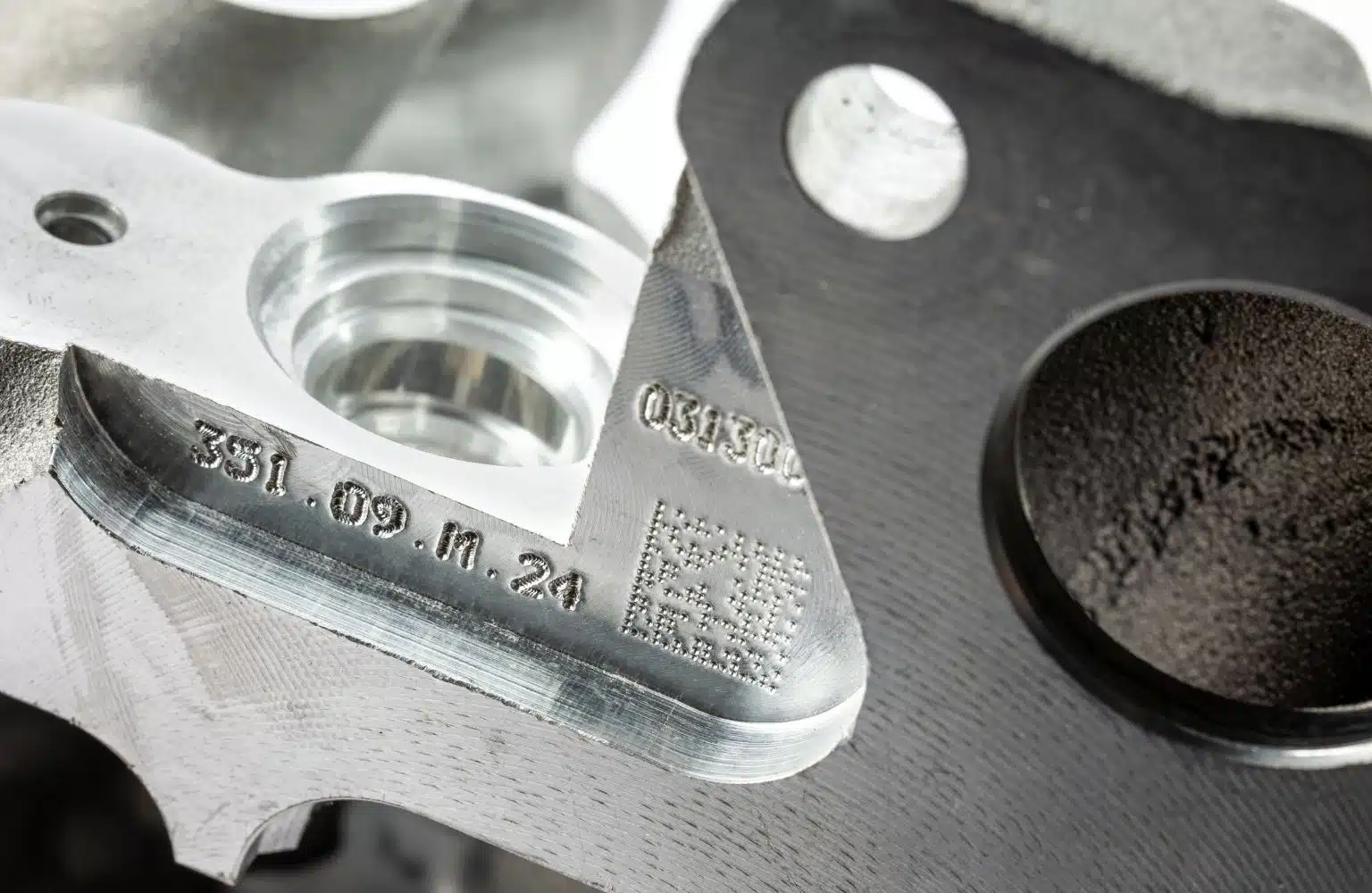

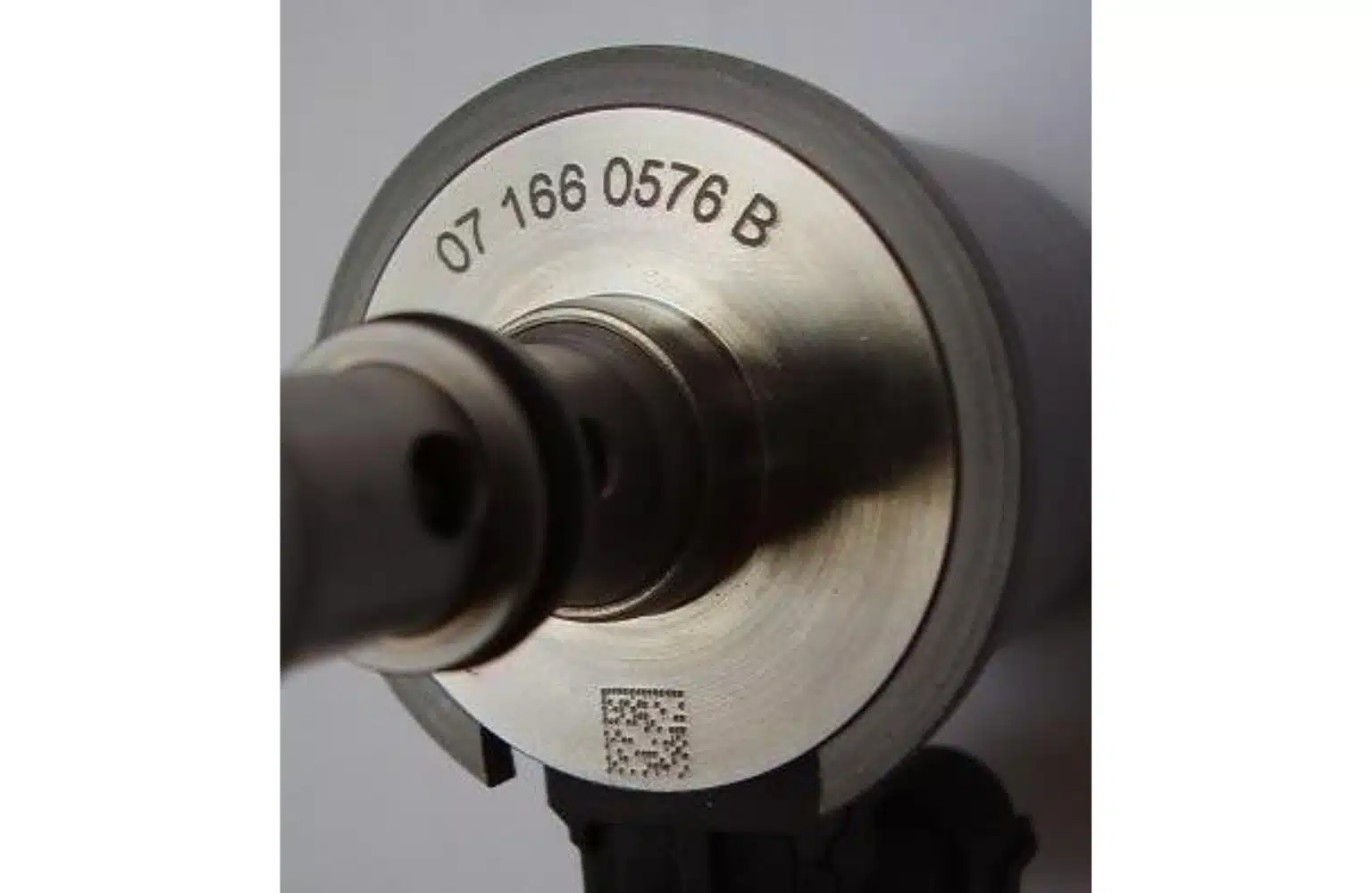

Grazie alla punta in carburo di tungsteno che deforma il materiale effettuando una successione di colpi sulla superficie da marcare, I 53 può incidere sia testi alfanumerici che loghi e codici 2D Datamatrix.

La tecnologia con guida elettromagnetica consente di marcare pezzi di varie forme e con diverse condizioni di superficie: superfici piane, concave, convesse, circolari, grezze e lavorate.
Necessita solo di un’alimentazione elettrica.

Zoom
Logiciel SFA sur tablette pour Marquage

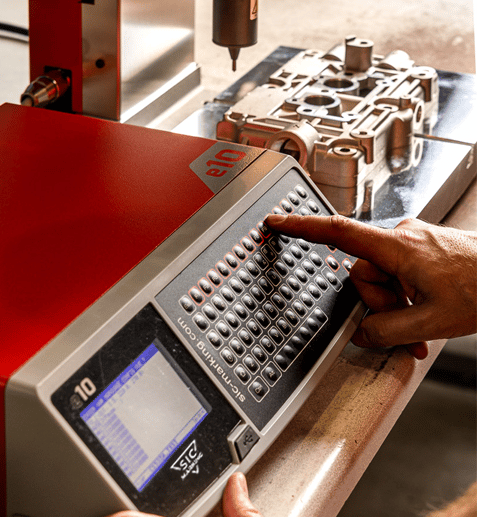

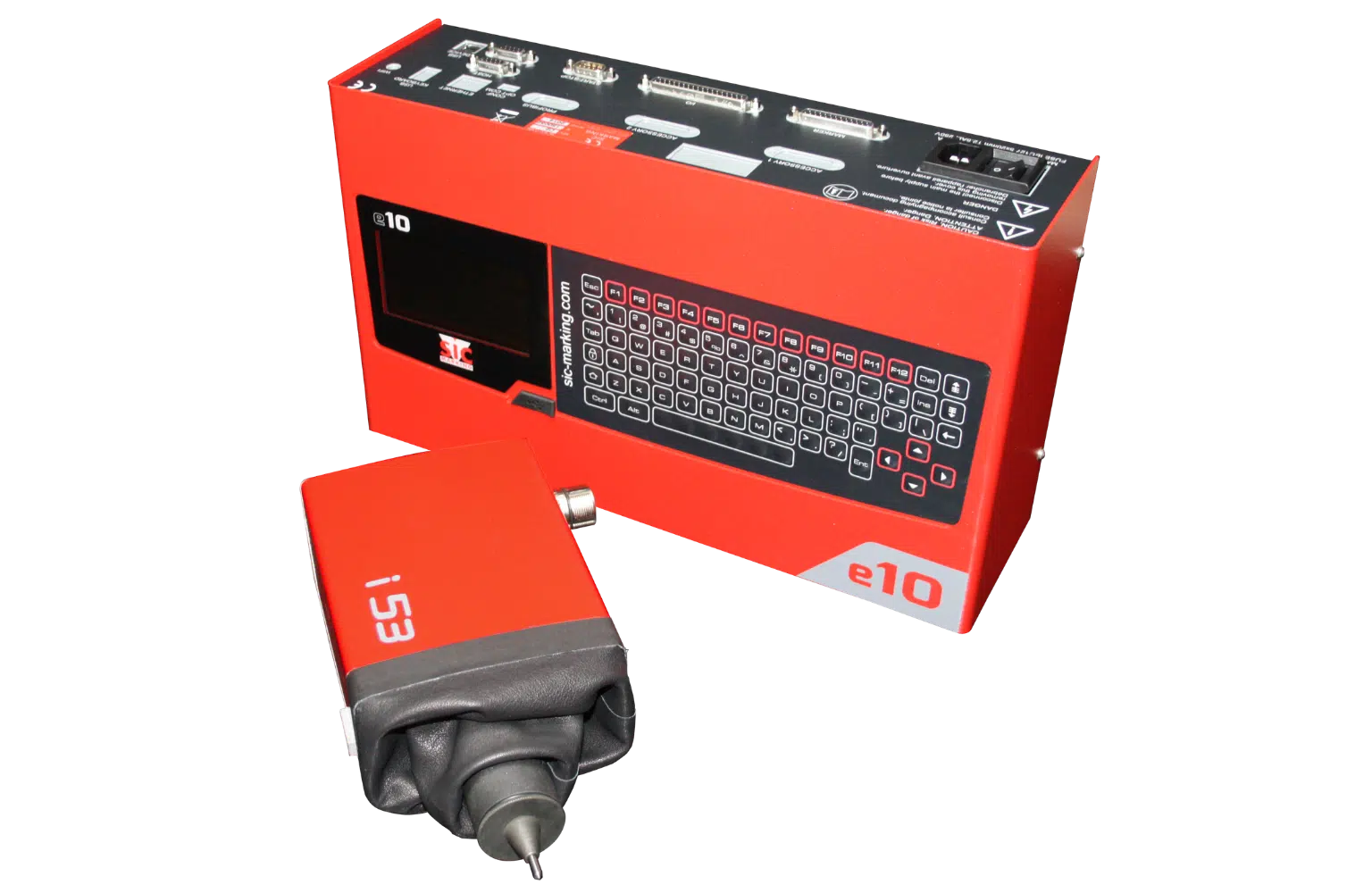

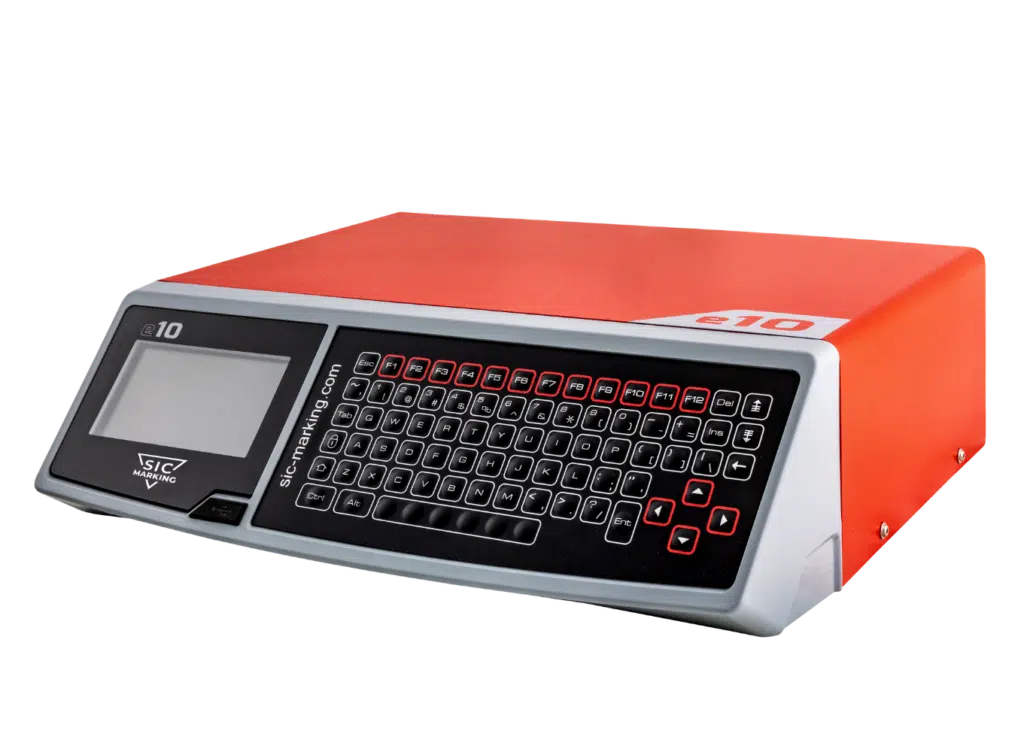

Potente e completo, il e10 può essere dotato di ulteriori schede complementari quali schede di comunicazione Profinet, Profibus, Ethernet IP.

o schede di guida assi (traslazione o rotazione).

La sua variante e10 R è ideale per la gamma integrabile grazie all’ingombro ridotto e al fissaggio verticale che ne consentono il montaggio in un armadio elettrico standard.

Caratteristiche meccaniche

Area di marcatura

50 x 20 mm

Dimensioni

230 x 130 x 70 mm

Peso

2,6 kg

Cavo di connessione

5m, fino a 15m come opzione

Punta

Carburo 60 mm

Soffitti protettivi

Pelle

Caratteristiche elettroniche

Dimensioni

112 x 380 x 222 mm o 140 x 380 x 222 mm con Kit guida DIN (opzionale)

Peso

5 kg

Schermo LCD

95 x 54 mm

Tastiera

Qwerty con membrana protettiva

Potenza

300W

Alimentazione

Monofase, da 85 a 260 VAC, 50-60 Hz

Numero di assi controllati

2 (3° e 4° come opzione)

Software di controllo

File di marcatura

Più di 2000

Memoria

7110 Kb

Caratteri alfanumerici

Numero di serie, timestamp

Loghi

Creazione da software PC

Datamatrix

Fino a 348 caratteri, 48 x 48 celle

Font

Arial, Courier, OCR e OCRA

Stile

Angolare, Radiale, Invertito e Specchiato

Velocità

Fino a 5 caratteri al secondo

Dimensione carattere

Da 0,1 mm a 99 mm

Forza impatto

9 livelli

Profondità

Fino a 0,5 mm

Risoluzione tra i punti

0,05 mm

Corsa max della punta

Fino a 8 mm

Gestione work-shift

10 max

Password di protezione

3 livelli di sicurezza

Funzione storico

Protetto da password

Supporto manutenzione

Componente auto-diagnostica

Lingue disponibili

17

COMUNICAZIONE
Porte

RS232, RS422, USBx2, RS485, Profibus e Ethernet come opzione

Ingressi/uscite

16

Ingresso tastiera esterna

USB

Uscita esterna

5V-0,5A e 24V-0,5A

Loghi

Software di creazione e trasferimento

Backup di file su PC

Software PC o chiavetta USB

Comunicazione database

Opzione

Opzioni

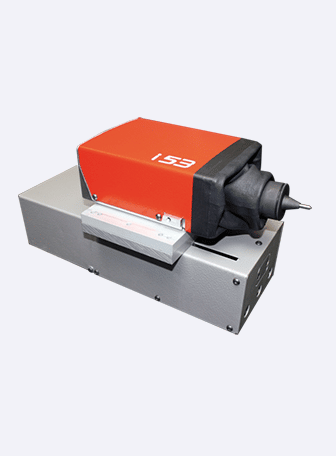

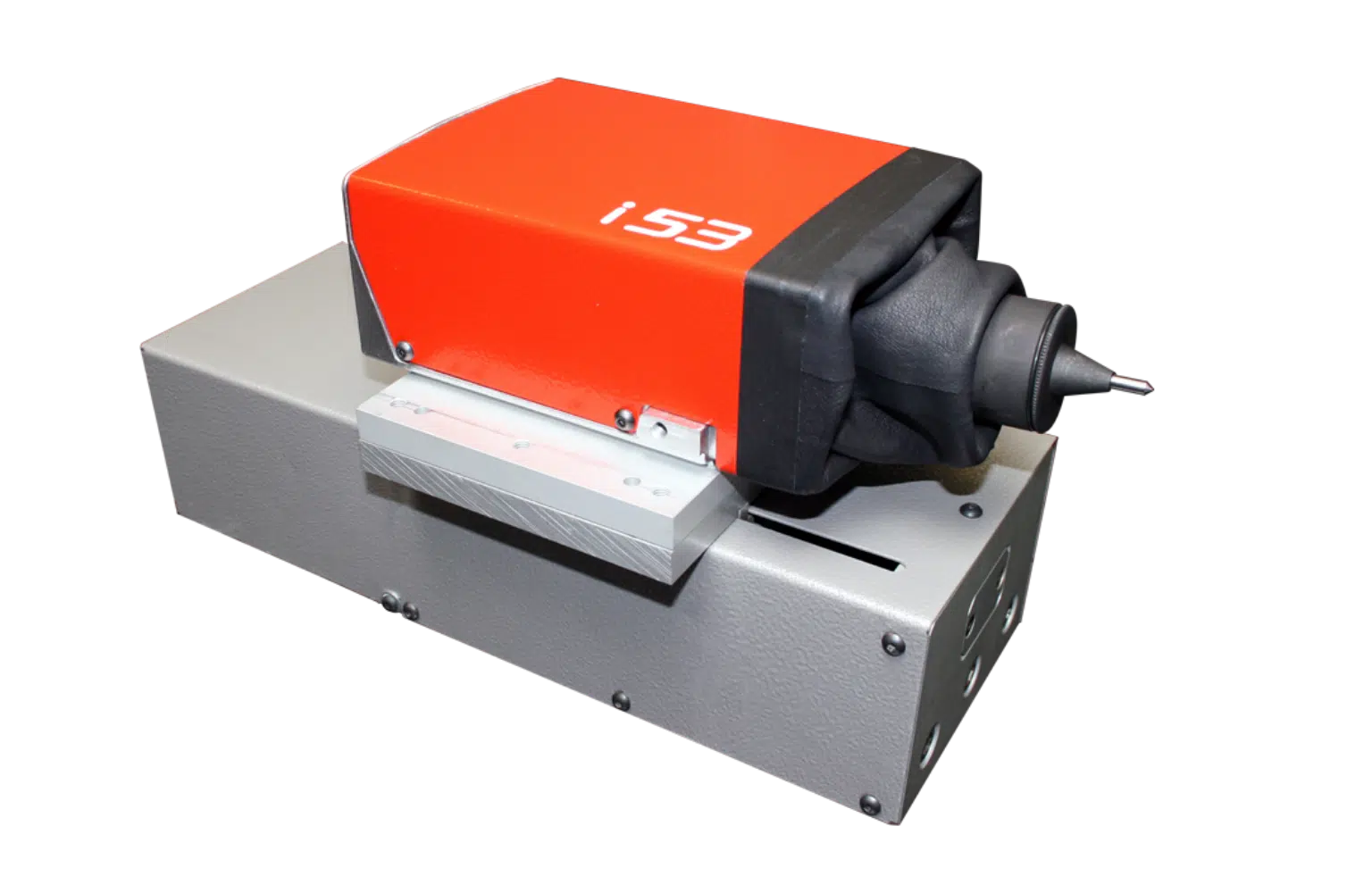

ASSE Z DIGITALE 50-250 MM

SCHEDE DI COMUNICAZIONE

CONTROLLER e10 R
